Marantz馬蘭士于CEDIA EXPO開展時同一時間于附近飯店推出BD/SACD藍光播放機“UD8004”。此播放機在北美售價為2,299美元，下面將為大家?guī)鞺D8004藍光播放機的內部結構圖。機器外形尺寸為440W×130H×400mm，重17kg。機身顏色為黑色，很有質感。
延續旗艦UD9004大部分高級技術，同樣也是一臺全兼容機型，支持Blu-ray藍光碟、SACD唱片、DVD、DVD-A、CD等光盤格式。同時對應用家的多媒體需要，在前面板上增加了SD卡讀槽，能讀取其中的音頻、視頻文件解碼播放，支持MP3、 WMA、 AAC、 WAV、 JPEG等文件的播放外，還支持DivX壓縮視頻的播放，同時也支持AVCHD方式刻錄的DVD光盤的播放。

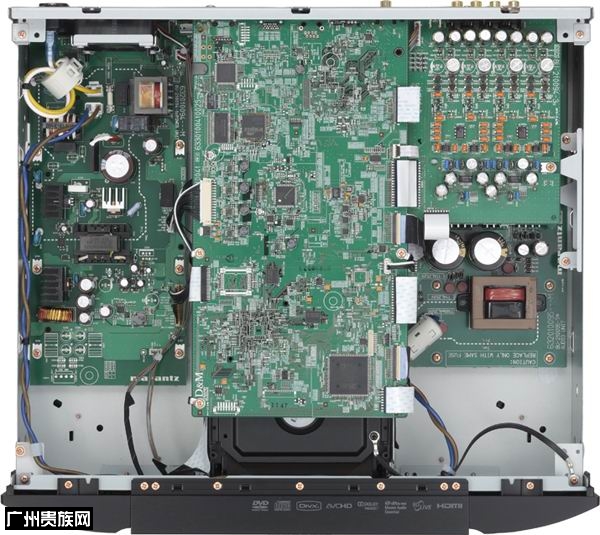

機身采用了箱內箱的設計，內部分立成3箱設計，將電源、轉盤、音視電路獨立分開，使用1.6mm加厚擠出型鋁材的底盤、側面以及頂部并加以一體化的機盒，牢固可靠。徹底排除了微振動，從而實現了精細的信號讀取。另外，控制碟片讀取的伺服器，以及對讀取信號進行解碼的電路板，均為音頻專用設計。采用 4層環氧樹脂材料的襯板，大幅度地減少了噪音的放射，從而降低了對音頻信號的影響。
通過內置的10-bit全數碼I/P隔行/逐行轉換器，能將DVD視訊升頻至1080p逐行掃描高清晰影象輸出，提供更精細、順滑銳利的逐行輸出效果。通過其強大的影像處理功能及運算能力，可實現平滑影像外緣、減少畫面噪聲，加強細節表現，提升層次感等優化處理能力。
在音頻DAC部分，內置了一組HD高清環繞解碼器，直接輸出7.1的高清解碼音頻，使用32bit DSP浮點運算晶片進行解碼，配合5個DAC晶片進行兩聲道音頻或7.1聲道解碼輸出，內置Dolby True-HD、DD+、DTS-HD Master Audio、DTS-HD High Resolution Audio等7.1聲道音頻解碼器，也裝載有DTS Neo:6和 Dolby Pro Logic IIx環繞處理器。除了內置解碼輸出外，也可以將次世代音頻直接通過1.3規格的HDMI接口以Linear PCM音頻格式輸出，充分享受無損壓縮音頻帶來的震撼環繞立體聲。
視頻處理上采用了最新的ABT2015芯片，全面支持1080P的全高清視頻，同時為配合不用顯示設備的需要，UD8004提供多達5組的畫面風格自由設定，可以對數碼雜音、輪廓補正、伽馬補正、銳化補正、白平衡、對比度等進行微調。配備高速視頻處理芯片，同時逐像素降噪能有效地提升畫質。全面支持1080P的全高清視頻，而且支持1080p/24fps真實劇院輸出的影像，1080p-24(1秒24幀畫面)是專門對應電影的畫面刷新率，由于現在的BD電影碟多是由電影膠片轉換而來，所以輸出的畫面幀數與電影拍攝時的膠片數一樣，使畫面更穩定，讓播放電影時的畫面有更真實的"影院級享受"。
在播放SACD的時候，除了立體聲SACD外，也支持多聲道SACD的播放，各聲道分別獨立設計，解碼取樣頻率對應32/44.1/48/88.2/96 KHz，可以將 DSD和 PCM信號轉換為高精度模擬信號。加上外部所裝有的 CD數字信息濾波器，形成了追求性能的單聲道結構，從而使左右聲道各自獨立成為可能。UD8004本身采用高精度的晶振，以提高聲音解碼精度。
SACD采用的192 kHz/24bit的DAC配置，模擬放大輸出使用了馬蘭士獨家的2代“HDAM SA2”電路結構，HDAM SA2技術能將高頻伸延性完全發揮，為使SACD、CD音頻的真實還原，音頻模擬輸出電路，舍棄了使用廉價IC的做法，以自家的HDAM SA2(HighDefintionAmpleferModule)模取代之。“HDAM SA2”電路采用了由分別以I/V、低通濾波器設有 2個回路的雙 HDAM，和在最終段輸出緩沖放大器設有的最新 HDAM SA2電路構成，以及嚴格挑選的高精度金屬薄膜電阻、云母片電容器等，形成了極其出眾的模擬音頻電路。
HDAM SA2(高解析力放大模塊)所具有的寬廣的頻率響應、負反饋量低、響應速率高等優點，對音質改善有直接的幫助。同時為保證在播放SACD及CD唱片時的音質表現，立體聲模擬放大部分為獨立電路板的設計，同時還配備了一組專門供給模擬音頻使用的音頻級專用EI電源變壓器，為模擬音頻放大電路提供穩定高純度的電源供應。機器在播放SACD的時候，影像信號電路可以關閉，包括“Video Off”“Display Off”“All Off”的 3種模式選擇。
轉盤部分延用了UD9004一樣技術的Marantz New Precision Mechanism轉盤，該轉盤是新開發的BD播發器專用的獨特驅動機械裝置，能提供穩定而精確的信號讀取。用堅固的屏蔽遮蓋驅動單元，配合混合式聚合物隔震設計，提高了防磁/防塵/遮聲音性能。此獨自設計基于穩定的光盤旋轉，所以實現了高讀出精度。
