進入到2009年以來各大投影機廠家爭相推出了萬元的高清家用投影機，藍光播放器和高清硬盤播放器的井噴式發展，使得我們組建家用影院的AV器材價格越來越親民。周圍有很多朋友都在預想著構建一套屬于自己的私人影院，最近有一位網友買了新房，也想自己構建一套影院，但是由于對整個系統的構建不是很懂，所以發來居室平面圖，求助我們?yōu)樗可矶ㄗ鲆粋�合理方案。

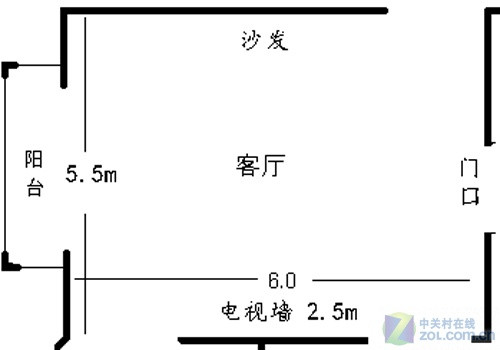

網友客廳平面圖
由于這位網友沒有獨立的居室來做影音室，所以決定將影院融合于客廳中，這樣既滿足客廳會客觀看電視的功能，又能實現影院的功能，相信這位網友情況是很具有代表性的。如上圖是這位網友的客廳平面圖，從平面圖中可以看出5.5米×6.0米的客廳確實不小，也適合做更大銀幕的影院。網友給出了沙發墻和電視墻的位置，電視墻寬度為2.5米，在電視墻的兩邊分別是2個居室的門。
網友客廳實拍
在了解這位網友的客廳平面圖和格局后，我們將根據實際情況對這個案例做進的一步分析，筆者將從投影系統（幕布，投影機），音響系統（功放，音箱），播放系統（藍光播放機，硬盤高清播放機）和線材這幾個方面來一步一步分析。
投影幕選擇很重要
我們還是先回到上面的客廳平面圖上看，電視墻的寬度僅為2.5m，正是因為電視墻寬度的限制，經過再三衡量幕布尺吋最大只能為100吋。對于這個30平的大客廳來說當然也不是不能用更大的幕布如120吋甚至150吋，關鍵是這位網友的客廳電視墻寬度不夠，120吋幕布的有效寬度為2.6米，即使幕布外殼總長2.9m可以安裝在電視墻頂部，但幕布放下來后就沒有音箱擺放的位置了，而且幕布會擋住電視墻兩邊的門的位置。所以出于整體美觀協調的考慮，幕布推薦使用JK經科HD3ST 100吋高清玻璃纖維電動幕布。

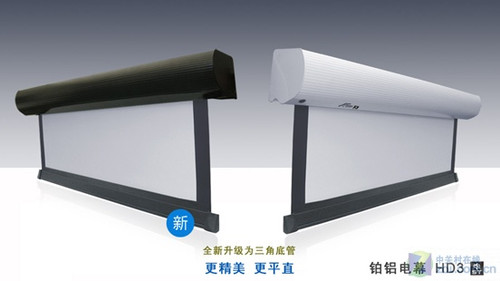

JK經科HD3ST 100吋高清玻璃纖維電動幕布
HD3ST采用鉑鋁材質的光滑表面，做隱藏設計還是做墻面掛置設計，都不會影響整體家居的設計風格。JK國際原裝進口美國高清玻纖幕布，突破性改善畫面質量，采用玻璃纖維底層，令銀幕明亮細致及對比度增加，畫質遠勝于一般銀幕。
這款幕布的特點是：亮麗逼真，對比度高，能較完美還原色彩的飽和度。視覺廣，無論欣賞者坐在那個角度，都能看到同樣清晰、真實的畫面。純色的幕面基調，表現明暗層次豐富細膩，對比度鮮明而不刺眼，質感十足，通透感出色過人。相信2100元的價格對于這樣一款電動幕布來說還是很實惠的。
幕布在相對于中低端影院中的來說投資比例比較小的，但是除了投影機本身的素質外，好的幕布對影院最終的畫質起著決定性的作用，所以本案例中筆者的建議是采用這么一款相對素質比較高的入門級的高清幕布，相對于一些國產的廉價白塑幕布來說，無論是從外觀做工，和幕布本身的技術含量來說都是無法跟JK的這款幕布相比的，所以本著性價比的原則，筆者推薦這款幕布。
高清投影機如何選
有了好的幕布還需要一款高素質的高清投影機才能為觀眾呈現出高質量的畫質，本案例中筆者為網友推薦的投影機是愛普生的TW3500，這也正好迎合了這位網友喜好。

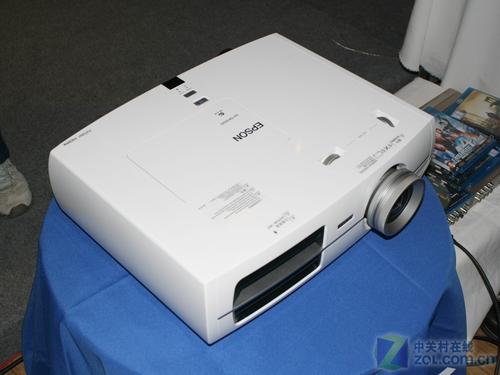

愛普生TW3500投影機
從官方公布的數據來看，TW3500投影機采用的是3LCD液晶技術，物理分辨率為1080p，核心為0.74英寸含微透鏡的無機面板，這不僅增加了面板的壽命，還有效提升了產品的對比度，標稱對比度為36000：1，標稱亮度為1800流明，1800流明的亮度也讓愛普生應用的范圍更寬廣，特別適合本案例中網友客廳的使用情況。
愛普生TW3500投影機擁有長達2.1倍的鏡頭變焦范圍，鏡頭垂直移動范圍為-96.3%到+96.3%，水平移動范圍為-47.1%到+47.1%，在3米---6.3米的距離均可投射出100吋的畫面，這也使得用戶在安裝的時候可以根據實際情況選擇不同的位置，最大限度的降低了對室內環境的影響。符合本案例中網友對投影機位置擺放的要求，可以說愛普生TW3500可以“任意”擺放到沙發墻的“任何位置”，從而投出理想的尺吋。
愛普生TW3500采用超大的散熱風扇的愛普生TW3500運行時噪音僅為22分貝，讓我們在欣賞影片的同時少了一份噪音的干擾，更重要的是大口徑風扇可以帶來更佳的散熱效果。另外愛普生TW3500投影機使用的是200瓦UHE燈泡，燈泡在標準亮度模式下壽命為4000小時。
在愛普生接連發布的三款1080p高清投影機TW3500，TW4000和TW4500中，外界幾乎全部將目光集中到創業界最高對比度（20萬：1）的TW4500的身上，甚至忽視了性價比之王TW3500的存在。但是對于主流消費者來說，TW3500才是最應該納入選擇范圍的�？傮w來說TW3500確實是一款性價比很高的機器，值得購買，目前愛普生TW3500市場價格是22000元。
音箱系統配置方案一
上面提到這位網友有一套獅龍SP-5000的五件套，所以第一個方案就是繼續沿用原來的套獅龍SP-5000五件套，只是增加一個低音炮，在這里筆者推薦的低音炮是JBL ES-150P。
JBL ES-150P
關于JBL在這里就不用做敘述了，筆者推薦的JBL ES-150P雖然是JBL中的一款入門級的低音炮，但是作為中低端影院系統來說ES-150P的低音素質還是非常不錯的，下潛深干凈利落。單元是采用了JBL開發的PolyPlas（聚丙烯）振膜的10英吋前驅式低音單元，頻率響應：27Hz-150Hz，輸出功率：250W，靈敏度：90dB，配合網友的大客廳一定會有不錯爆棚效果的。
功放機推薦的是天龍AVR-1610，這是天龍新推出的一款入門級的次時代功放，支持Dolby TrueHD、DTS-Master Audio裝載以無損音頻的BD(藍光光盤)次世代音頻格式的解碼器，130W（6Ω JEITA）5聲道同等品質的功率放大器，配備3進1出的全高清晰HDMI 1.3接口。天龍功放的特點是聲音厚實，包圍感足夠，中低頻表現較突出，低頻不渾濁，中頻有厚度，高頻不亮，DENON最突出的就是AV最爆最重。所以說在AV功放中筆者比較偏好天龍，而天龍AVR-1610也是次時代功放機中性價比很高的一款，推動這位網友的SP-5000套裝也是沒有任何問題的。
音響系統配置方案二
第二個方案中，筆者將為這位網友推薦全新的一套音響系統，可供這位網友在預算允許的情況下的選擇。
整套的音響系統配置
音響推薦使用JBL ES系列，具體配置為主箱：JBL ES80，環繞：JBL E10，中置：JBL ES25C；低音炮：Velodyne威力登CHT-10R，功放機：天龍 AVC-2310。
選擇JBL ES系列的出發點還考慮到網友的預算情況，整體來說ES是JBL中比較低端的音箱，不過ES仍然有著很好影院音箱的素質，總的來說性價比很不錯的。
功放機配置了天龍 AVC-2310，內置無損音頻格式Dolby TrueHD 和 DTS-HD Master Audio解碼器，支持HDMI 1.3a 支持1080P，Deep Color 30/36bit色彩深度, xvYCC, 高比特流音頻輸入，同等品質等功率7聲道放大器，115 W x 7（8歐 20HZ-20KHZ0.08% THD)，可調節低頻分頻點，屬于天龍較為中端的功放機。配合JBL ES系列可以再現澎湃震撼的影院效果。
低音炮威力登CHT-10R是整體音箱中的一個亮點，威力登是全球最頂級的低音炮制造商之一。CHT-R系列追求的就是傳統電影院的音響效果，威力登以業界中專業的超低音設計功力，讓您在有限的空間和預算之下，能夠達到傳統電影院的低頻效果。要達到電影院的音效，超低音是最重要的因素。CHT-R系列能再生豐沛的低頻震撼，彷佛身臨其境于槍林彈雨爆破的場景。
同時也保有威力登超低音在聆聽音樂時沉潛扎實低失真的聲音特質，所以在預算允許的情況下，還是為這位網友強烈推薦這款低音炮，一方面可以滿足網友30多平的空間，另一方面可以更好彌補ES80的低頻不足，另外天龍 AVC-2310低頻分頻點的調節可以更好與CHT-10R匹配。相信在網友30多平的空間中威力登CHT-10R可以發揮的淋漓盡致。
播放設備如何選擇
播放機是至關重要的，它是視頻源信號的來源，目前最流行的莫過于藍光播放機和FULL-HD硬盤式高清播放機，當然還有我們的DVD碟機。綜合來考慮的話，筆者向這位網友推薦的是硬盤高清播放機。

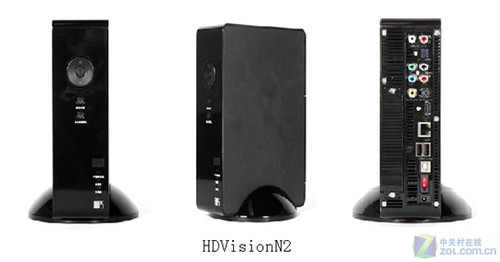

銳視HDVisionN2高清播放機
原因是第一，節目存儲介質為硬盤，后期更換節目費用投入很低；第二，操作性和易用性可靠性高，我們在使用時就跟我們使用我們原來的DVD是一樣的，這點還是很重要的。在這里推薦的是銳視高清HDVisionN2高清播放機，作為中低端影院系統來說銳視高清HDVisionN2 采用了主流的Sigma Design8635芯片，支持目前流行的48中視頻格式，可完美解碼Dolby TrueHD 和 DTS-HD等，1500元的價格性價比凸顯。
之所以沒有選擇藍光播放器是因為目前藍光片源價格還很高，以及片源少，藍光播放機價格還很高的原因。所以說配置一款硬盤高清播放器，再加上家里原有的DVD碟機，是一個不錯的省錢方案。等到需要或者價格都合適的時候可以再考慮藍光播放機。當然你是一個游戲愛好者的話，也可以選擇PS3等兼顧藍光與游戲的機機器。
HDMI線材如何布置
最后我們來談談家用影院所需要的基本線材及布線需要注意的事項。上面我們已經把這位網友的AV器材都定好了，定好了設備接下來就可以研究如何布線了，布什么線，布多少，我們還是從這位網友的客廳平面圖來看。
布線方案一定程度上是由家居設計風格和居室結構來約束的，首先一般的客廳是不會完全吊頂?shù)�，所以說影音線材也就不能考慮走吊頂了；其次就是從電視墻到沙發墻可以沿著墻壁走明線，這需要符合裝修的風格，再配合一定的適合裝修風格的美觀的布線槽，也可以達到既美觀又方便的布線方案。這樣做的好處是布線速度快，方便后期更換和升級線材，缺點是需要更長的線材，而且要求布線路徑最好是越短越好。
從這位網友的平面圖實際客廳結構來看，這種方案是不適合的，因為電視墻的左右兩邊都是門，電視墻的兩側邊墻一邊是連通落地陽臺的大門框，一邊是房屋的大門，所以說這樣布線會使用更多的線材，而且從美觀上來說做到和諧一致也是比較困難的。所以綜上所述最符合的布線方案還是從電視墻到沙發墻走底板預埋線。
對這位網友的預埋線材配置是：HDMI線一條8-10米，色差一條8-10米，視頻線一條8-10米，環繞線14-16米，以上是從電視墻到投影機的線材。
HDMI線2條1.2-1.8米，色差一條1.2-1.8米，AV線一條1.2-1.8米，以上是方便將來液晶電視壁掛是，從液晶背后到電視柜后邊墻上面板的線，這樣我們就看不到凌亂的線材了。投影機和液晶電視機的入線都是集中在了電視柜后邊的墻上，此處都可以考慮用音視頻面板，這樣既美觀又方便插拔調換。
線路圖和配置表
為了讓網友更好的了解這套影院方案的布線，我們?yōu)樽隽耸疽鈭D，展示了電視墻以及沙發墻的布線。

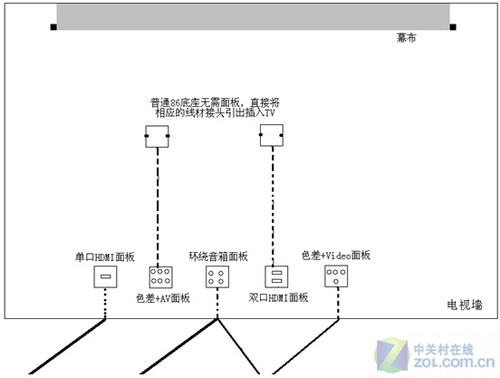

電視墻布線示意圖
上圖為電視墻布線示意圖，雙口HDMI面板和色差AV面板是為了連接普通或高清電視機頂盒，以及其他需要用液晶電視連接的設備預留接口。另外需要注意的是在幕布和液晶電視安置處一定要各預留一個電源插座，方便連接幕布的動力電源和液晶電視的電源。

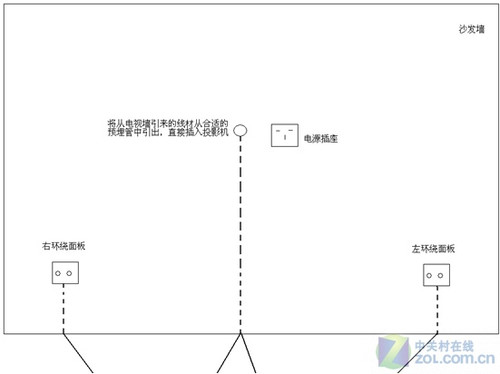

沙發墻布線示意圖
上圖為沙發墻布線示意圖，所有的投影視頻線材都從預埋管中引出，固定投影機的方法可以用托盤，也可以用壁掛式吊架。一般來說壁掛式吊架更靈活一些，因為安置的投影機在一定范圍內可以靈活的調整位置，而且簡潔大方。這里要切忌投影機的電源要單獨走線，不要同視頻線材一起從管中引出，因為電源對信號時會有一定的干擾。
音箱系統配置的深入分析
我們了解到網友家中已經有一套一直在用的獅龍SP-5000五件套音箱，即主音箱一對，環繞一對，中置一個，但是沒有獨立低音炮；網友的提議想在本案例中把這5件套利用起來，這樣可以減少一部分預算。這位網友對這個問題比較疑惑，不知道這樣做是否可行？筆者給出的建議是這樣的：
獅龍SP-5000采用了1吋絲膜單元，6.5吋中音和側置8吋低音的三分頻設計。規格參數為，承載功率：40瓦～100瓦，頻響范圍：65Hz～20kHz，靈敏度：85dB±3dB，額定阻抗：6Ω，本身就是AV音箱，肯定可以用的。從節約預算來說僅此項就可以節省一大筆的投入。
但是從網友的這套獅龍SP-5000來看，屬于合資品牌，由蘭光科技與美國獅龍在深圳合資，相信它比BOSE，JBL，杰士，意力等這樣的品牌比的話應該甚遠吧！筆者的建議是，如果對音響系統要求不苛刻，音響能滿足一般較好的環繞音效，而且手頭確實資金不寬裕的情況下，可以把原來的舊物利用起來也不失為一個好的方案。這樣既節約了預算又可以得到相對較好的AV視聽享受。那么本著這樣原則的情況下，針對網友的實際情況，筆者將給出2個方案方便網友選擇。
在討論音響配置方案前，首先要確定5.1和7.1該選誰？我們先將5.1和7.1做一個比較。7.1系統使用了4個環繞音箱，比5.1多了2個后置環繞SBL和SBR，后置環繞SBL和SBR一起放置在位于聽著后面的墻上，目的在于在聽者的周圍建立起一套前后聲場相對平衡的聲場，環繞SL和SR放置于聽著左右兩側。不同于5.1聲道聲場的就是，它在原有的基礎上增加了后中聲場聲道SBL和SBR，而這雙路后中置的最大作用就是為了防止聽者因為沒有坐在皇帝位而在聽覺上產生聲場的偏差。從試聽效果上來說7.1并沒有比5.1有質飛躍。
就目前的情況來看，5.1還是絕對的主流，從實用主義的角度出發，5.1足夠滿足95％以上的應用需求。目前雖然有很多的功放機支持7.1聲道，并且7.1聲道的增多可以帶來更好的音效定位，但是支持7.1系統的軟體（包括游戲和影片）還是特別少的，所以沒有軟體的支持再好的7.1也實現不了應有的效果。
另外就是7.1系統的擺放問題，7.1系統對擺放空間和環境有著更高的要求，按照這位網友的使用環境來說，實現7.1系統標準擺放是比較困難的。因為從實際情況來說這位網友的沙發將來肯定是要靠著墻來擺放的，沙發與墻之間是沒有空間的。所以說7.1系統沒有合理科學的擺放時，再好的設備也是徒勞的，除非有足夠的空間的專用試聽室。
從預埋線材來說，7.1系統后置SBL和SBR的增加，使得影音室布線難度進一步加大，尤其是象這位網友以客廳作為視聽室時，由于本身音箱擺放的空間和位置的原因，布線確實很頭疼。
再從7.1系統的投資預算來說，增加了一對SBL和SBR，必然還要增加SBL和SBR的預埋線材和喇叭線材，然后還必須購買支持7.1的功放，所以說預算成本的增加不容小視；綜上所述，最適合這位網友的必然是5.1系統了。
