記用JBL ProjectArray系列音箱完成"超級影院"實例

（配圖由小強家庭影院導購網提供，文字為試聽前線版板所有）
不久以前，受朋友之托作一套“超級家庭影院”系統整體設計方案，包括音頻系統，視頻系統的選型配置，房間建聲學設計裝修以及電源系統，接地裝置改造等。
朋友提供的房間條件非常理想：寬6米多，長10米多，高4米多。預算充裕，并表達了對設計者的充分信賴，任憑揮灑。遇此“明主”，可謂幸甚矣！
作為壓縮驅動器（號角）系統鐵桿擁護者的我，第一念頭，自然想到JBL新近推出的Project Array系列音箱作為該系統的音頻核心硬件。在此之前我曾用五只或七只JBL4428 +超低音箱；二只4344或4348 + 三只或五只4428 + 超低音箱，組成5.1或7.1音頻系統，效果非常好。但是以上所說的“用主”都是有一定“閱歷”或較資深的發燒友，對“監聽”級揚聲器的“樸實無華”無審美障礙，甚到對其可以說十分“偏愛”。
而本案用主，與上有所不同，不但要求聲音好而且追求“華貴”。
“Array”外形就很“華貴”（照片無法真實反映），用料、做工十分精道。箱體涂以呈暗紋的亞光鋼琴漆，頂蓋為高級仿羊皮革飾，手感極佳，號角凌空于箱體之上而獨立，縱向配置，驅動器鑄鋁散熱片暴露其外，是十分典型的“Project（工程的，專業的）”設計理念，表現JBL一以貫之的不拘世俗審美，特立獨行的專業風范。
一般人看“Array”可能會有“奇異”之感。但是對于熟悉了解JBL六十年來“經典”音箱傳統，特別是工程專業（Profesional）系列音箱產品的人來說并不感“意外”�？纯碕BL工程專業音箱ARRAY48系列音箱、JBL4000系列電影院揚聲器“4675”，就知道“ Project Array”完全脫胎于這些“專業經典”是JBL六十年音響技術成果的繼續與發展，是堅持傳統與創新思想的產品，是家用音響專業化的作品。

 “Array”系列音箱沿襲了JBL“僅是優良設計的二分頻音響，就是最理想的音響”的傳統設計思想即“號角＋大喇叭”，在現代系統中增加了“超高音單元”以適應“訊源革命”帶來的“寬頻帶”化的需要，正是所謂“擴展2路分頻”體現了“與時俱進”和“傳統與創新”的設計理念。
“Array”采用的單元非常優秀，都是JBL單元制造序列中最成熟，最看家的產品：435AL-1驅動器（與JBL監聽頂級4348相同），經典的LE14H-3 14寸低音單元（脫胎于Array48，前旗艦K2 9500）。比“Array”更好更貴的單元只有最新的旗艦DD66000和前旗艦K29800所用的“鈹箔”和“鈷磁”單元了。小強家庭影院導購網www.tdntmepa.cn
隨著科學技術的不斷進步，音響技術中揚聲器以外的其它部份如訊源，功放等也在同步發展，以往阻撓號角出好聲的因素已不復存在。而“號角”系統具有的速度感，密度感，高靈敏度以及不壓縮動態下的聽感，和“再現錄音場景”營造優異三維音像的能力，越發使人堅信它的完美和無可替代的魅力。
“Array”系列音箱無疑是完成“超級影院”的極佳選擇。

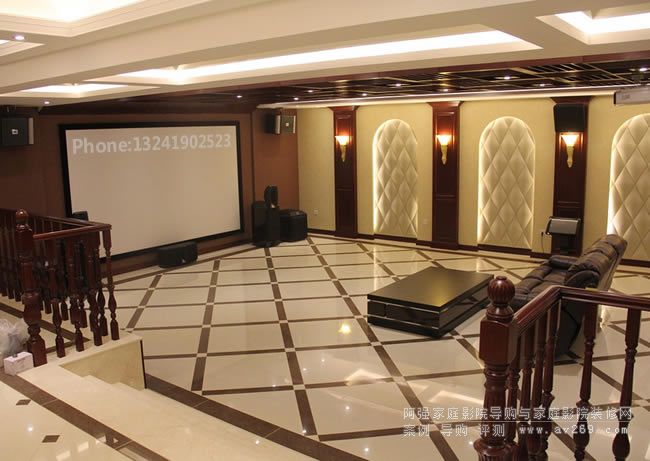

房間建聲設計與裝修
房間建聲設計與裝修，對于“超級影院”系統整體設計是至關重要的組成部分。音視頻系統選型配置固然重要，但與其說是“設計”，不如說是“選擇”。它要求設計者的專業經驗，閱歷和對音響品牌機型的認知能力，講究的是對系統搭配合理性和性價比的把握。系統的優劣更依賴于制造商的技術能力。

而房間建聲設計和裝修，則是終端用戶“親歷親為”的“創造”性的工作。
“房間”是整體系統的一大硬件。設備選型配置時一定要考慮“房間”因素。房間建聲裝修也是與器材“搭配”同等重要的“急之所在”。
再好的音視頻系統如果在建聲環境不合格的房間中播放，肯定是得不到好的結果，而對已有的房間（無論條件是否理想），只要按照建聲學的規律及原則作力所能及的處理，就會得到“事半功倍”的效果，條件理想固然好，然而在不盡如人意的條件下，通過建聲改造，最大限度的提升系統的效力，才是“真的本事”。
而對“ARRAY”為核心的音視頻系統，房間的建聲設計裝修，下多大功夫都不為過，有幸的是本案中提供的房間建聲條件非常理想。
本案建聲設計的基本指標：⒈環境噪聲≤35dB；⒉混響時間＜0.7 S；⒊聲壓均勻度≤±6dB；⒋擴聲頻響60-12500Hz±6dB。
房間幾何形狀比例：高(H)∶寬(W)∶長(L)= 0.618∶1∶1.618
裝修后房間實際尺寸：高(H)∶3.584m、寬(W)∶5.8m、長(L)∶9.385m
隔音機制及材料工藝：作空心墻(棚)，空氣層為5-10cm。 5-10cm木龍骨或輕鋼龍骨、雙層紙面石膏板壓縫、玻璃膠勾縫、外涂環氧樹脂或防水漆。

 吸音機制及材料工藝：50-100mm厚離心玻璃纖維(共使用190m2)，外包70μ塑膜，墻表面采用“帕特”板。
發揮多孔、凹凸槽、狹縫、空腔、膜、導熱纖維等換能效應。以達到聲能→動能→熱能的吸音目的。
漫散射處理：房間邊角部份作反向拱弧結構處理，克服凹透鏡聲聚焦效應。
通過建聲處理后，力爭使房間做到“靜、干、平”。小強家庭影院導購網www.tdntmepa.cn

應當把錄音軟件重放系統與音樂廳現場演奏(無擴聲)對房間混響的“干”“濕”要求分開來，所謂聽音(擴聲)環境不能太“干”的說法，是目前流傳廣泛的“認識”誤區。
電源與接地：電源采用5KVA隔離、穩壓、濾波參數變壓器。
接地裝置：自制。8根φ25mm 長2.5M鍍鋅管。氬弧焊焊接。使用富蘭克林降阻劑。

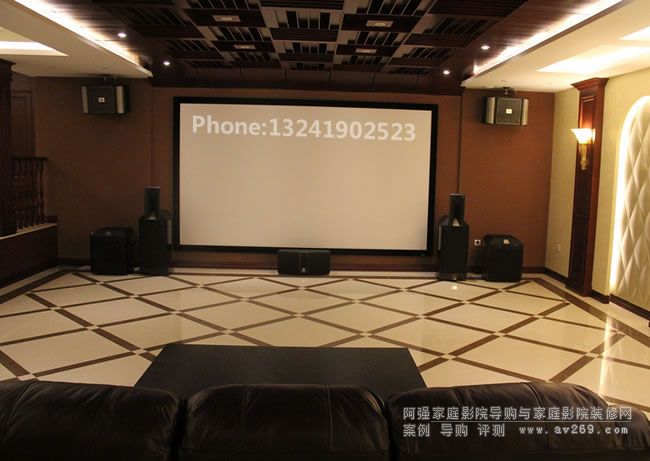

音箱擺位與系統調整(要點)：音箱擺位：首先調好左右立體聲道
⒈以W（寬邊）中心線（F）承軸對稱。
⒉兩個0.618：A(左音箱中心前沿)—— B(右音箱中心前沿)= W(房間寬)×0.618；A(左箱)—— B(右箱)直線與F線(F 中心線 = L房間長)相交作0.618分割(避免分割為整數比)
⒊一個等邊三角型，A(左箱)→B(右箱)→C(聽音點)為等邊三角形，(邊長為W×0.618)延F(中心線)整體移動。
⒋音箱向內轉角為0°-15°調整。
⒌A(chǔ)、B、前后左右可作 ±200mm范圍調整。
⒍C點可沿中心線 F (前后)作 ±200mm調整。
調整結果得到：
⒈左右聲道最佳分離度；⒉有空間感(脫箱感)；⒊聲音結像，焦點精確；⒋各頻段聲音平衡、和諧；⒌聲音不“空”不“板”。

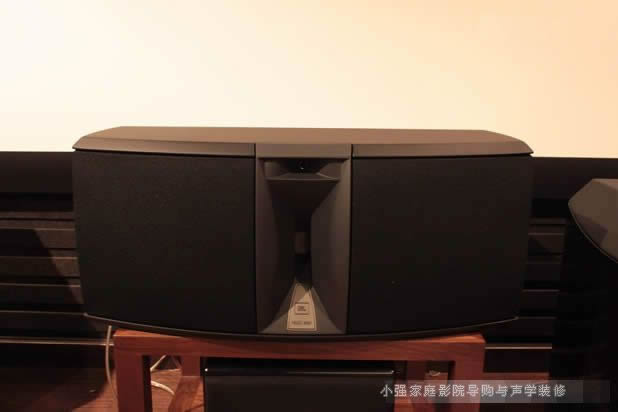

中置音箱調整：(注意)⒈高度；⒉前后位置；⒊音量。
環繞音箱調整：(注意)音量
低音音箱調整：(注意)相位(解決低頻遲滯)方法：⒈位置(前后移動)；⒉分頻點設置；⒊音量控制。
其它：
⒈主音箱采用雙功放驅動。SONY9100ES功放具備輸出矩陣分配可實現主音箱（ARRAY1400）雙功放驅動。（200W×2）推一只主箱（在采用5.1配置時）。
⒉音頻傳輸采用HDMI。
⒊應用SONY“聲場自動校正系統”。
以上調整方法可戲稱為“W猜想”，反映了一種對音響事物的“認識”與“方法”。它建立在這樣的命題之下，即“在特定的房間中，特定的音響系統的擺位與調整，多元變量之最優化組合是唯一性的”。此乃一家之談，姑妄聽之。玩“音響”也需要有理想，恪守理念，追求“至美”是發燒友們可愛品德，然而在現實中“因地制宜，退而求其次，靈活應變，探索求證”。才是“愛好者們”堅韌性格。
音視頻軟件播入測試：
務必選用著名軟件公司（DG、EMI、DECCA等）經典錄音作品，切勿使用分軌合成錄音的所謂“發燒碟”測試。
視頻部分：（略）
以“ARRAY”系列音箱為核心的“超級影院”注重選型配置的合理性，對房間建聲設計裝修下足功夫，電源接地一絲不茍，以及認真細致的調整。結果令使用者十分滿意，也成為設計者的榮耀。
“ARRAY”的魅力到底是什么呢？說它的速度感，密度感，說它的不壓縮的動態，說它的聞所未聞的營造三維聲像的能力，都不盡然。一言以敝之，那就是：ARRAY——新時代的號角＋大喇叭！
