本機外觀大器簡潔，盡顯旗艦氣勢。Onkyo工程師巧妙地把眾多操作按鍵與端子，都隱藏在面板下方的蓋板內，只保留電源、PURE AUDIO和音量旋鈕在外。打開蓋板可發現機身右下角有支援MHL的HDMI輸入端子、支援蘋果攜帶裝置與隨身碟的USB端子（可直接播放內部?jī)?chǔ)存的 DSD 2.8MHz等格式音樂檔案），以及一組預備用影音輸入，系統自動設定麥克風插孔與主要的按鍵也都安排在前面板下方，就算手上沒有遙控器也能輕鬆操控本機。歡迎光臨阿強家庭影院導購網！

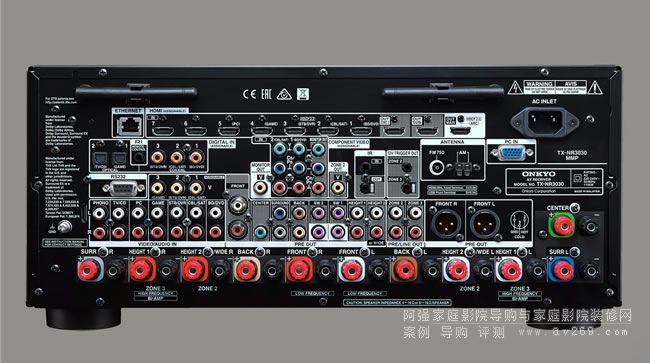

盡管本機的輸出入端子眾多，但分門別類排列得十分整齊，尤其11組大型喇叭端子整齊地水平排列在機體下方，讓喇叭線連接非常方便，尤其值得嘉許。本機的影音輸入端子主要安排在左側，類比聲音輸入在本機內部為直通處理，不需要經過ADC、數位處理及DAC的程序，至于聲音輸出則安排在背板中右側，不但 11.4聲道的前級輸出端子齊備，左右聲道還加碼平衡式輸出，可滿足想要把兩聲道Hi-End音響與家庭劇院整合為一的發燒玩家。對了，為何說本機是「11.4聲道」呢？因?yàn)楸緳C(jī)的超低音前級輸出有SW1與SW2各兩組（總共有4組超低音輸出），可以分別設定距離及輸出電平參數，因此本機用家最多可同時將四支主動式超低音接上，得到更均勻且較低失真的震撼低頻。

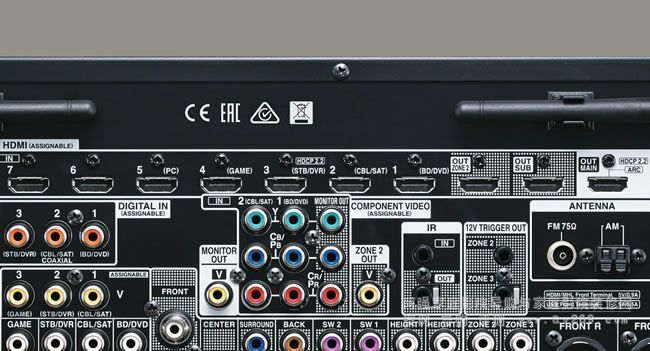

TX-NR3030背板的HDMI端子有七進三出配置，用家的影音設備再多應該都可對應連接。并且本機的HDMI端子不光是數量豐富而已，它們?nèi)紝?duì)應HDMI 2.0最高的4K/60p規格，而且其中HDMI3輸入與HDMI主輸出還對應HDCP 2.2防拷機制，要知道明年底之前「4K藍光」軟硬體將會推出，而「4K藍光播放機」對應HDCP 2.2防拷機制的可能性極高，假使屆時環繞擴大機的HDMI輸出入端子無法支援，系統配置就會有極大的問題。

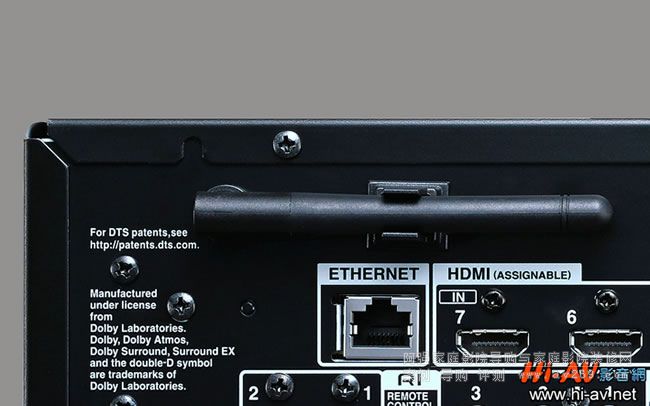

Onkyo為TX-NR3030定下的正式名稱為「Network A/V Receiver」，顯然想特別強調其強大便利的網路功能。本機內建乙太網路、Wi-Fi與藍牙（Bluetooth Version 2.1 + EDR），背板裝有兩根天線加強無線傳輸品質，所以不但可透過藍牙播放行動訊源內的音樂，而且無須架設網路線、只要家中有無線路由器即可玩數位串流，像是收聽網路收音機（包括TuneIn、AUPEO）與Spotify網路音樂服務內容，或是利用DLNA播放家中電腦或NAS硬碟內儲藏的音樂檔案。
當然，Onkyo TX-NR3030支援的數位串流播放也很全面，除一般常見的MP3、WMA、WMA Lossless、FLAC、WAV、Ogg Vorbis、AAC、Apple Lossless、DSD、LPCM檔案格式外，亦可對應Dolby TrueHD與多位元192kHz/24bit高解析音樂檔，就連DSD還能相容5.6MHz取樣規格，如此高規格的支援力完全不遜于兩聲道Hi-End機種呢！

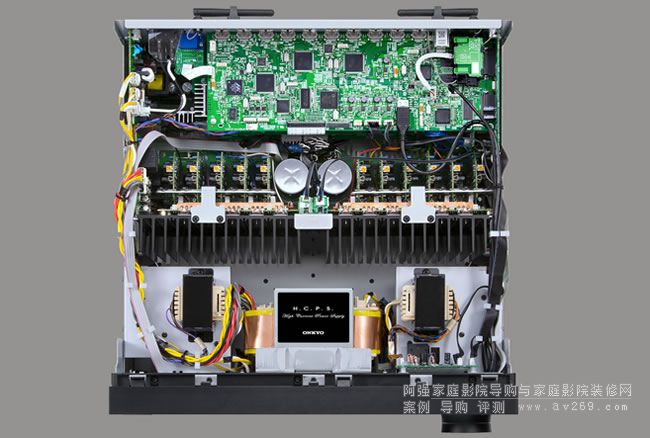

Onkyo TX-NR3030重量高達22公斤，是一般環擴的兩倍，可見其機箱結構與內在電源變壓器等元件份量有多扎實。從圖中可見整個機箱內部劃分為前、中、后三個獨立分區，最前方靠近面板處有三顆電源變壓器坐陣，中間為11聲道后級電路，靠近背板的則是數位處理與類比前級電路。
值得注意的是，最后方的「數位處理」與「類比前級」這兩塊電路板，不但採各自獨立、垂直分層設計，將訊號路徑縮至最短（樓上傳樓下），而且和中央的「11 聲道后級」電路一樣各自擁有充沛的獨立電源供應，使干擾降到最低。Onkyo工程師們就是透過這樣的「高電流」（低阻抗）與「低噪音」導向設計，來展現高解析音質與強大的能量，成就TX-NR3030的高性能聲音表現。

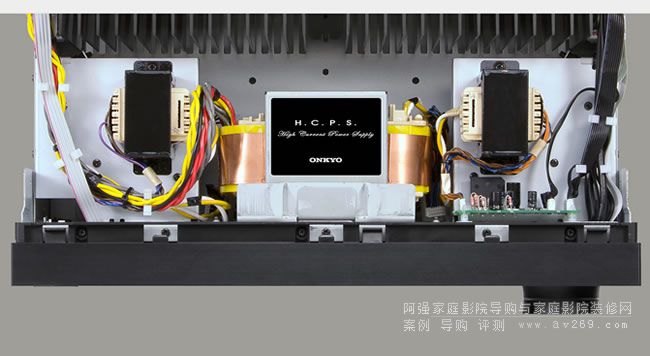

本機的「高電流」設計可分成三點來看：（一）高電流電源、（二）高電流傳輸、（三）高電流輸出。首先來看「高電流電源」部分，TX-NR3030前方正中央有一顆巨大的EI變壓器專供「11聲道后級」電路使用，使本機擁有強勁的推動力；其左右兩側較小的變壓器則負責供電給「數位處理」與「類比前級」電路， 如此各部電路徹底電源分離的作法也使得本機擁有低噪音特性。更厲害的是，這三顆電源變壓器全都固定于前板或獨立底板上，完全沒有直接接觸到機箱底板，這是考量到機箱底板的大面積會帶來最大的共振，如此業界前所未見的發燒作法，對于抑制與隔離震動大有助益。

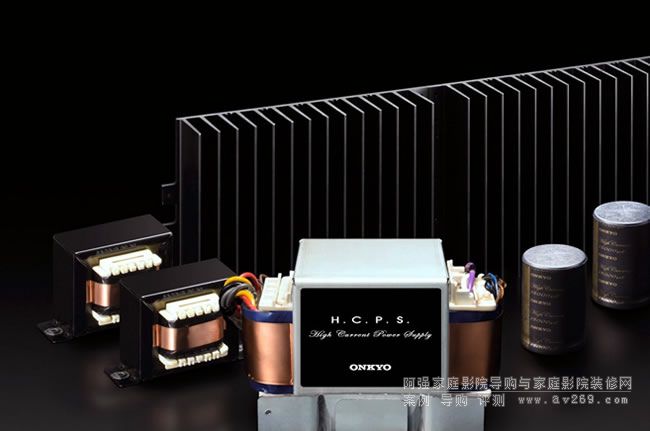

接著來看「高電流傳輸」，在機身正中央有兩顆體積不小的電解電容，以相當厚實的「銅條」連接兩側功率晶體（目的在縮短供電路徑并降低電力損耗）。當電力經變壓器整流過后，負責供應「11聲道后級」電路的電源，就會透過這兩枚Onkyo訂製高容量（15,000μF）電解電容作濾波，如此龐大的儲電量，可使功率放大電路在高輸出狀態下依然維持穩定、能量充沛。圖中散熱板前方所顯示的，就是TX-NR3030內部所採用的變壓器與電解電容，看得出電源元件品質相當高，透過如此整體的高電流配套設計，讓本機擁有強悍威猛的驅動力，即使搭配靈敏度、阻抗偏低的難推喇叭也沒問題。

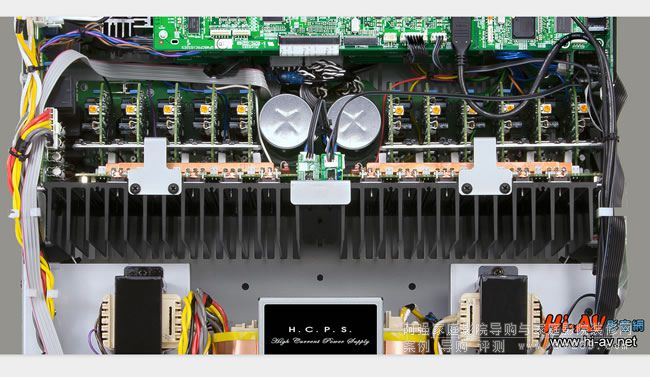

接著來看高電流的最后一環「高電流輸出」，照片正中央向左右延伸的金黃色長條狀物體，就是前面提到連結功率晶體的銅條。本機的11聲道后級在驅動電路板為各自獨立的配置，上圖中央濾波電容左右兩側各有五塊及六塊垂直安裝的驅動電路板（功率晶體直接鎖固在散熱片上）。當然，Onkyo在業界知名的WRAT寬頻放大電路也在本機發揚光大，以具備寬頻特性的放大元件架構簡潔電路，降低整體的負回授，每聲道使用一對Toshiba大電流（額定18安培、瞬間最高達35安培）之功率晶體TTA0001/TTC0001推挽輸出。

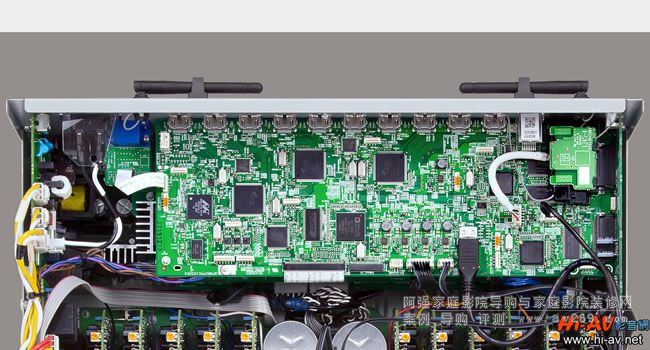

機身內最后面上層的數位處理主板，包括HDMI介面、數位影像處理電路與多聲道處理電路。本機以Marvell 88DE2755晶片進行數位影像處理，它可將SD與HD視訊上轉為4K。至于多聲道處理，則由兩枚德州儀器製作的32bit浮點運算DSP晶片擔綱，在完成Dolby Atmos等數位音訊的多聲道解碼及THX等后處理，以及自動系統設定與校正（包含Onkyo自家研發的AccuEQ空間等化校正處理）之后，音訊就會來到最右側豎立的電路板進行多聲道數位類比轉換。阿強家庭影院導購網歡迎您光臨！
數位類比轉換電路是本機「低噪音」設計的一大重點。通常市面上絕大部分環擴都使用「一枚8聲道DAC晶片」，來進行7.1聲道數類轉換，相較之下TX-NR3030的手筆可是大多了，它竟然一口氣用上「七枚Burr-Brown 32 bit DAC晶片PCM1795」做數類轉換！此晶片擁有高達123dB的動態范圍、諧波失真與雜訊極低，且能直入DSD數位音訊，通常只有單枚應用于高階兩聲道機種，像Onkyo TX-NR3030這樣一次用上七枚，實屬空前豪華大陣仗��！
Onkyo TX-NR3030內建11聲道后級，超低音聲道之外可同時驅動11支喇叭，以目前Dolby Atmos環擴的設計，可以配置為「7.1.4」或「9.1.2」兩種配置，前者配置四支「天空喇叭」但少了Front Wide喇叭，后者則僅配置兩支「天空喇叭」但多了Front Wide喇叭�！�9.1.2」的喇叭配置在前側方的音場包圍感、定位及移動較好，但由于「天空喇叭」只有左上與右上各一支，僅能做到「上方音場」橫向一直線的定位及移動，假使換成「7.1.4」有四支「天空喇叭」的配置，就能構成「一整個面」的上方音場，應該是效果比較理想的Dolby Atmos系統配置方式。
