以「4 DSP引擎」作數位音訊處理
我先為各位分析本機的內部電路，打開上蓋，看到本機的數位電路主板，馬上讓我有似曾相識的感覺：HDMI輸出入介面採用三枚Panasonic MN864771晶片，使本機能夠「完整」對應4K視訊、最高相容4K/60p 4:4:4，數位影像處理則是以ALTERAMAXⅡ FPGA晶片搭配Analog Devices ADV7850與ADV 8003，在HD（1080p、1080i或720p）與SD視訊輸入狀態下，它們可以作視訊插補到4K格式、從HDMI端子送出。
在數位音訊處理方面，本機相較于上一代旗艦（SR7008）有很大的進化，這兩款旗艦機都是使用Analog Devices第四代SHARC DSP晶片「ADSP-21487」作多聲道解碼、音場校正與附加處理，但SR7008使用兩枚、SR7009卻用了4枚！假如您已經仔細看完本刊上一期的評鑑內容，您應該已經知道為何要這麼「費工」了：「正常的」Dolby Atmos環繞擴大機（包含旗艦機在內）都只搭載兩枚DSP晶片（要是只用一枚DSP不足以負荷DolbyAtmos處理），但如果還想在Dolby Atmos處理以外、還想加上Audyssey最頂級的音場補正處理MultEQ XT32，只用兩枚DSP晶片還不夠，所以原廠在「經過實驗」之后決定開發「4DSP引擎」。
不瞞各位，上一期我評鑑的DenonAVR-X5200W就是這麼作，而Marantz與Denon個品牌同屬D&M，SR7009與AVR-X5200W就像是「共用引擎」的不同車款，數位音訊處理效能約為10GFLOPS（現役機種就以這兩款最高），在DAC電路部分本機是以1枚Burr-Brown PCM1690搭配兩枚PCM5100（總計12聲道）。不過各位也很清楚，就算是「共用引擎」也好、「共用底盤」也罷，不同車款之間特質差異還是很大，所以我希望各位能理解：環繞擴大機就算數位音訊部分相似度很高，但類比電路往往才是決定聲音性格的關鍵所在。

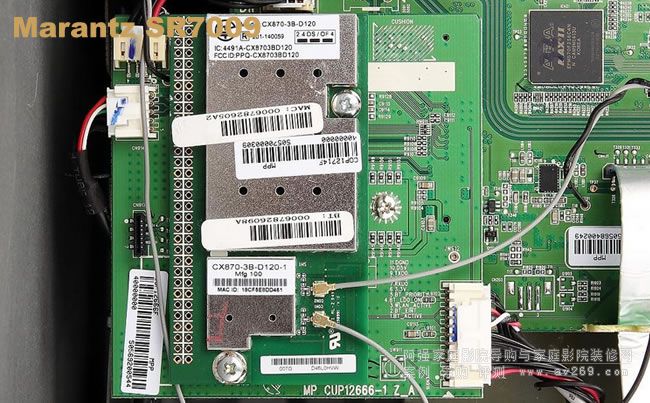

本機內建Wi-Fi與藍牙、這是它的無線傳輸子板
數位影像處理則是以ALTERAMAXⅡ FPGA晶片搭配Analog Devices ADV7850與ADV 8003

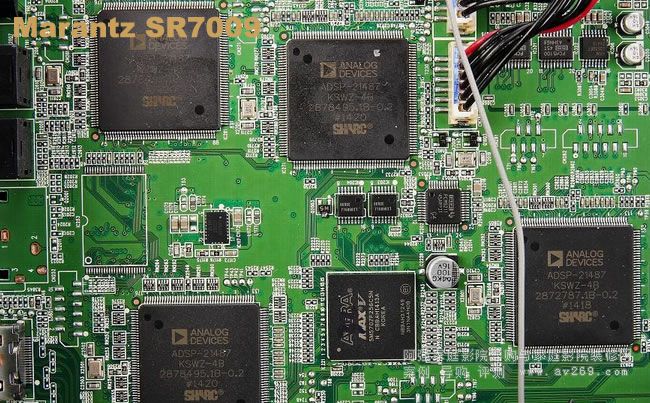

本機使用Analog Devices第四代SHARC DSP晶片「ADSP-21487」作多聲道處理，數位音訊處理總效能約為10GFLOPS
以自家研發的HDAM作前級放大，注重高電流輸出的功放電路與電源電路
很多玩家喜愛MarantzHi-Fi音響器材的原因就是他家的聲頻電路作得好、尤其是在小信號放大電路。小信號放大雖然與擴大機的推力無關，但它是在DAC電路之后、整個聲頻放大的最前端，所以是整部擴大機「最敏感」的部分，對于擴大機的聲音特質有決定性的影響，然而多數器材為了省錢、省工，通常都是以運算放大晶片（OPAmp IC）搭配被動元件組成，小信號放大的品質、聲音個性O(shè)P Amp就決定了一大半，設計者能下手「調聲」的部分幾乎只剩下週邊被動元件的排列組合。在61年前Marantz以生產擴大機起家，當然不希望自家製品聲音性格的一部分「由別人決定」，在1990年代初期他們就對當時OPA晶片的性能相當不滿意，于是在1992年自行開發出以JFET、雙極性電晶體與被動元件砌成的超高動態放大模組「HDAM」來取代OPA。
1990年代Marantz只把HDAM應用在高階製品上，對于玩家來說HDAM就是他家的「招牌菜」，到了2000年之后Marantz才漸漸把HDAM向下轉移、應用在中價位機種，HDAM也歷經多次改良提昇性能。這回SR7009應用了最新款HDAM作成「電流負回授」前級放大電路，它所使用的HDAM迴轉率（也就是速度）大約是一般聲頻放大用OPA的七倍、具備寬頻響應與低失真特性。
本機的功率放大電路與上一代旗艦機SR7008相當近似，以電晶體與被動元件組成結構簡潔的架構，散熱片內側共計有7聲道功放電路排成一列、外側（靠近面板的那一面）則有兩聲道，每聲道皆以一對電流輸出能力15安培的達靈頓晶體Sanken 2SB1647/2SD2560作推挽輸出，以功放電路的條件來看，它有大電流輸出的潛力，但實際狀況如何，還要看電源電路的供電是否能提供充沛的能量。阿強家庭影院導購網歡迎您！
電源電路方面，本機以大型銅隔離EI變壓器負責主要電源供應，它有多組次級圈輸出分別作整流、濾波與穩壓，對數位電路、顯示部分與小信號聲頻電路分離供電，使雜訊不會經由供電路徑四處流竄、確保聲音的純淨。功放電路的供電是在橋式整流后以兩枚15,000μF音響專用電解電容作濾波，此處的濾波容量大約是一般中高價位環繞擴大機1.5倍，這樣的作法可有效提高瞬時電流輸出能力，使本機在高輸出狀態下更為安定，按照以往的經驗，濾波電容容量較高的擴大機聲音也更有重量感、中低頻段的氣勢也比一般機種更強。
內建Wi-Fi、支援播放192kHz/24bit與DSDMHz音樂檔案
SR7009相較于Marantz上一代旗艦SR7008的重大進化除了DolbyAtmos以外、還有數位流機能，SR7009內建了Wi-Fi與藍牙，因此即使您的視聽空間沒有網路線可以接，只要家裡有裝無線網路分享器就能讓本機「無線上網」，一方面可以利用本機內建的vTuner網路收音機收聽全世界的網路電臺、還能享用Spotify的網路音樂串流服務，而且本機內建了DLNA，可以播放存放再家中同一網域連線狀態下電腦與NAS之中的音樂檔。
本機網路數位流相容播放的音樂檔案類型包括WMA、MP3、WAV、MPEG-4 AAC、FLAC、ALAC、AIFF與DSD，其中多位元無損編碼WAV、FLAC與AIFF最高相容格式為192kHz/24bit、ALAC為96kHz/24bit，DSD則可相容2.8MHz取樣的dsf與dff檔案。SR7009除了能以DLNA透過網路連線（不管有線或無線）讀取上述檔案還支援AirPlay，用家還可以把音樂檔案存入U(xiǎn)SB隨身碟（不包括NTFS格式的USB硬碟）、插入本機播放，相容播放的檔案型態與網路數位流相同。
它的Audyssey喇叭設定得很準哦！
本機內建Audyssey最高等級的音場校正系統XT32，只要把測試麥克風在聆聽位置架好、進行測試，它就會根據「每一支喇叭在視聽空間中的實際響應狀況」進行喇叭大小與分頻點的設定（低頻管理），還有「精細的」等化修正（Audyssey高低階版本的主要差異就是在于校正精準度），在主要座位以外，本機可以測試其他7個位置，確保每個位置都能聽到均衡的響應。過去我使用環繞擴大機的自動測試設定過后、都一定會檢查喇叭大小與分頻點設定，這是因?yàn)椤稿e(cuò)誤率實在太高了」！中小型落地式喇叭被設為Large還只算小錯，很離譜的中央聲道和書架喇叭也被設成Large，若不回頭作手動修正，就算超低音喇叭再夠力也是處于沉睡狀態，有人強制設定讓各聲道喇叭與超低音喇叭發同樣的低音，雖然低音變多了、但是太多了（因?yàn)榈皖l段重疊的緣故低音很混濁）。
一切問題的罪魁禍?zhǔn)走�是環繞擴大機分析能力不夠好，但是這并不包括SR7009在內，這回我用中型落地喇叭作左右聲道，本機測試后就自動把L/R喇叭設為small、超低音分頻點設在40Hz，它的判斷非常正確，這也顯示出本機測試分析的精準度頗高，若您使用的喇叭「太有個性」、或者視聽空間環境的響應狀態不佳，用它的MultEQ XT32作等化校正可獲得相當大的改善。

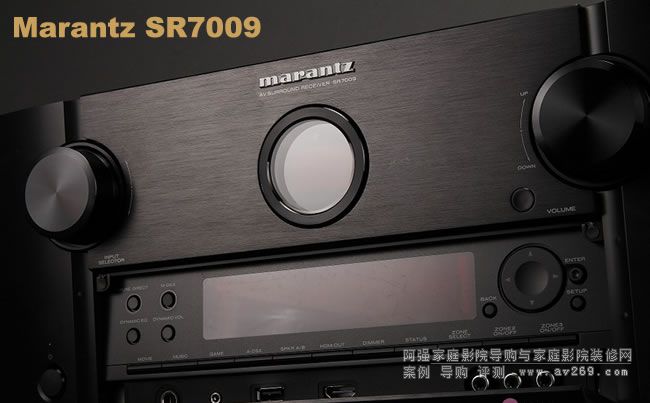

從SR7005（2010年）到現在，Marantz旗艦環繞擴大機的外型幾乎都沒有改變，面板中央上方的圓形顯示器是取自Marantz經典真空管擴大機Model 9圓形指針表的設計概念，面板下方的蓋板內藏有較大的長方形顯示器

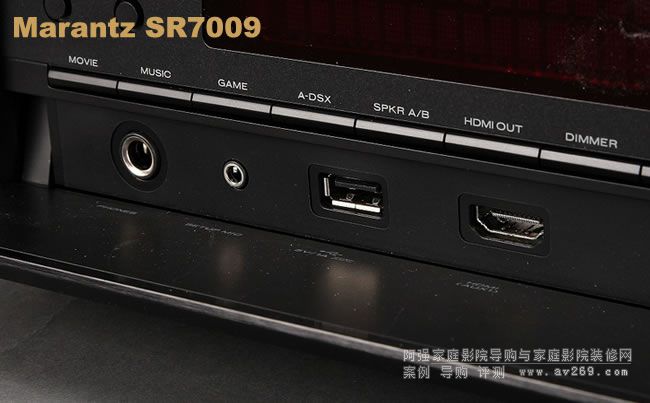

面板配備USB、HDMI、AV輸入耳機輸出與測試麥克風端子

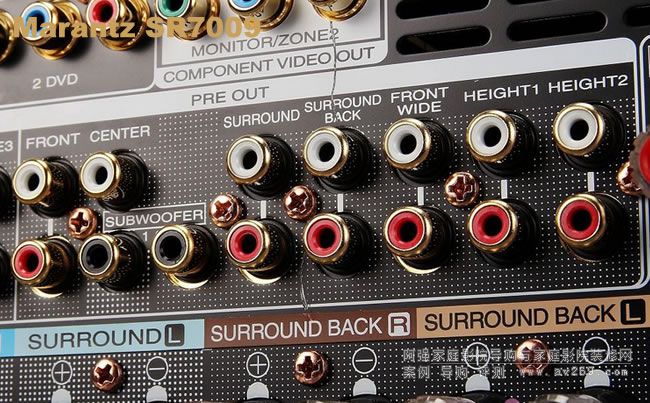

前級輸出端子有13.2聲道，因此除了前方三聲道與環繞聲道以外，在后環繞、Front Wide、Height 1與Height 2這四對前級輸出之中可以選擇其中三對輸出（在選單中作設定），兩組超低音輸出是「真的.2」可以獨立設定兩組超低音的距離與Level

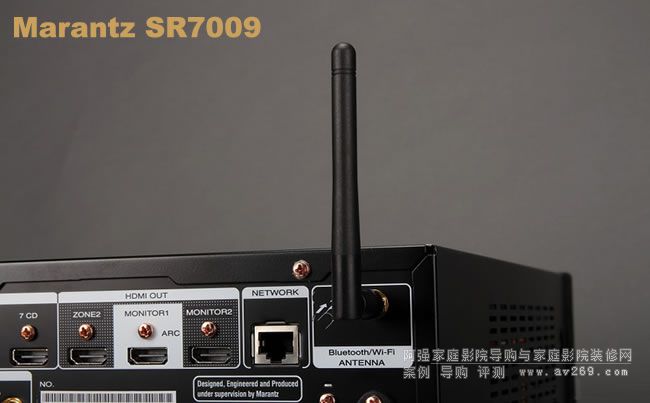

SR7009內建WiFi與藍牙，不方便接網路線也能使用網路數位流機能
本機可接四支上方喇叭，若只接一對上方喇叭、Height 2可以設定為Front Wide

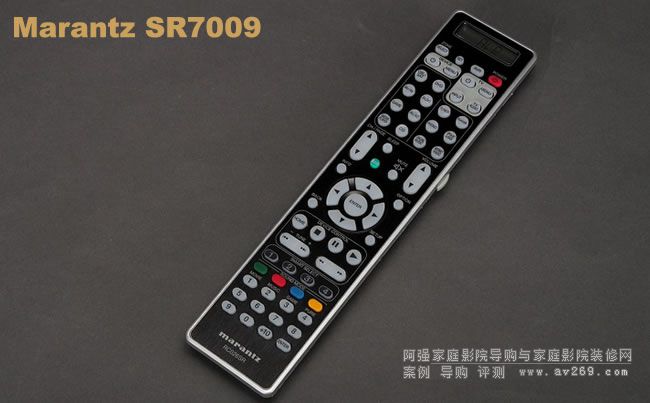

此為本機的紅外線遙控器

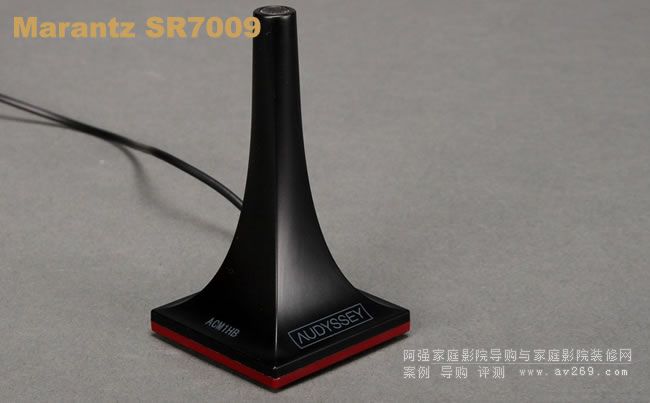

本機內建Audyssey最頂級的音場補正處理MultEQXT32，這是它的測試麥克風，阿強家庭影院裝修網歡迎您！
規格：
●型式：9.2聲道環繞擴大機●功率放大電路聲道數：9聲道●功率輸出（每聲道）：125瓦（8歐姆、2聲道驅動時）或每聲道165瓦（6歐姆、2聲道驅動時）●單聲道最大輸出功率：200瓦（6歐姆）●訊噪比：100 dB●頻率響應：10Hz～100kHz（+1,-3dB）●失真率：0.005%（20Hz～20kHz）●HDMI端子：8進3出●複合影像端子：4進2出●3RCA色差端子：3進1出●二聲道聲頻輸入×6●網路端子1組●USB端子1組●數位音訊：光纖輸入×2、同軸輸入×2●7.1聲道類比輸入端子1組●耳機輸出端子1組●13.2聲道前級信號輸出端子1組（主區最多11.2聲道同時輸出）●11聲道喇叭端子（最多同時輸出9聲道）●Wi-Fi/藍牙天線端子×2●FM/AM天線端子各1組●尺寸（寬×高×深）：440×185×411mm●重量：13.8公斤
