口袋深度夠的玩家們總是把目標鎖定在旗艦機種，從去年下半年開始，Dolby Atmos登場，各家大廠都紛紛推出對應Dolby Atmos的旗艦環繞擴大機，到現在為止，這些旗艦機種本刊都評論過了、連一部也沒漏掉，然而還是有玩家在等，等什麼呢？玩家都知道，如果想得到「最好的結果」，夠大的空間、強悍的喇叭系統和「夠力的」擴大機缺一不可，但環繞擴大機不論等級多高，一個機箱都要同時塞進「環繞解碼前級」和「多聲道后級」的電路，先前我也曾經在「影音隨筆」跟各位報告過，和Hi-Fi音響的擴大機相比、環繞擴大機規格標示的功率輸出「比較虛」，主因并不是出在環繞擴大機的功放電路輸出能力不足，問題的癥結是在一個機箱在放了環繞解碼前級和多聲道后級電路之后、再也塞不進「夠大的電源」啊！想要擺脫這個問題，最終的解決之道還是讓環繞解碼前級和多聲道后級「分家」，讓玩家能根據自己的喜好、空間大小與喇叭特性自由選擇「最先進的環繞解碼前級」和「夠力的后級」，實現最佳的環繞音效。
本篇要為您介紹的就是一套分體式組合：Onkyo PR-SC5530環繞解碼前級與PA-MC5501九聲道后級。
相容HDCP2.2、對應4K Blu-ray就不成問題
這幾年來，只要有新規格、新功能出現，Onkyo總是率先對應支援，「搶頭香」從來沒輸過，這樣的作法讓提早一步購入Onkyo新機的玩家不用擔心日后「改朝換代」的問題，以HDMI界面為例，去年大家只注意到能否對應4K/60p視訊，然而Onkyo卻已經想到防拷機制的問題，率先讓自家的環繞擴大機HDMI輸出入界面能對應HDCP 2.2，而目前幾乎已經確定在年底前問世的4K Blu-ray將採用HDCP 2.2，這會造成什麼影響呢？如果環繞擴大機不相容HDCP 2.2、4K藍光播放機送出的4K視訊將無法「路過」環繞擴大機，用家必須購買「有兩組HDMI輸出」的4K BD播放機，用兩條HDMI線分別接至環繞擴大機與顯示器材，相對來說，Onkyo機種就能讓「受保護的4K視訊」直接通過，操作使用與接線都相對簡單許多，所以O(shè)nkyo并不只是為了「搶快」，他家的研發人員還真的很有前瞻性。

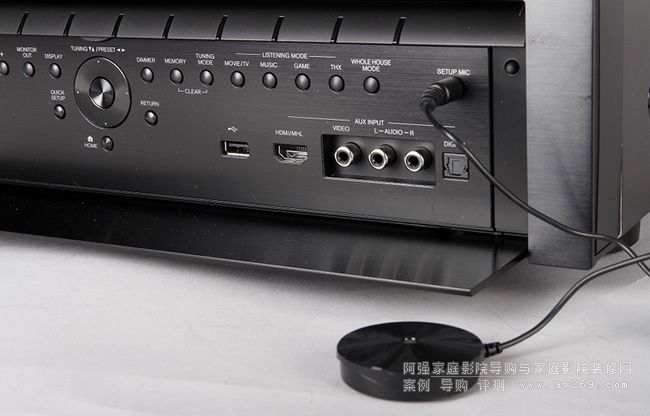

PR-SC5530內建Onkyo自家研發的AccuEQ空間等化校正

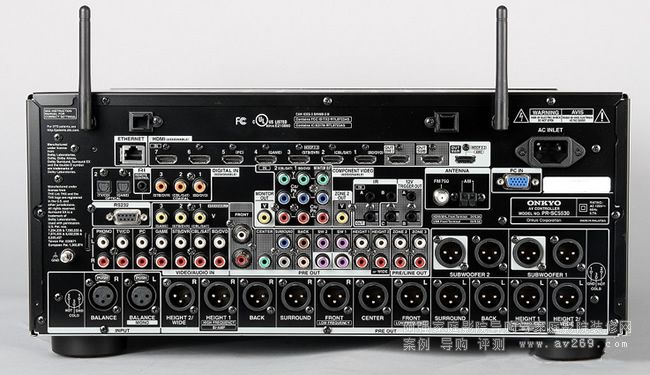

雖說PR-SC5530是一部配備11.4聲道輸出端子的最新Dolby Atmos前級，但它還是沒有忘記老玩家的需求，它有對應黑膠唱盤的PHONO輸入、以及對應高階二聲道訊源的XLR輸入端子，在類比輸入狀態下可啟動類比直通功能，僅作聲頻信號的音量控制與放大（不做類比與數位之間的轉換）
輸出11.4聲道的Dolby Atmos新款前級
PR-SC5530是Onkyo最新款的環繞解碼前級、通過THX最高等級Ultra2 Plus認證，主區（Main Zone）最多可以同時輸出11.4聲道，具備平衡（XLR）與單端（RCA）輸出，其中「.4」最多可以接4支超低音喇叭，分為兩組、可以分別設定兩組超低音喇叭的距離與Level，它能夠?qū)?yīng)Dolby Atmos音訊進行解碼，可採取「7.1.4」聲道喇叭配置（超低音喇叭視為「.1」）、讓裝在天花板的4支上方喇叭與標準配置的7.1（至7.4）聲道喇叭同時發聲，若用家播放「非Dolby Atmos軟體」，在聆聽模式選擇為「Dolby Surround」的狀態下，本機就會在制式解碼的聲道以外作上方喇叭的處理，仍然能使所有喇叭同時發聲、展現出有「完整上方包覆感」的三度空間音場。
Onkyo考慮到一部分用家視聽空間的實際狀況可能不方便在天花板裝喇叭，因此讓本機可以作三種不同的上方喇叭設定，分別是Top（裝在天花板）、Height（裝在前牆與后牆高處）與Dolby enabled，以效果來說當然是Top最佳，但是如果用家真的不能在天花板裝喇叭，用其他兩種方法也能享用Dolby Atmos的效果。

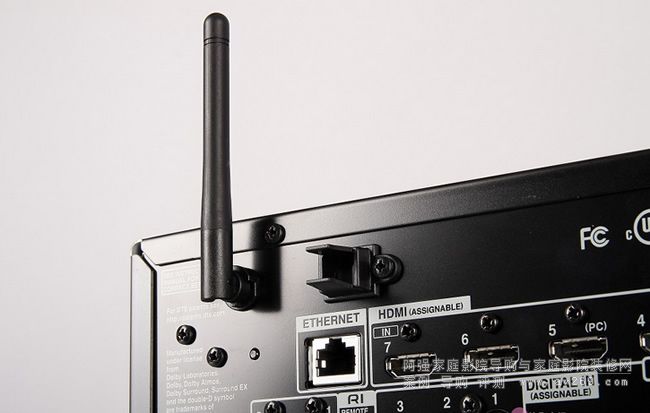

能無線連網、具備網路數位流與網路收音機功能
本機內建Wi-Fi與藍牙，因此只要在您家中有裝無線網路分享器，即使視聽空間沒有網路線，PR-SC5530依然能用Wi-Fi連上網路，它內建Tunein網路收音機、讓用家能聽遍全世界的網路電臺，且能利用DLNA機能玩「網路數位流」，播放同一網域之中存放在PC與NAS之中的音樂檔案，相容播放的檔案類型包括了MP3、WMA、WMA Lossless、AAC、FLAC、Ogg Vorbis、LPCM、Apple Lossless、DSD以及Dolby TrueHD，其中多位元無損編碼的WAV、FLAC與Dolby TrueHD最高相容格式為192kHz/24bit，DSD（DSF）最高相容5.6MHz取樣。此外，本機也能支援FAT16與FAT32格式的USB儲存裝置播放音樂檔案，但相容性較網路數位流稍遜一籌：多位元無損編碼最高支援格式為96kHz/24bit、DSD支援至2.8MHz規格。在沒有Wi-Fi的使用環境下，用家的攜帶裝置（智慧手機、平板電腦）仍可透過藍牙無線傳輸數位音訊至PR-SC5530，利用多聲道音響系統作攜帶裝置的放音，像是我們用手機在YouTube看MV的時候，就能透過藍芽讓音響把音樂放出來。

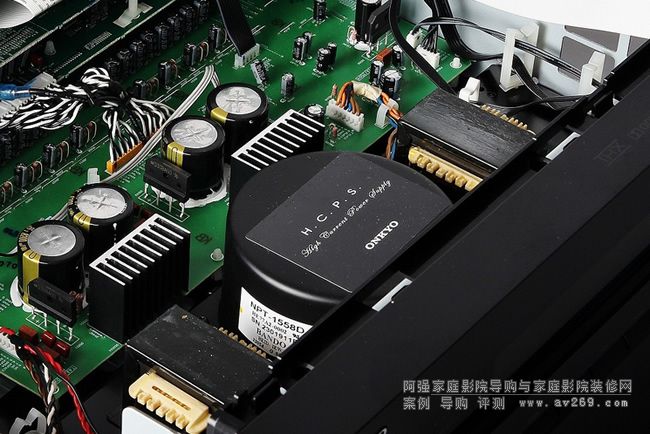

PR-SC5530里面裝了三個變壓器，這是因?yàn)镺nkyo基于聲音純淨度的考量，讓控制、影像與聲頻電路各自用不同的變壓器供電

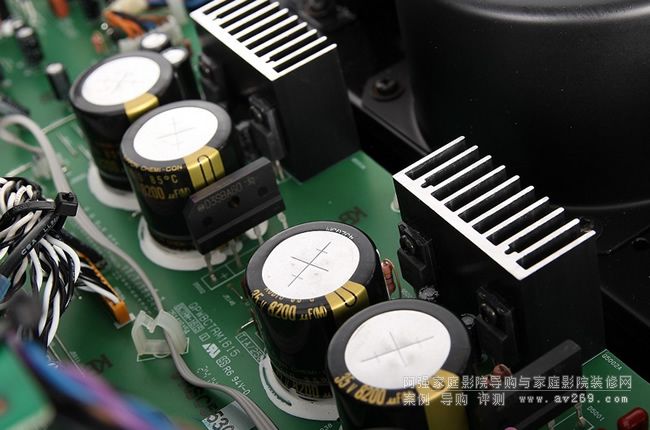

前方中央的環形變壓器專供聲頻電路，在它后面的電路板有兩組電源電路，分別在橋式整流之后各用兩枚8200μF/35V Nippon Chemi-con音響轉用電解電容濾波，隨后再作正負電源穩壓，這是聲頻電路的電源
壓低噪訊、提高聲音純度的配套設計
接下來為您簡述PR-SC5530的電路構成與製作重點。本機雖然是環繞解碼前級、不包含功放電路在內，然而它卻比很多環繞擴大機還要重了將近三分之一，主因是它配備了相當考究的電源電路：機箱之內前方有三個變壓器，聲頻電路由位于前方中央的環形變壓器供電，在它兩側的EI變壓器則分別負責供電給影像處理與數位控制電路，徹底的電源分離就是要讓數位與視訊電路產生的雜訊不會透過供電路徑蔓延到聲頻電路，使本機的噪訊更低、聲音更純淨。
PR-SC5530的數位電路主板位于機箱后半部的最上方，採用SiliconImage的HDMI輸出入界面晶片（兩枚sil9575-CTUC與一枚sil9573），數位影像電路則是以Marvell 88DE2755挑大梁（它能將未滿4K的視訊上轉為4K）。在數位音訊處理方面，本機使用兩枚TI的32bit浮點運算DSP晶片作多聲道解碼、后處理（在制式解碼之后加上THX、Dolby Surround、DTSNeo:X或Onkyo自家研發的數位音場模式）以及Onkyo的「AccuEQ」自動音場測試設定與等化處理。
在多聲道處理完畢后，數位音訊傳輸至本機后方最右側的電路板，在這塊直立的電路板上面裝有7枚二聲道192kHz/32bit DAC晶片Burr-Brown PCM1795，總聲道數為14聲道、利用其中的13聲道作主要聆聽空間11.2聲道所需的數類轉換，這款晶片擁有高訊噪比（123dB）、低諧波失真（0.0005%）與聲道分離度高（119dB）的特性。在DAC晶片之后，本機并沒有採取傳統的類比濾波電路去除數位噪訊，而是以獨家的VLSC電路（Vector Linear Shaping Circuitry）比較DAC輸出波形前后的電壓變化、用向量產生器生成無數位噪訊的聲頻信號，因此從分離供電的電源、DAC晶片的選用與VLSC的應用就能看出設計者的意圖，藉由這三方的配套設計得到高純度的聲音。

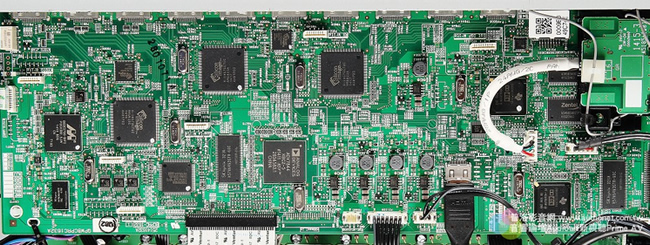

此為PR-SC5530的數位電路主板，左半邊是數位影像處理電路，能將視訊上轉為4K

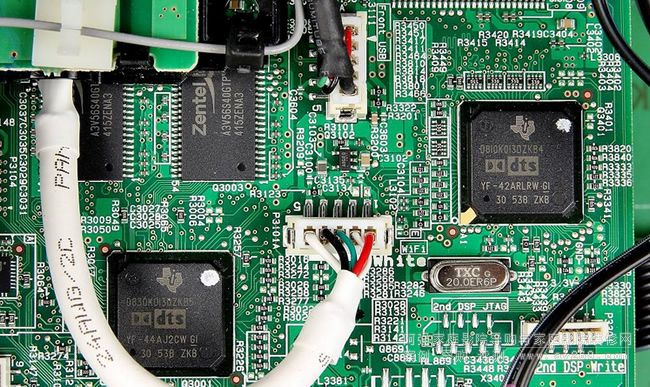

數位電路主板的右半邊是數位音訊處理電路，配備兩枚32bit DSP晶片

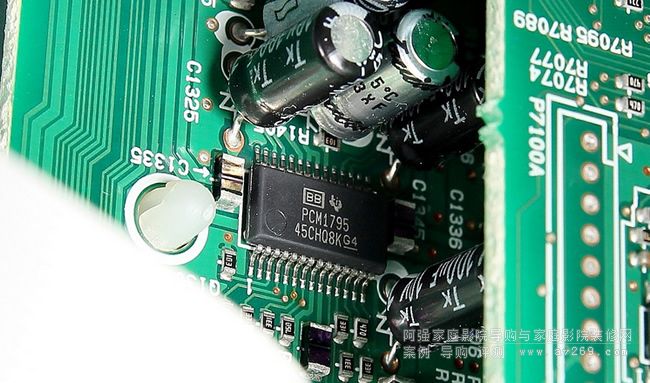

數類轉換電路用7枚二聲道192kHz/32bit DAC晶片Burr-Brown PCM1795

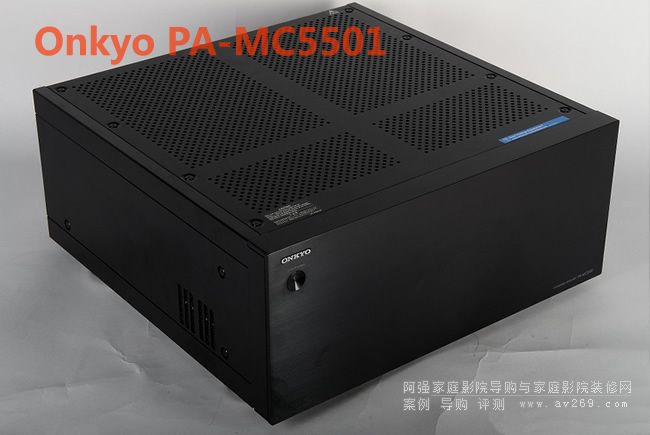

擁有高電流輸出能力的PA-MC5501
這回與PR-SC5530搭配的是Onkyo現役的旗艦多聲道后級「PA-MC5501」，嚴格說起來它不是一款新製品，在2011年底它是隨著當時的最新旗艦前級PR-SC5509一同上市、但本刊至今為止仍為評測過。當年的PR-SC5509是9.2聲道環繞解碼前級，所以PA-MC5501是作成9聲道，然而現在PR-SC5530已經作到11.4聲道了，為何Onkyo不另作一部11聲道后級、還是繼續使用PA-MC5501搭配呢？阿強家庭影院導購網為您提供最新的家庭影院產品信息與家庭影院案例！

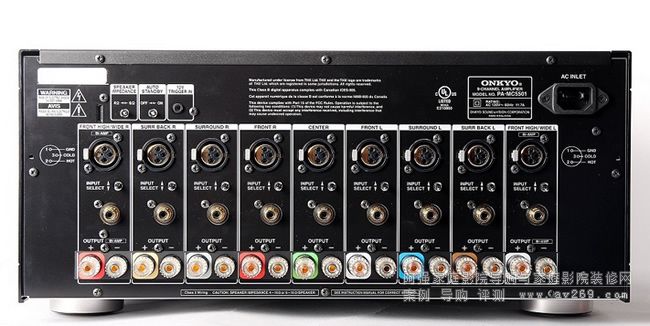

PA-MC5501九聲道后級每聲道均具備單端與平衡輸入端子
我的想法是多聲道玩家實際裝設喇叭的聲道數未必會把11.4聲道用盡，如果不是採取「7.1.4」、而是採取「7.1.2」或「5.1.4」聲道的喇叭配置對應Dolby Atmos，這樣PA-MC5501就剛好夠用，倘若真要裝「7.1.4」聲道喇叭，也只需要在PA-MC5501之外再加一部Stereo后級就夠了，而許多高階玩家對多聲道系統的「二聲道音樂表現」相當重視，所以他們也可以特別挑選一部Stereo后級「專門伺候」左右聲道喇叭，所以說PA-MC5501雖然比PR-SC5530少了兩聲道，但是卻留給玩家更大的搭配彈性，我認為是好事一樁，而且硬要在一個機箱裡塞進11聲道功放電路與電源，只怕這麼作反而會犧牲功放電路的輸出能力、推力比PA-MC5501遜色。

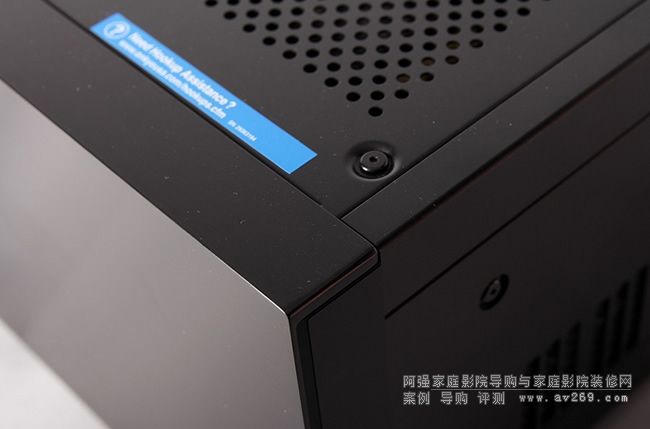

PA-MC5501的側邊與前方箱體則為兩層結構：裡面是鋼板、外面是鋁合金板

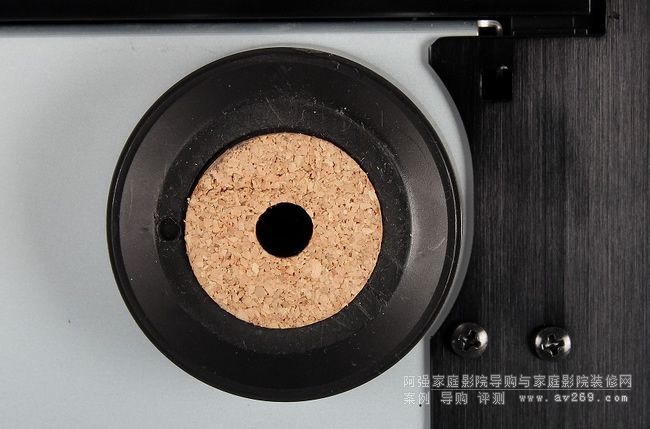

PR-SC5530與PA-MC5501底部均裝有結合聚合材料與軟木的大型腳座

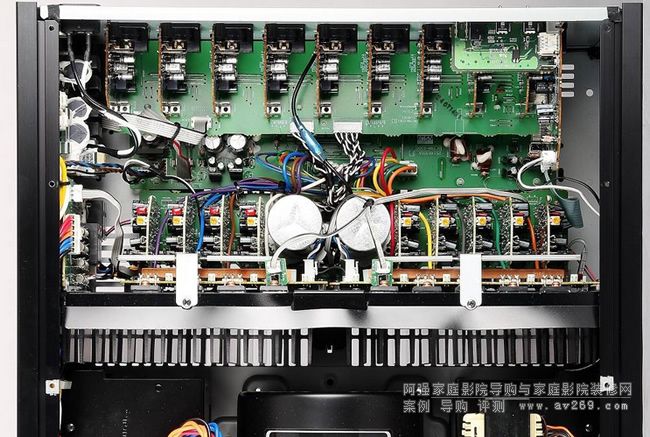

PA-MC5501的9個聲道都是獨立的電路板，這樣的作法可以提高聲道分離度

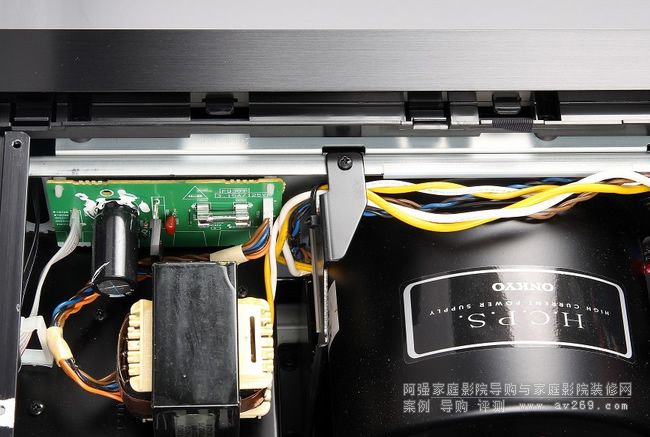

底板的面積大，要抑制大型環形變壓器的振動并不容易，所以O(shè)nkyo特別將變壓器固定在厚鋼板製成的前板內層，藉由高剛性的框體降低變壓器的振動

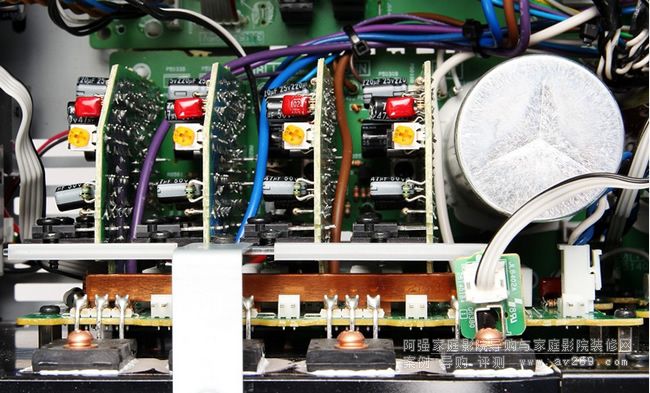

PA-MC5501在濾波電容與輸出級功率晶體之間還用「銅條」作連接、降低電源傳輸?shù)淖杩�、使這部后級擁有過人的電流輸出能力
PA-MC5501是一款通過THX Ultra2 Plus的機種，體型壯碩、重量足足有22.2公斤，具備平衡與單端輸入端子，箱體的側板與面板以鋁合金製成，機箱前半部特別以1.6mm的鋼板加強剛性。它採用雙變壓器供電，負責功放電路供電的大型H.C.P.S（高瞬時電流電源供應）環形變壓器并不是鎖在底部，而是固定在箱體的前方，讓高剛性的結構承受環形變壓器的重量與振動，降低振動對功率放大電路造成影響的程度，機箱底部還裝了四枚大型避振腳。
Onkyo是一家資深的Hi-Fi音響廠商，所以在擴大機的設計製作都很有自己的想法，他們認為很多功放電路都是用複雜的結構、性能不佳的主動元件，藉著施予較高的負回授換取寬頻響應、低諧波失真率與安定性，然而複雜結構會讓聲頻信號通過太多元件、造成更多音質上的損失，太高的負回授比例也會提高暫態互調失真，使聲音變得「不直接」、速度變差，并且太高的負回授比例會讓功放電路容易受到喇叭反電動勢的影響、使安定性變差，因此Onkyo長年以來都採取不一樣的作法：使用「先天具有寬頻響應特性的元件」製作功放電路，在合理的范圍內減少元件的數量與放大級數、僅施予「輕度的」負回授維持電路安定性與低失真率，注重接地回路的設計降低噪訊、并加強瞬時電流輸出能力，這就是Onkyo的WRAT（寬頻放大技術），也正是他家擴大機總是擁有「強勁而直接」聲音特質的主因。PA-MC5501也是採取相同的設計概念，每個聲道都是裝在獨立的子電路板上以提高聲道分離度，每聲道僅使用11枚電晶體搭配被動元件所構成，輸出級以一對額定18安培、瞬間最高35安培的Toshiba功率晶體TTA0002/TTC0002作推挽輸出，濾波電容與功率晶體之間以「銅條」連接以降低內阻、減少電源的損耗，從這兩項高電流的配套設計就能看出PA-MC5501對喇叭的驅動能力有別于一般。歡迎您再次光臨阿強家庭影院導購網！
規格：
Onkyo PR-SC5530
●型式：11.2聲道環繞解碼前級●頻率響應：10Hz～100kHz(+1,-3dBDirect Mode)●訊噪比：110 dB●失真率：0.08%（20Hz～20kHz）●輸出：?jiǎn)味?.6V、平衡9.2V●HDMI端子：8組輸入、3組輸出●AV複合影像端子：4進2出●色差輸入端子：2進1出●音訊輸入端子：平衡（XLR）×1、非平衡（RCA）×8、7.1聲道×1、光纖×3、數位同軸×3●音訊輸出端子：11.4聲道平衡×1、11.4聲道單端×1、二聲道單端×3、耳機×1●其他輸出入端子：RJ-45網路端子×1、USB×1、測試麥克風輸入×1、FM天線×1、AM天線×1、紅外線接收器端子×2、RS-232C×1、DCTrigger輸出×3●尺寸（寬×高×深）：435×199×461.5mm●重量：14公斤
Onkyo PA-MC5501
型式：9聲道功率擴大機●額定輸出功率：每聲道280瓦（6歐姆，單聲道輸出狀態下，JEITA）●動態功率：最高400瓦（3歐姆）●頻率響應：5Hz～100kHz(+1,-3dB) ●輸入靈敏度：?jiǎn)味?V、平衡2V●總諧波失真：0.05%●訊噪比：110dB●阻尼因數：60●輸入阻抗：?jiǎn)味?2k歐姆、平衡47k歐姆●外觀尺寸：435×198.5×446.5mm（WHD）●重量：22.2公斤
