2016年評測先鋒功放旗艦環擴SC-LX901的時候，就發現與過去該廠產品相較其低頻的量感及厚度明顯增加、包括高頻在內的整體聲音密度也更扎實，不過當時LX系列入門款SC-LX501并未引進臺灣，因此無法得知它與旗艦機SC-LX901（本站深入器評請見這裡）的性能有何差距？現在，SC-LX501進化成為新一代的SC-LX502，承繼了旗艦SC-LX901的諸多核心技術，像是「Direct Energy HD」D類功率放大電路、可對應至PCM 768kHz或DSD 11.2MHz的Hi-Res高解析音樂檔等，另外還加入了ChromeCast、DTS Play-Fi、AirPlay等無線推播音樂，也可對應Spotify、Dezzer、Tidal與TuneIn等無線串流廣播服務，除了拿來看電影的環繞擴大機基本用途外，更能做為新世代便利的高音質音樂聆賞中心。更重要的是，此次臺灣終于正式引進SC-LX502，心儀SC-LX901但預算或空間有限的朋友將能以接近一半的預算，得到同系列特性傾向一致的更平價機種，自然是美事一樁。而且，實際測試聆賞之后，確認SC-LX502確實是一部內部架構實在、整體聲音表現超值的環繞擴大機；接著，就讓筆者為各位深入解析。
外觀簡潔但影音功能十分強大
從前年的SC-LX901、LX801與LX701開始，臺灣先鋒公司所引進的Pioneer擴大機都是美規機種，因此在前面板下方蓋板中央都有著大大的「ELITE」字樣。SC-LX502的外型與旗艦機SC-LX901殊無二致，前面板除了大大的顯示幕之外，就只有左右各一顆大旋鈕與左下角的電源按鍵，非常簡潔。

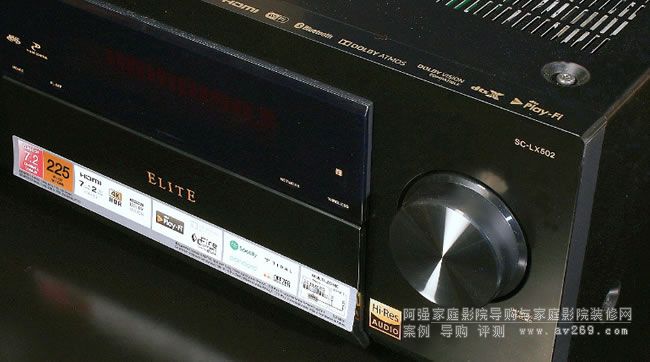

SC-LX502將主要對應的影音技術商標都標示在前面板頂部邊緣，包括HDMI、Wi-Fi、藍牙、Dolby Atmos、Dolby Vision、DTS:X與DTS Play-Fi等，至于前面板中央下方可撕去的白色貼紙，上面印有本機的主要特色及對應的數位音樂串流服務，強調這是一部功能強大且使用便利的新世代環繞擴大機。

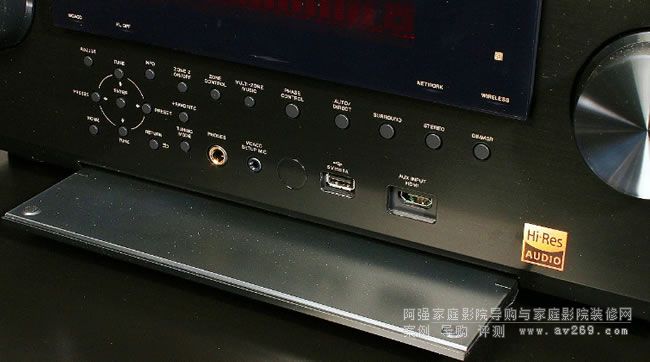

其實SC-LX502前面板的簡潔只是「表象」，因?yàn)橹灰獙⑶懊姘宄笮惋@示幕下方的蓋板往下掀，就可發現裡面藏了許多按鍵與輸出入端子，后者包括HDMI輸入、USB、MACC設定麥克風插孔、6.3mm耳機插孔各一組，至于按鍵部分則包括所有主要的操作設定，即使不使用遙控器也可在此達成本機絕大部分的操控。

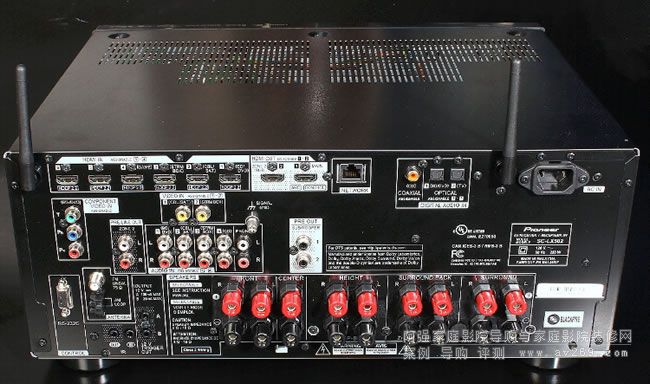

背板左右上方各有一支Wi-Fi及藍牙無線接收天線，除了一些類比的影音輸入端子外，最主要的輸入?yún)^(qū)塊是左上角的六組對應4K60p/4:4:4與HDCP 2.2的HDMI 2.0輸入端子，再來是兩組HDMI輸出、有線乙太網路端子埠與數位音訊輸入（同軸一組、Toslink光纖兩組）。本機的超低音信號輸出備有兩組，至于喇叭端子則有九組，最多可接續九支喇叭（不過Height與Surround Back同時間只有能有一組發聲，因此本機最多為7.2聲道輸出）。

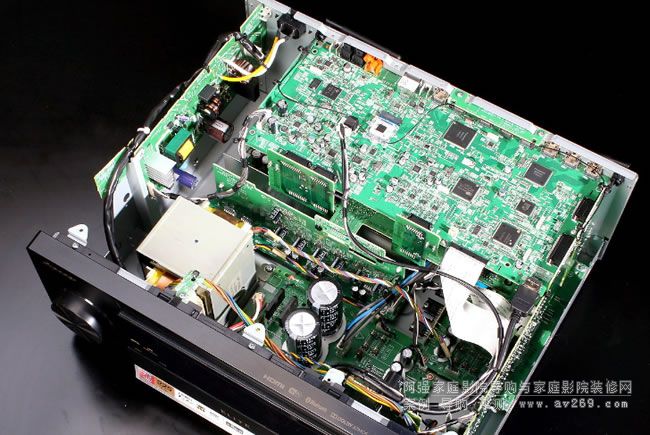

這是移去頂蓋后SC-LX502內部的模樣，整體架構事實上與旗艦SC-LX901十分近似，機箱前半部是類比電路供電系統，數位電路供電電路板置于機箱左側后方，置于機箱后半部則為立體化連結的多層電路板，包括數位解碼前級與多聲道后級。微信公眾號hdkong
機箱左側的數位供電電路板特寫，可以看到它就近對本機的數位影音電路供電。

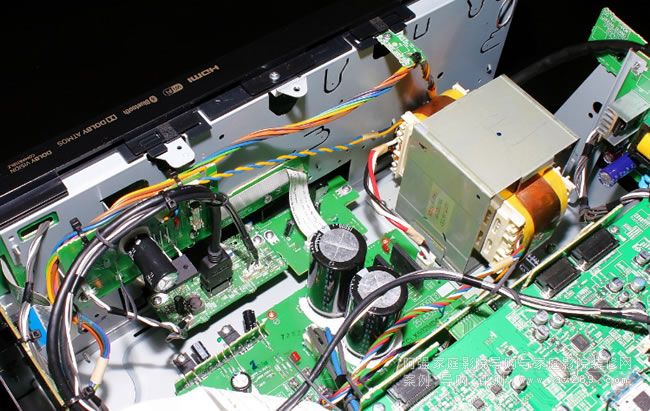

機箱前半部的類比電路供電系統有大型EI電源變壓器與電源濾波電容，從這個角度可觀察到前面板內的顯示幕電路板特別使用金屬板屏蔽，雖然SC-LX502只是LX系列的入門款，但Pioneer依然不放過每個能夠讓聲音表現更好之環節。

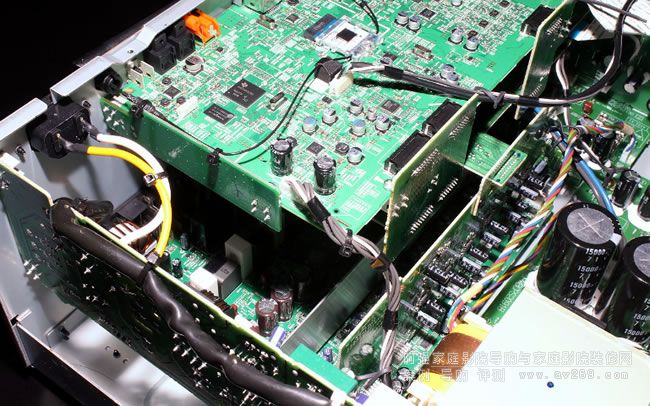

機箱后半部最上方的是包括HDMI輸出入與數位音頻輸入的主要數位影音處理電路板，從這個角度可清楚看到它與下方的類比音訊前級電路板，以及最下方的多聲道后級電路板，在側面都以立體化的架構連接，此種「樓上通樓下」的方式可大幅縮短音頻信號的傳輸路徑，對于降低聲音細節的損失與提升速度反應都有正面的幫助。

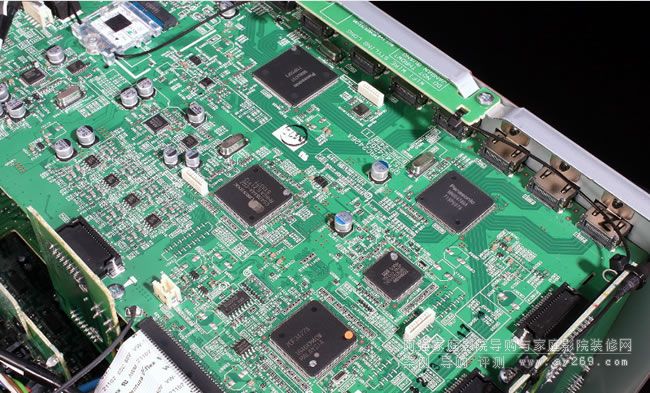

這張?zhí)貙懻掌醒氲腃irrus Logic CS49844A是本機的核心元件，負責多聲道音訊解碼與MCACC音場校正處理。至于數位類比轉換，則採用AKM AK4458 DAC晶片處理。
從這個角度可以清楚看到位于機箱最底層的多聲道后級電路板，限于成本無法如同旗艦機種SC-LX901另外使用獨立的金屬盒子封裝，應該是兩者聲音表現等級差距的影響因素之一。13241902523找阿強

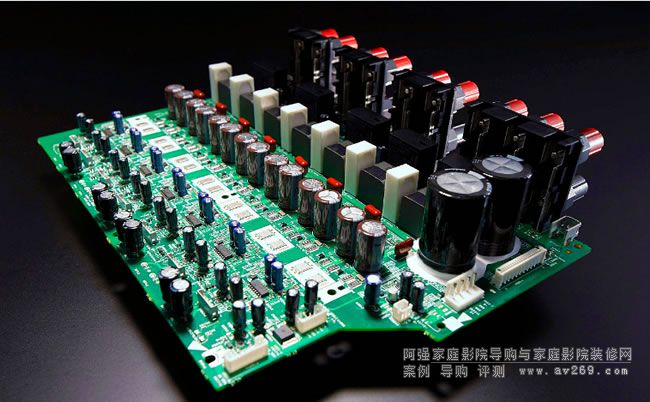

不過話雖如此，SC-LX502所使用的多聲道后級技術與SC-LX901是相同的，主要只是聲道數由后者的11聲道減少為7聲道，電能的供應也沒那么充沛。SC-LX502所搭載的Pioneer最新版「Direct Energy HD」D類功率放大電路，除了Direct Power FET功率晶體直接貼覆在印刷電路板外，全新設計的電路板縮短聲頻信號放大的路徑，再加上訂製的低ESR電容，讓放大電路的反應速度提升，并可對微小的音頻信號有更敏銳的反應。
本機搭載MCACC自動音場校正調整

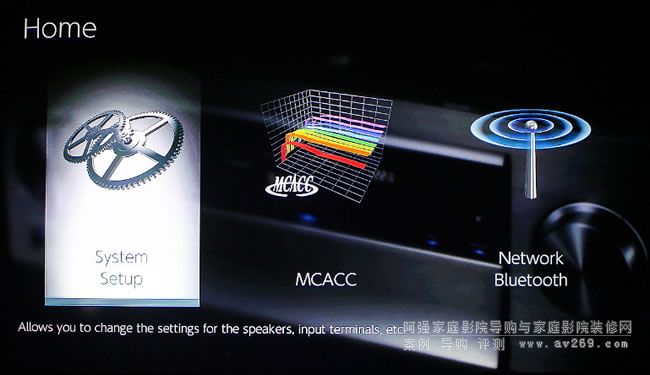

SC-LX502的主選單首頁，與上級機種的規劃相同，區分為「系統設定」、「MCACC設定」與「網路及藍牙設定」三大區塊。
「系統設定」可以對本機的輸出入端子、喇叭接續、音頻調整、多區聆賞等功能作設定，也就是除了MCACC與網路及藍牙的相關設定外，全都到這邊處理就對了。

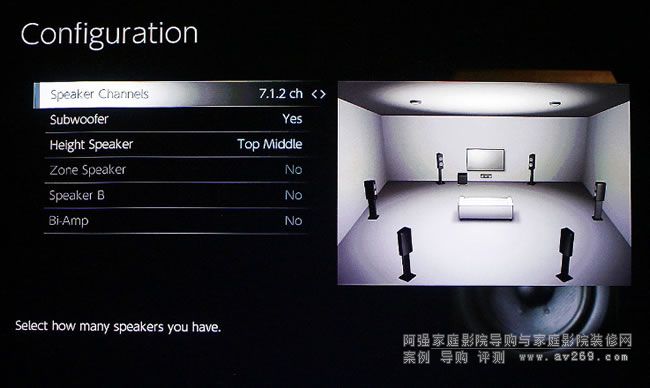

SC-LX502接續喇叭系統的配置可以有2.1、3.1、4.1、5.1、6.1、7.1、2.1.2、3.1.2、4.1.2、5.1.2、6.1.2到7.1.2等多種對應，一對Height天空喇叭的位置也有Front Height、Top Front、Top Middle、Top Rear、Rear Height等多種設定，可依據用家不同的視聽環境狀況選擇。

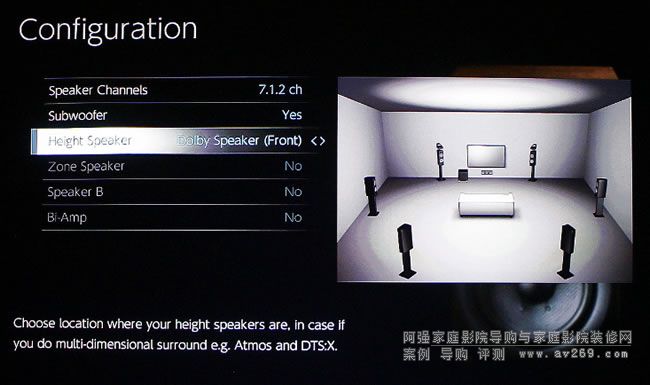

倘若用家視聽環境不方便在天花板裝設天空喇叭，也可採用擺放在現有喇叭頂部朝天花板發聲并反射至聆聽區域的Dolby Enabled喇叭，這部分也有Dolby Speaker（Front前方左右）、Dolby Speaker（Surround側置環繞）與Dolby Speaker（Back后置環繞）等三個位置可供選定。13241902523找阿強

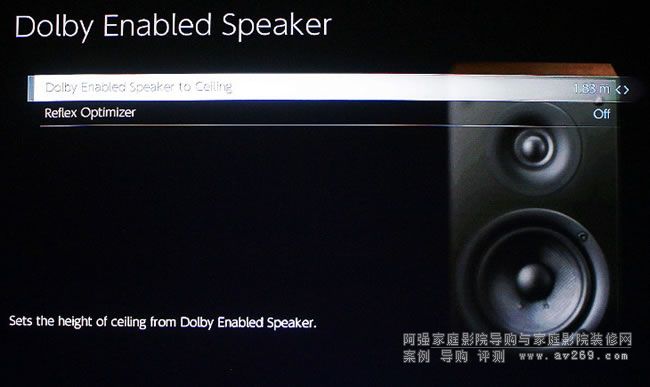

當使用對天花板反射的Dolby Enabled喇叭時，SC-LX502提供Dolby Enabled喇叭到天花板距離的精調選項，可由0.03m到4.50m精確設定，如此本機就可更精淮運用Reflex Optimizer「反射優化」校正功能，來讓Dolby Enabled喇叭發揮最佳的效果。至于什么是Reflex Optimizer「反射優化」校正功能？因?yàn)镈olby Enabled喇叭經由天花板的反射音、Dolby Enabled喇叭的直接音與落地式喇叭的直接音，三者傳遞到聆聽位置耳際的時間并不相同，這就造成了三個聲波的時間差。但是當Reflex Optimizer「反射優化」校正功能開啟之后，經由本機內部的電路運算，就可讓三種聲波在同一時間到達聆聽位置耳際。如此一來，Dolby Enabled喇叭與下方的喇叭就不會有相位差，也可讓Dolby Enabled喇叭有更接近實際裝設于天花板下之天空喇叭的表現。
SC-LX502所搭載的MCACC沒有高階機種MCACC Pro的各頻段相位、殘響、群組延遲與等化之精淮校正，但對于各聲道喇叭之尺寸、距離及音壓等參數仍有相當精淮之判別。

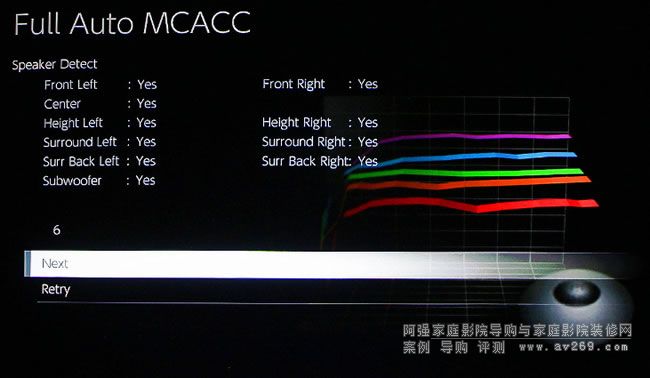

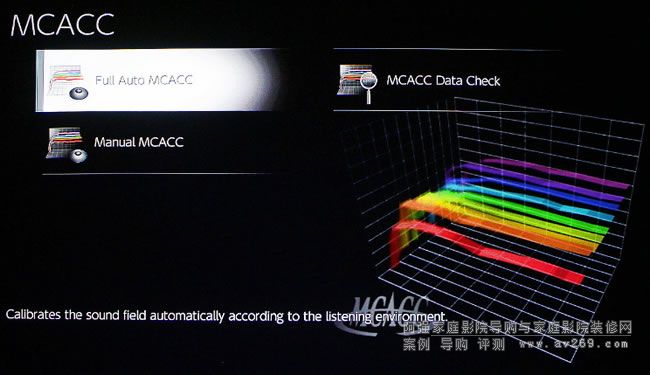

MCACC的設定非常簡單，只要將本機所附的麥克風之端子插入前面板的MCACC設定插孔，再將麥克風擺放在聆聽區域「皇帝位」耳朵高度處，所有量測計算就會自動進行。微信公眾號hdkong

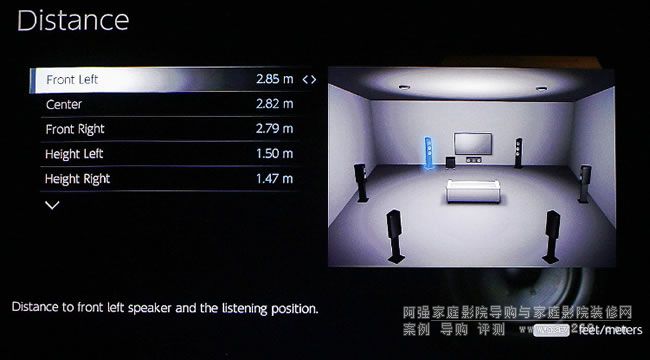

MCACC可以相當精淮地量測各喇叭到「皇帝位」的距離，其量測精確度比許多其他品牌的自動量測校正系統高出不少。

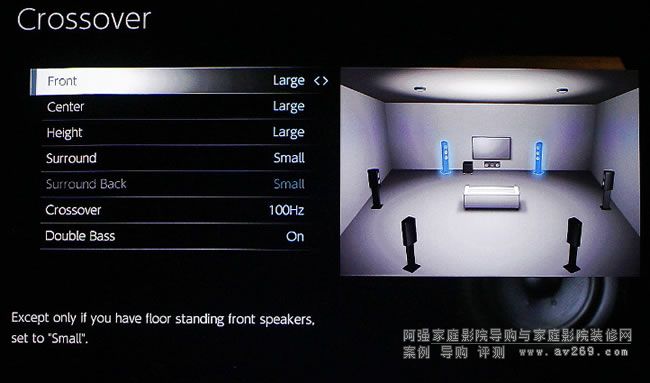

MCACC可以由各聲道喇叭發出測試音的頻寬范圍，得知各聲道喇叭的尺寸大小與發聲特性，將其設定為「大」（Large）或「小」（Small）喇叭，也可設定「小」喇叭銜接主動式超低音的頻率（50Hz/100Hz/150Hz/200Hz）。

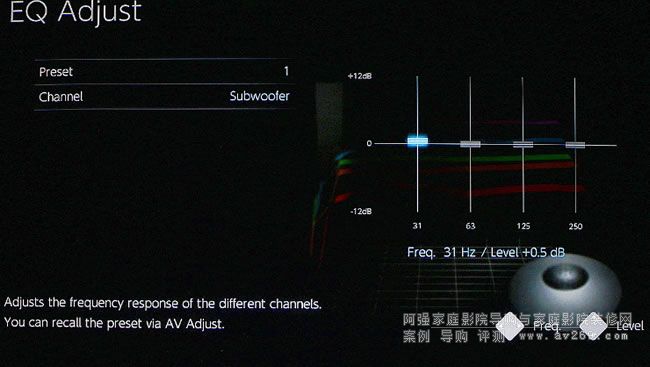

即使家庭劇院系統裡所有喇叭皆為同廠牌同系列的一套設計，但由于離牆遠近之不同，在聆聽位置所聽到的音色仍會有差異，Pioneer SC-LX502的MCACC提供各聲道喇叭的EQ等化調整（甚至連超低音都有），上圖顯示的是超低音聲道由31Hz至250Hz有四個頻率可調整等化，其馀各聲道喇叭則由63Hz至16kHz有更多段頻率可調，并且調整的幅度由-12dB至+12dB（每格0.5dB）！各聲道EQ等化調整對整體環繞效果之發揮非常重要，唯有將各聲道喇叭音色調整得很接近，聲音定位、移動及包圍感方能達到最佳狀態，SC-LX502提供了可塑性極高的EQ平臺，能發揮到怎樣的程度就看用家的努力了。

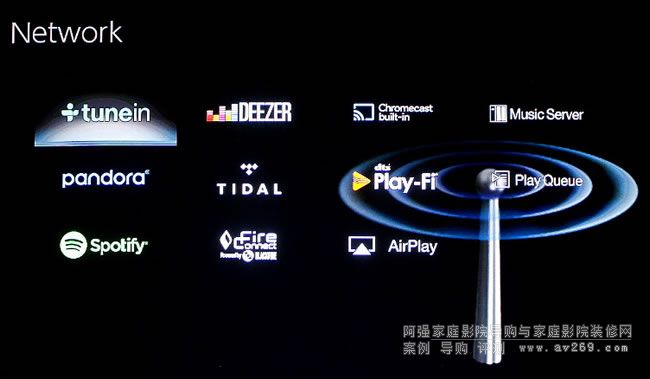

除了影音享受之外，Pioneer SC-LX502也提供了眾多的數位流音樂播放相關服務對應，能以無線方式傳輸推播也可播放所連結USB外接儲存裝置裡的高解析數位音樂檔案。本機配備的AKM AK4458數位類比轉換晶片可對應至PCM 768kHz或DSD 11.2MHz的Hi-Res高解析音樂檔，讓SC-LX502除了是一部高性能的中價位環繞擴大機以外，也能做為一部優質的數位流音樂聆賞核心使用。
評測空間環境與搭配之參考器材

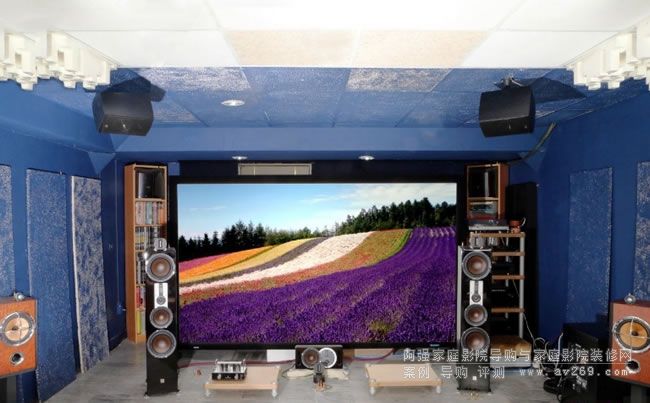

Pioneer SC-LX502的評測在本站視聽室進行，前后端搭配的視聽音響器材都是我們的參考系統，上圖就是本站視聽室的模樣，此空間寬約4.6米、深度約7.3米、高度約2.4米（面積約10坪），參考銀幕有兩張，包括美國Stewart 123吋固定框StudioTek 130 G3（增益1.3，詳細請參閱這裡）與日本OS BU-201 120吋電動幕（增益2.7，詳細請參閱這裡），前方三聲道是獲得EISA歐洲影音協會2016-2017年度最佳家庭劇院喇叭系統大獎的Opticon 8與Opticon Vokal。微信公眾號hdkong
影音訊源是本站4K UHD BD播放參考機OPPO UDP-205，這是當前整體影音性能最強的全球最頂尖旗艦機種，本站超深入的器材評鑑剖析報導請見這裡。實際上，本站視聽室參考系統是以Denon AVR-X7200WA與AVR-4520CI雙旗艦環擴所打造的9.1.10（19.1）聲道架構（請見這裡），喇叭配置當然足敷搭配Pioneer SC-LX502最多7.1.2聲道接續之所需，右圖所見是本站左右聲道參考喇叭DALI Opticon 8的高音模組特寫，深入器評請點擊這裡參閱。
整套系統的超低音使用本站參考器材M&K Sound旗艦超低音X12（左圖，詳細請見這裡），它配備兩支12吋低音單體推挽運作，推動空氣量相當于一支18吋單體，以內建400瓦RMS（峰值功率700瓦）的后級驅動，并通過THX最高階的THX Ultra 2規范認證。Pioneer SC-LX502與左右聲道DALI Opticon 8之間連結的喇叭線是本站參考線材A.R.T. Monolith 4.6（右圖），詳細器評請見這裡。
接續OPPO UDP-205、Pioneer SC-LX502及本站參考4K投影機Sony VPL-VW520ES的HDMI線材，是本站參考線FIBBR Pure Series「純系列」光纖HDMI線（左圖，本站深入器評請見這裡）。包括Pioneer SC-LX502與其他所有器材都放置于「管迷精品音響」Castle城堡系列參考音響架（右圖）上開聲，其層板為42mm厚的芬蘭進口白樺木板，支柱則為50mm直徑的6061高強度實心鋁合金，整座音響架組合后剛性及抑震性能都十分優異，各位可點擊查閱本站先前的專文報導。
速度、密度與質感兼具的演繹，電影及音樂表現都精彩
相對于售價接近兩倍的旗艦機種SC-LX901，這部入門款SC-LX502環擴聲音表現與其差距最大之處，在于整體的透明感與音場的寬深程度有所不及，但敏捷明快的反應、層次鮮明的解析則殊無二致，尤其低頻部分之優異更是超越入門款環擴級數不少！怎么說？許多此價位帶的器材（包括環繞擴大機）往往在低頻方面只能做到量感之提升，而無法兼顧質感、解析及速度的傳達，不過Pioneer這部SC-LX502確實很不一樣，它或許是相近價位帶環擴裡極少數在「看電影」之外，還能夠水淮地演繹交響樂團現場演出節目者。當然，SC-LX502對弦樂組、木管、銅管與各式打擊樂器的遠近定位，以及個別演奏表情的描繪無法如同SC-LX901那般精淮細膩，但已遠遠超出大眾對新臺幣六萬元環擴表現之期待。
右手追擊大鼓，隨即用左手掌按住鼓皮減弱其馀震，以求讓接連的鼓擊聲更清晰的手法，經由Pioneer SC-LX502驅動DALI Opticon 8等喇叭與M&K Sound X12主動式超低音，竟然能夠相當清晰地展現出來，顯見本機的低頻速度感與解析確實不俗。
弦樂組部分，SC-LX502無法如同SC-LX901般清楚描繪前后排低音大提琴的遠近，但是從小提琴、中提琴、大提琴至低音大提琴寬廣高低音域的均衡度相當好，適當調整各聲道喇叭的EQ就能有頗為和諧的順暢銜接，也能清楚分辨不同提琴音色的差異，對一部中價位環繞擴大機而言實屬不易（尤其是音域重迭范圍頗大的小提琴與中提琴）。
另外像是成員眾多的合唱段落，SC-LX502確實無法達到SC-LX901可以「數人頭」的精淮程度，但各聲部的演唱及呼應都可以「分得出來」，對于僅僅屬于中價位環擴且沒有Front Height聲道「加持」的本機而言，確實已經非常不簡單，而且就人聲的中頻范圍而言，SC-LX502的厚度也超過一般對中價位環擴之期待。
截至目前為止4K UHD BD電影光碟多以Dolby Atmos音效為主流，《哈利波特》系列八部電影4K UHD BD是極少數搭載DTS:X音效者，在前幾部的《哈利波特》電影裡第二集《哈利波特：消失的密室》（Harry Potter and the Chamber of Secrets）是其中整體音效最佳者，尤其是「蛇妖」出現時的音效。像是這個哈利波特在走廊聽到蛇妖聲音出現的鏡頭，即使只搭配了兩支天空喇叭，SC-LX502依然能將聲音與形體扎實地呈現在視聽室上方。另外，本片結尾哈利波特在密室裡水道遭遇蛇妖的段落，蛇妖的聲音更是精淮地結像在視聽室后方與側面，并且隨著鏡頭的移動而有著具體的移動音效，這說明了本機各聲道之分離度與連貫性之優異。
此一優點也顯現于《刺客教條》（Assassin's Creed）男主角被架上機器與數百年前祖先經歷連結的段落，此處有不少「現在」與「過去」時空交迭、快速切換之變換，透過使用5.1.2配置Dolby Atmos的SC-LX502環擴，可以將交織場景的不同空間感清楚地傳達，倘若做不到這一點，本片驚心動魄的力度將會減弱許多。
《長城》（The Great Wall）開頭饕餮怪獸群進襲的片段，守軍以雙節棍擊打大鼓傳達軍令，眾多大鼓齊鳴的場面搭配M&K Sound X12超低音，同樣彰顯出本機過人的低頻速度與解析——不僅量感充足，鼓皮的彈性與接連的鼓擊都清晰感受且韻律分明，這是一部中價位環擴難得之處。阿強家庭影院導購平臺
《長城》飾演男主角的麥特戴蒙與同伴被俘押至北樓，進入「人力升降梯」后由頂層往長城頂端移動，左右兩側的水流聲與「各層樓」的環境聲空間感不斷變動，到達最頂層前「鶴軍」跳臺舉升前「門板」掀開的聲響，即使天空聲道僅有一對依然相當扎實，顯現Pioneer SC-LX502的聲音密度與包圍感性能確實不錯。
《長城》片尾男女主角躲在高塔向下攻擊饕餮獸王，綁在箭上的炸藥被獸王身邊護衛彈開在空中爆炸的音效，原本就預期SC-LX502的「爆發力」應可「又快又猛又扎實」，不過本機竟然能夠展現爆炸震波由中心向外如同甜甜圈般擴散的聽感，著實大大出乎我意料之外！倘若不是聲音細節與密度充足且各聲道分離度高，是無法達成如此表現的，還是那句老話：僅僅是中價位環擴的Pioneer SC-LX502確實不簡單！
不只是古典曲目，本機對于流行歌曲的演繹同樣精彩，《歡樂好聲音》（Sing）從頭至尾有種類眾多、配器多樣的流行音樂演唱，SC-LX502從鋼琴、電吉他、打擊樂、男聲到女聲等各式曲風都可應對自如，將不同氛圍營造得鮮明到位。
《玩命再劫》（Baby Driver）是畫面與音樂結合十分緊密的電影，而且音樂內容涵蓋嘻哈、饒舌、搖滾、電音舞曲與爵士等多樣類型，倘若音響系統不能將不同音樂的表情都精淮到位地傳達，那么整體觀影的韻律節奏其實會受到影響，而使得本片的精彩度大大降低。Pioneer SC-LX502的表現如何呢？當然是無可挑剔蘿。
《捍衛任務2：殺神回歸》（John Wick: Chapter 2）是近期影音皆為示范級的槍戰動作片，不僅手槍、散彈槍等槍械眾多，場景由古城、鏡屋到捷運站變化多端，不同槍枝擊發時的爆炸聲與空間迴響皆有差異，其實相當考驗多聲道系統細節刻畫與音色分辨能力，本機可說是輕松過關。tdntmepa.cn
《決戰異世界5：弒血之戰》（Underworld: Blood Wars）吸血鬼族兩位「教官」進入圓柱型鐵籠內對打，兩者的動作都非常快捷，在鐵籠內的移動也有360度環繞的音效，本機充分展露中頻段的速度感與幾無空隙的包圍能量。
整體而言，Pioneer SC-LX502除了出色的速度、密度與質感之外，電影或音樂演出不同空間感的演繹是其強項。而說到空間感，有什么比《圣母峰》（Everest）電影開闊無邊的場景更寬廣呢？前面多次提到本機在5.1.2配置時在視聽室側面、后方與上方音場的包圍感相當優異，但令我驚訝的是即使前方音場沒有Front Height聲道，僅有左、中、右三支喇叭的狀況下，SC-LX502在這個圣母峰「變天」暴風雪突然來襲的段落，前上方遠處的雷鳴依舊深遠，雖然這與本站左右聲道參考喇叭DALI Opticon 8離背牆超過1.7米之遠不無關系，但也顯現Pioneer SC-LX502環擴的前方音場營造能力不弱，倘若用家左右聲道喇叭只能貼牆擺放就有點可惜了。
先鋒功放SC-LX502主要性能規格：
形式：7.2聲道環繞擴大機環繞音效：對應新世代Dolby Atmos及DTS:X，可做5.1.2聲道配置
數位類比轉換晶片：AKM AK4458，可對應至PCM 768kHz或DSD 11.2MHz的Hi-Res高解析音樂檔
輸出功率：每聲道最大150瓦（6歐姆負載時，兩聲道模式）
前面板輸出入端子：HDMI輸入一組、USB一組、MACC SETUP MIC一組、6.3mm耳機插孔一組
背板主要輸出入端子：HDMI輸入六組（全部對應HDCP 2.2）、HDMI輸出兩組、乙太網路埠一組、超低音前級信號輸出兩組、數位音訊輸入三組（同軸一組、Toslink光纖兩組）
后級喇叭端子：9聲道（Front兩組、Center一組、Height兩組、Surround Back兩組、Surround兩組），Height與Surround Back同時僅能有其中一對發聲
消耗功率：250瓦
待機消耗功率：0.1瓦
尺寸（寬×高×深，mm）：435×185×395
重量：12.1公斤
