自從4K規格推出以來,有一個新規格成了廠商和影像玩家們追逐的焦點,就是HDR,也就是所謂的「高動態對比」。顯示器材跟軟體如果都支持HDR,將能呈現出更亮的亮部,表現出超越傳統顯示器材的對比度,讓畫面看起來更有力度,所以近年所有顯示器材都在標榜支持HDR,投影機不斷想辦法提高亮度、增加對比。
阿強有話說:目前投影機在4K HDR方面的亮度和對比度呈現這塊都還是比較弱的,尤其是HDR算法各家都是有自己的主見,處理方式不同,最重要的還是亮度跟不上,對比度達不到,而這主要是投影機的原因(好多投影機在HDR模式下觀感更差就是這個原因),幕布只是被動顯示,好的幕布對畫面確有提升,但只是一種變通!被動亮度過高會增加眼晴的疲勞度,這是以往全高清時代大家都認同的,而4K HDR時代 影像中部分的高動態對比及高亮影像對于色彩的準確還原提升很大,但被動幕布增強的方式應該不是長久之際,如同全高清時代隨著投影機的亮度的增強,參考級的零增益幕料還是越來越受歡迎,只是這個過程可能很長,這種變通的方式也許會保持很長時間。但不要忽略整體畫面變亮后針對長時間觀看的眼睛有什么樣的想法?
阿強有話說:目前投影機在4K HDR方面的亮度和對比度呈現這塊都還是比較弱的,尤其是HDR算法各家都是有自己的主見,處理方式不同,最重要的還是亮度跟不上,對比度達不到,而這主要是投影機的原因(好多投影機在HDR模式下觀感更差就是這個原因),幕布只是被動顯示,好的幕布對畫面確有提升,但只是一種變通!被動亮度過高會增加眼晴的疲勞度,這是以往全高清時代大家都認同的,而4K HDR時代 影像中部分的高動態對比及高亮影像對于色彩的準確還原提升很大,但被動幕布增強的方式應該不是長久之際,如同全高清時代隨著投影機的亮度的增強,參考級的零增益幕料還是越來越受歡迎,只是這個過程可能很長,這種變通的方式也許會保持很長時間。但不要忽略整體畫面變亮后針對長時間觀看的眼睛有什么樣的想法?
不過內行玩家就知道,投影效果并不是靠投影機就能完成,還有一個重要的角色,就是銀幕,所有的影像最終都要靠銀幕反射才能成像,如果銀幕無法呈現夠好的對比度,投影機做得再好也是枉然。但問題是,傳統銀幕并不容易拉大對比,當增益(Gain)做的很高,可以得到更亮的畫面,但不容易壓低暗部。如果是采用低增益銀幕,可以獲得很沉的暗部,但就不容呈現很亮的畫面。
日本投影機大廠OS很早就察覺到市場變化,三年前開始著手研究,希望開發出能突破傳統限制,能對應HDR的銀幕,結果還真的成功了,去年發表了世界首款能對應4K HDR的銀幕,型號HF102,也是OS新開發的第四類銀幕。臺灣代理商文登系統科技則是本月在臺正式發表,為此,日本OS的社長、銷售與市場總監、開發工程師都來了,可見對這款產品的重視。
為何說這是第四類銀幕?因?yàn)镺S過往銀幕技術可以分成大類型:
「擴散型」:光線到達銀幕之后,會呈現180度的均勻反射,反射角度就像一個半球。這種銀幕的好處是視角廣、色彩自然,但缺點就是無法做的很亮,而且容易受到外光影響,OS的WF302型銀幕就屬此類。

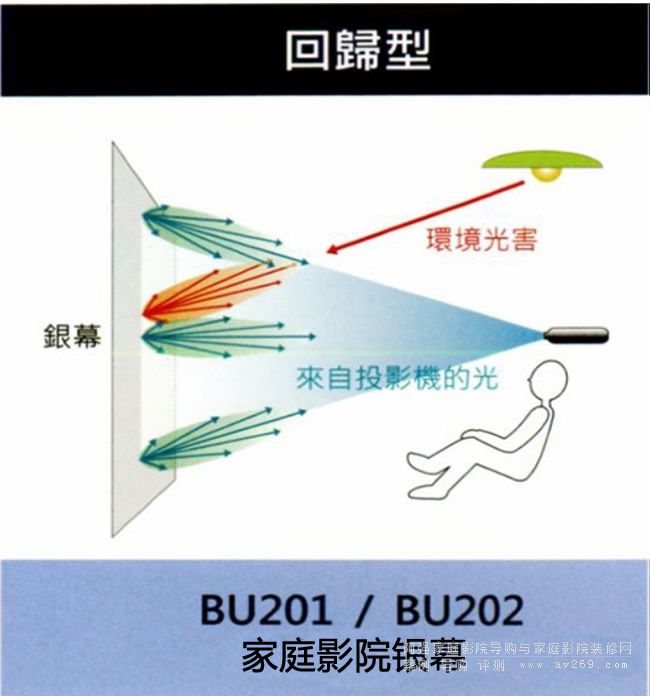

「回歸型」:當光線到達銀幕之后,光線會循原路反射回去,反射范圍有一定限制,如圖中所示。它不僅可以抗外光(不讓外光反射到觀眾),而且投影機投射的光線還能集中,所以能獲得很高的亮度。OS的BU-201就屬此類,最高增益達到2.7,±17度的可視角內也有1.35。但它的缺點就是暗位無法如WF302深沉,色彩表現也不如WF302厚重。

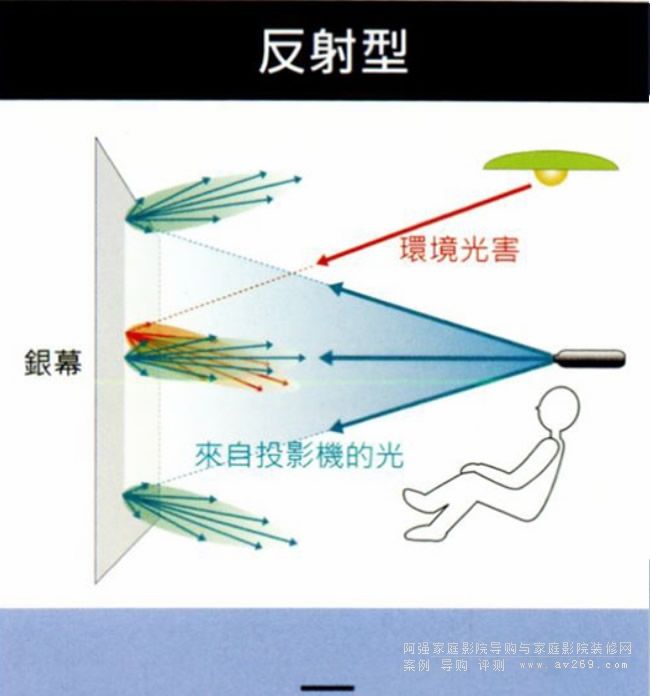

「反射型」:就像鏡子一般,入射光線會以相同反射角度向另一個方向反射。
而OS新開發的第四種類型銀幕稱為

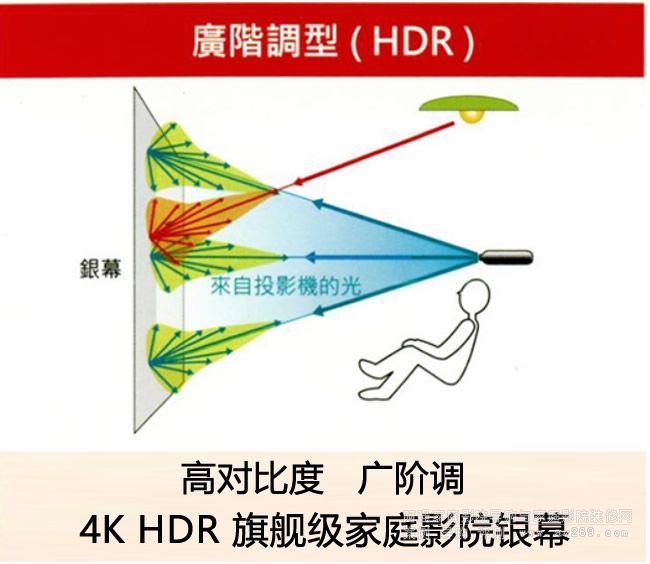

「廣階調型」,它成功結合了「擴散型」WF302和「回歸型」BU-201的特點,它以類似WF302的編織層作底,雙層不規則編織,表面則是有類似BU-201的超微細玻璃珠。它的最高增益值也達到2.7,但是這個2.7的可視角度極小,只有±3度的范圍,為何這么小呢?因?yàn)楦咴鲆娌⒉皇撬ㄒ坏哪康,HF102的設計并不是要復制一款增益2.7的銀幕(這個效果BU-201已經達到了),而是要「拉大對比度」。
「廣階調型」,它成功結合了「擴散型」WF302和「回歸型」BU-201的特點,它以類似WF302的編織層作底,雙層不規則編織,表面則是有類似BU-201的超微細玻璃珠。它的最高增益值也達到2.7,但是這個2.7的可視角度極小,只有±3度的范圍,為何這么小呢?因?yàn)楦咴鲆娌⒉皇撬ㄒ坏哪康,HF102的設計并不是要復制一款增益2.7的銀幕(這個效果BU-201已經達到了),而是要「拉大對比度」。
當對比度一拉開時,你可以在畫面上感受到更強烈的明暗反差,讓HDR效果能更徹底展現,告別過往銀幕「高增益就暗不下去,低增益就亮不起來」的困境。而HF102就是一款能拉大對比度的銀幕,OS表示,它的對比度是自家擴散型銀幕WF302的十倍,也因此OS稱其為「高對比度型REIRODORU」銀幕(也譯作「廣階調型」銀幕)。而REIRODORU這個字的前段RE,是代表Resolution of Light,也就「光的解析力」。當銀幕能更細膩呈現光線的明暗層次與階度變化時,畫面的力度和感染力就出來了,例如夜晚城市的影像,黑背景可以更深沉,而城市的霓虹燈光能更耀眼,兩者有更大反差,給視覺的就是更美更強烈的感受。
而HF102達成的效果其實還不只如此,要知道,當明暗對比更強烈,階調變化更寬廣時,也代表疊合上去的顏色將會有更多層次、更好的厚度,而HF102確實有比「回歸型」銀幕更好的色彩。再來,當明暗反差更強烈,也能讓畫面上的光影變化更強烈。還有,當明暗的反差更強烈,也能讓影像的「明暗交界」處變得更分明,所以眼睛會覺得細節更銳利了、輪廓更清晰了,好像畫面的解析度提高了。
而銀幕的特性并不會因?yàn)椤赣捌?K HDR」才啟動,它會對所有的投射光線有反應,所以就算是播放「無」HDR的4K影片時,也會因?yàn)槊靼捣床畹睦,讓眼睛感受更大的?duì)比度,甚至有接近HDR的效果。如果播放的是2K影像,也會因?yàn)榧?xì)節更鮮銳、輪廓更清晰,而有提高解析度,近似于4K的視感。OS以HDR為目標的設計,改善了銀幕的對度表現,也等于無形中從基礎改變了一切,創造出能全面提升畫質的銀幕。

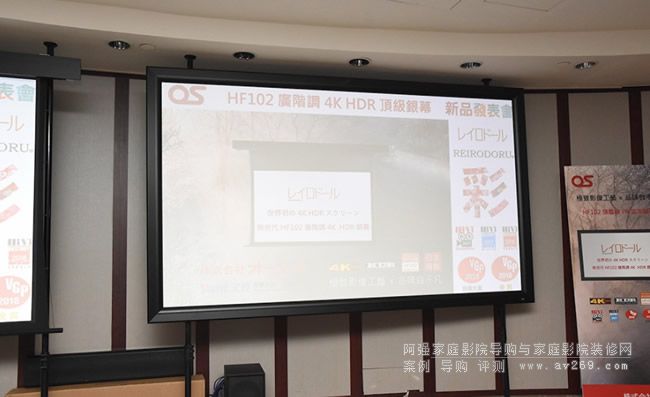

發表會現場搭配Epson EH-TW8300(2,500流明)和EH-TW10500(1,500流明)進行示范,播放了許片段,效果真的迷人,我們能同時在畫面上感受很大的明暗反差、很大的可視角度,左右60度內的畫面均一性頗高,色彩鮮活自然,而且影像相當細緻,輪廓鮮明,銳利度高。重點是,除了4K HDR影片之外,播放4K SDR影片、甚至是2K影片,都一樣有細節銳利、對比優異、色彩鮮豔的效果。
這樣的銀幕當然會受到肯定,HF102自去年在日本推出之后,獲得日本Hi-Vi雜志2017年冬季、2018年夏季Best Buy排行榜銀幕類第一名,同時也獲得VGP 2018技術大賞,與VGP 2018銀幕金賞。如果你想為投影機搭配一款頂級銀幕,絕對應該考慮HF102,它能讓你看到新技術帶來的全面影像提升。(文/韓享良)
OS對這款銀幕的發表相當重視,連日本OS社長Mr. Okumura都來了。他在致辭時表示,他跟臺灣代理商文登合作已經十馀年了,非常感謝這些年來文登的協助。而現在的市場瞬息萬變,OS會時時關注市場變化,持續為消費者提供更好的服務與產品。

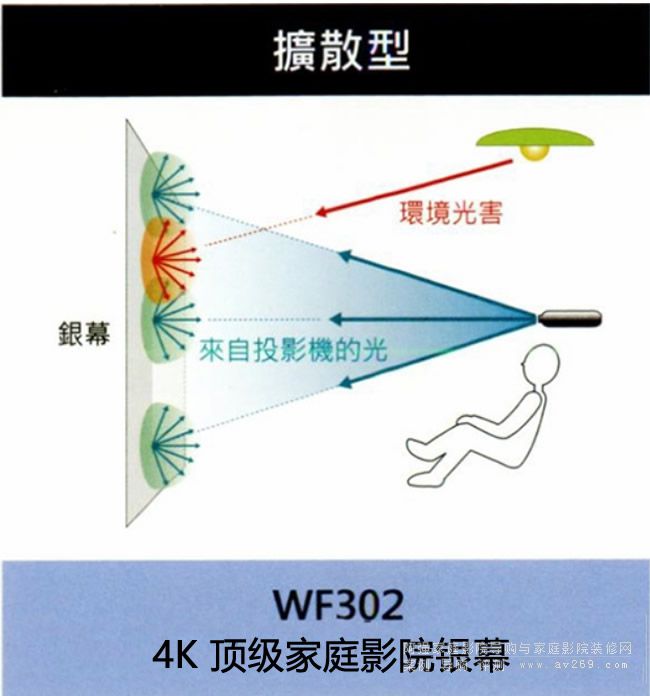

OS在開發新銀幕之前,先檢視了舊有技術,先前OS擁有三種銀幕技術類型,第一種是所謂的「擴散型」:光線到達銀幕之后,會呈現180度的均勻反射,反射角度就像一個半球。
「回歸型」:當光線到達銀幕之后,光線會循原路反射回去。
「反射型」:就像鏡子一般,入射光線會以相同反射角度向另一個方向反射。
而本次開發的HF102是OS的第四種顯像技術,是為了對應HDR而做的專門設計,等于同時融合了「擴散型」和「回歸型」的特性。

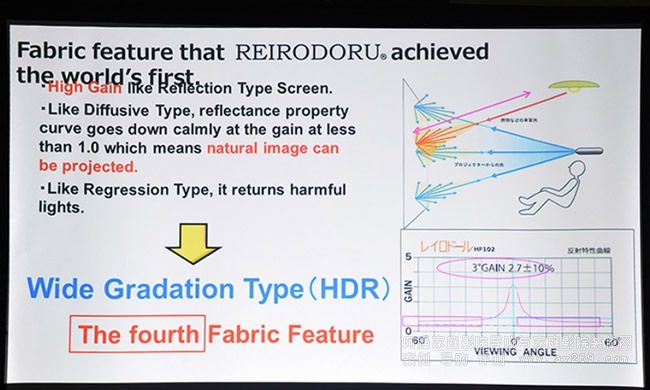

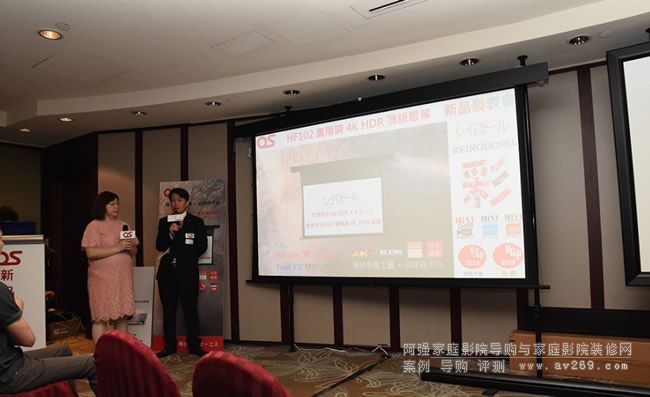

現場簡報強調,這種第四種銀幕技術是Wide Gradation Type(廣階調型),能展現HDR的明暗對比效果。
OS HF102的反射特性相當特殊,在正負3度范圍內可以達到2.7增益,而在此范圍之外的變化量很小,等于可視角度相當大。

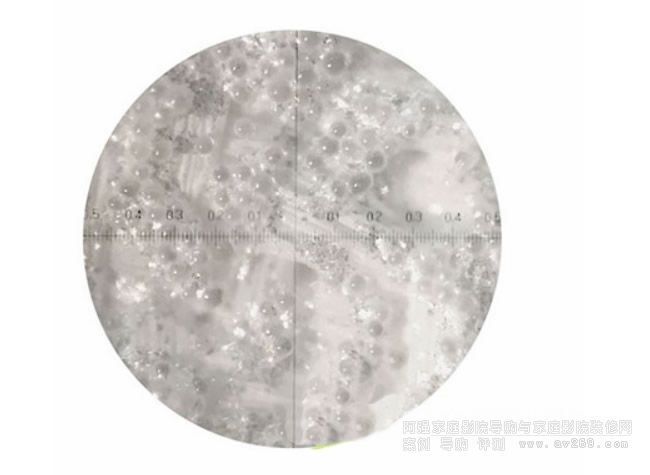

這是顯微鏡下的HF102幕面,可說是結合了「擴散型」銀幕的編織層設計,和「回歸型」的超極細微珠。原廠人員表示,不規則的編織與分布是成功的關鍵,也因?yàn)檫@樣的作法,讓OS的產品不容易被抄襲。

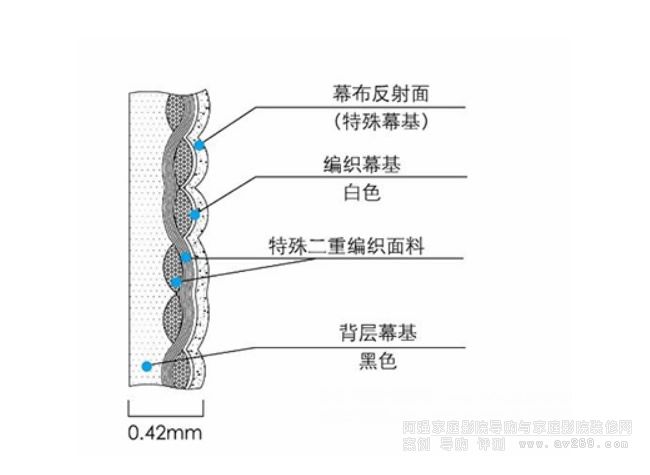

這就是幕面的結構圖。大家可以看到結構頗為複雜,基底為雙層隨機編織(不像某些平價產品為單層編織)。而且現場人員還表示,OS的銀幕加上微珠之后,表面還會再做涂層,以維持幕面的穩定,所以不會像市面上有些珠光幕會有「掉珠」的現象。

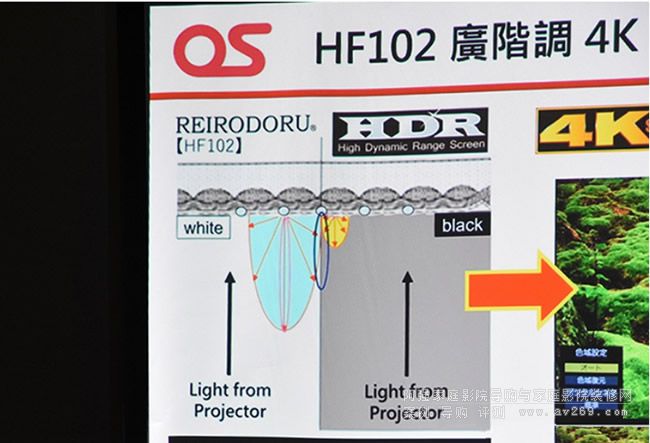

為什么HF102能讓影像看起來更細致,好像銳利度提高了一般?這就是關鍵,上面說過,HF102的特性特殊,光線在「在接近垂直入射角」的狀態下投射,增益會大幅提高,而只要一偏離這個垂直入射角的狀態,增益值就會大幅降低,讓其幕面的光線發散狀態像是一個尖錐型,而不像擴散型銀幕的半球型。所以當明暗交界時,或相鄰色彩相交時,明與暗、色與色之間互相「侵犯」的狀態就會降低許多,讓明與暗、或色彩與色彩之間的邊界顯得更為銳利。
OS為這款銀幕定立了一個新名字:REIRODORU,這是兩個字的組合,前面是英文的Resolution,而這里指的并不是一般畫素的解析度,而是Resolution of Light,也就是「光的解析度」,而后面的IRODORU,是日文里的色彩的意思。也就是說,當光的解析度(明與暗的對比、灰階層次)拉大時,連帶的也能讓色彩變得更有層次更鮮活,所以絕對不是只有提高對比度那么簡單而已。

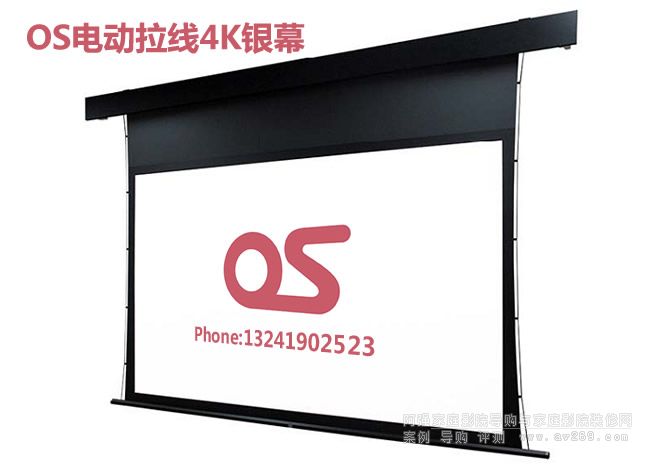

現階段適用的銀幕外框型式:STP頂級電動線拉張力幕。
PA高質感絨布框固定框幕。

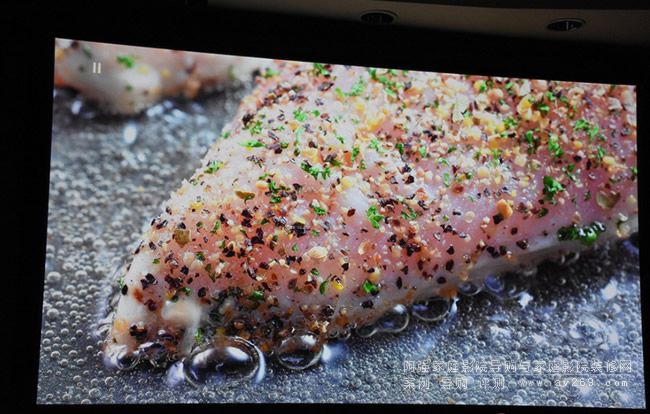

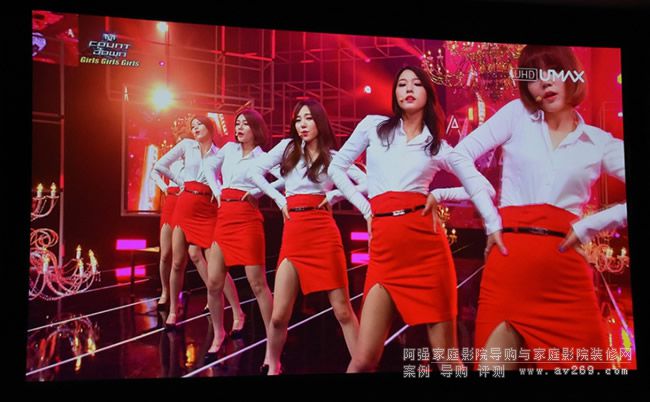

以下是現場投影示范的實拍畫面,沒有修圖。因?yàn)楣P者是坐在座位區域手持相機直接拍攝,當然無法拍出畫面最完美的一面。不過即便是這樣的拍攝,仍然能感受HF102高對比的一面,黑與白、光與影、明與暗之間都有很大反差。而且HF102確實不是只有提升對比度,就連物像的實體感、細膩度、色階變化都有非常優異的表現,看久了,真的很像在看120吋的高級平面電視,畫面均整細膩,色彩自然鮮活,相當迷人。
