Lexicon mc10高端前級處理器拿到手的您最需要什么？應該是找資料學習，然后安裝調試，整合等等！今天阿強為大家提供一些有用的資料，包含windows系統和MAC系統的調試軟件、C4智能控制驅動及RS232控制代碼，還有收集的大拿的l"M10調試藍皮書原文"

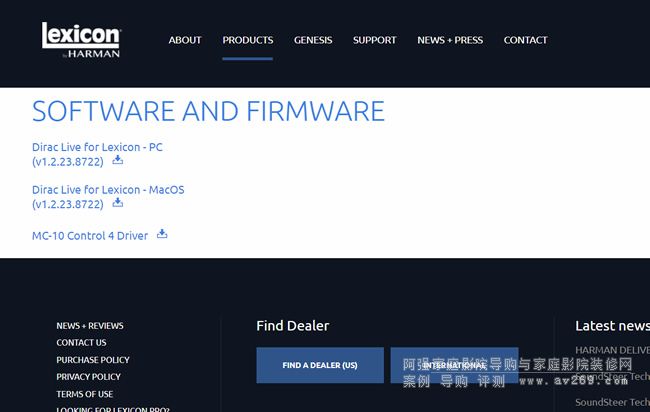

可以訪問國外網站的朋友可以直接進入這個頁面進行下載：https://www.lexicon.com/productdetail/~/product/mc-10.html
如果進不去的朋友可以點擊下面阿強為大家準備的網盤鏈接下載：
RS232控制代碼文件查看：
C4 智能控制驅動
Windows系統調試程序PC Dirac_Live_for_Lexicon_v1.2.23.8722_Setup
MacOS Dirac Live for Lexicon v1.2.23.8722.pkg
Lexicon MC-10 前級解碼 萊斯康解碼器
了解準備了以上的資料后就進入最后階段調試：一起來看看宅男曦哥的文章吧

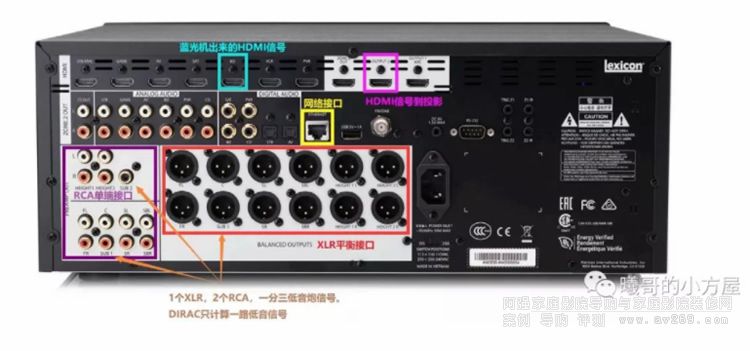

這是從官網手冊上下載的MC-10菊花圖，曦哥把幾個主要的接口標注出來。如果是XLR平衡線，請關注紅色區域；
如果是RCA單端線，請關注紫色區域；
從碟機出來的HDMI，請插入藍色區域；
通往投影儀的HDMI，請插入玫色區域；
如果你沒有把黃色區域填滿（網線），
請不要開機，因?yàn)殚_機了以后，也找不到DIRAC。
麥克風接線方面的問題是最多的。而80%的燒友都會把這條USB線接到MC-10上。這是錯誤的！請一定記得接到電腦的USB接口。Tips1：千萬記得接好網線再開機，同時保證MC-10與你裝好DIRAC軟件的電腦始終能保持在同一個局域網里。這個局域網如果可以鏈接外網將會使整個調試效率更高。
Tips2：建議各位提前在某寶上找那種帶夾子的麥克風支架，因?yàn)镸C-10里面只有麥克風，并沒有支架。
Tips3：記得打開你的后級、炮、以及一切你需要開啟的驅動型設備。甚至有可能還會需要開到投影儀（或者電視機）一類的顯示設備。
軟件下載：（直接參照阿強發的官方鏈接和網盤鏈接下載即可，記得和你的電腦系統對應）
調試準備:
在軟件調試的初始階段，你先要打開你的全套系統；并確保在系統開啟之前，網線已經聯通MC-10與調試電腦（用路由器連接）。
首先介紹Tips，否則讓你欲罷皆不能。

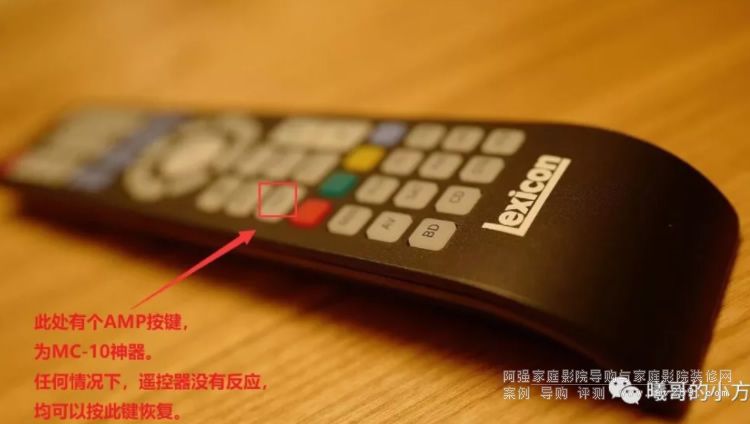

AMP鍵，是LEXICON MC-10的神器，一定記得
首先按一下MENU，顯示MC-10的主菜單。（MC-10的菜單有中文，在General Setup項里，Language分項里選簡體中文）

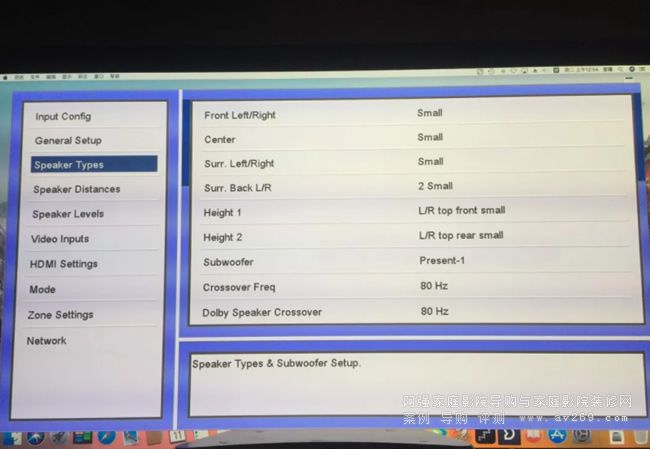

找到Speaker Types。根據各位MC-10燒友自身系統的部署，把需要打開的喇叭全部開通。曦哥家里是7.1.4（常規的7個就不說了）天空Height 1/2，一共4個喇叭都是吸頂喇叭，那么就選Top front/rear。關于喇叭的大小，曦哥還是都推薦Small（�。绻刑厥鈵酆玫睦蠠�，可以自行調整。
基本上，曦哥上面這幅圖能夠比較好的表達需要設置的地方，7.1.4按照圖上的設置就不會有大問題。
值得注意的是，如果是多炮選手，請把Subwoofer（低音炮）里選成Present-2，就可以把SUB1/SUB2這兩個RCA接口都打開了（XLR接口的低音炮信號默認SUB1）。
基礎調試：

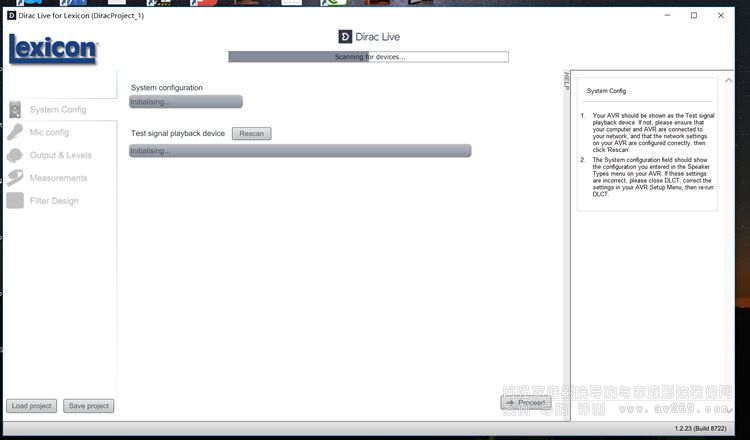

打開你電腦上預裝好的DIRAC，正常情況下（曦哥已經強調了2次網絡問題），你可以看到你的LEXICON MC-10。
如果找不到，請檢查你的網線是否插好。友情提示，如果發現了局域網的鏈接故障，重現插好網線后，需要關機重新啟動MC-10（使用機器前面板的物理按鍵）。得到以上圖片以后，可以點擊藍色箭頭（右下角）指著的Proceed（下一步）按鈕。你就可以看到下面這幅圖。

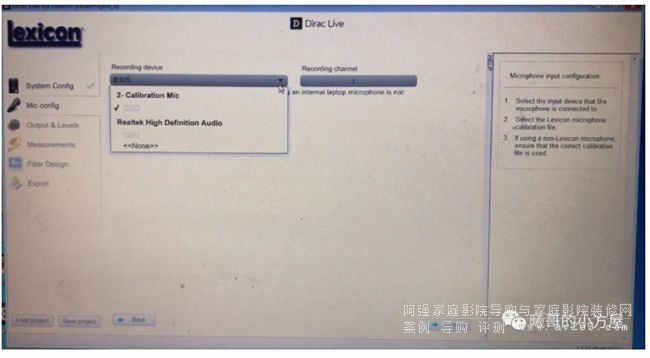

點擊麥克風（MIC）下拉菜單，找到Calibration Mic，這個就是測試麥克風，點擊下面三個“□□□”（上圖打勾的位置）。

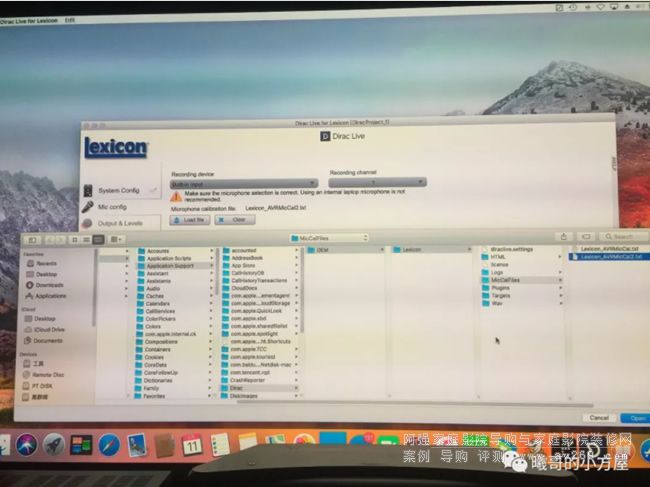

然后點擊幾乎就是鼠標當前所在位置的那個Load file按鈕，在默認目錄下就可以找到一個叫 Lexicon_AVRMicCal2.txt 的麥克風校正文件，雙擊確認。如果找不到默認目錄，請參照曦哥MAC系統的文件路徑。然后進入最麻煩的一步，希望各位燒友要有點耐心了。
當你把MIC朝上豎立在皇帝位以后（利用前面Tips里提到的某寶購買話筒架），你先需要調整麥克風的輸入增益（靈敏度）input gain。我們的調整思路是，讓整個系統的背景（環境）噪音在-30db左右。
輸入增益越高，測試的值越準確。實測的會后，曦哥如果選擇+4以上，就會因?yàn)榄h(huán)境噪音太高無法通過（這也是很多人煩DIRAC的地方）。當然，直接鼠標拉動input gain滑條到0，可以保證大多數人能通過測試。
還是在這個頁面，逐個點擊每一個播放▲按鍵，找到那個音量最小的喇叭聲道。
將這個音量最小的喇叭聲道，獨立音量電平開滿（單獨拉動獨立滑條到最右邊）。然后調整屏幕上方第二排Output volume滑條，這個就是主音量電平，使得剛才音量最小的喇叭聲道的測試音回歸到-12db的位置。點擊■按鈕，保持這個聲道的滑條以及Output volume滑條，不要輕易改變。
逐個點擊▲按鍵，調整其他所有聲道的獨立音量電平，讓他們每一個的測試音都能在-12db附近。
左邊主箱（第一個單獨聲道）的測試音電頻是非常重要的，一定要盡可能的保證它的測試音電頻在-12db位置（這樣下一步測試通過的成功率會很高）
全部都調試完成以后，就進入第四步，測試環節。

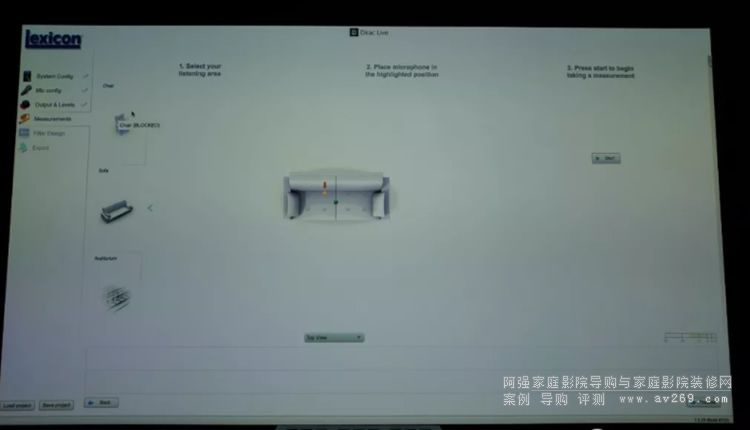

三種測試模式的區別就是測試點的多少，曦哥選椅子（Chair），上圖鼠標位置點擊椅子，這樣就只需要收集一個測試點的數據。值得注意的是，DIRAC的MIC非常靈敏，測試的時候，盡量保持周圍的環境不要發出任何聲響。如果能離開測試房間，那就最好了（曦哥測試的時候，曾今因?yàn)樯荷涸谟耙羰彝饷娴目蛷d里走路，拖鞋碰到地板的微弱聲音而測試失敗）。這個階段是失敗率非常高的階段，但一旦度過，后面就一馬平川了。

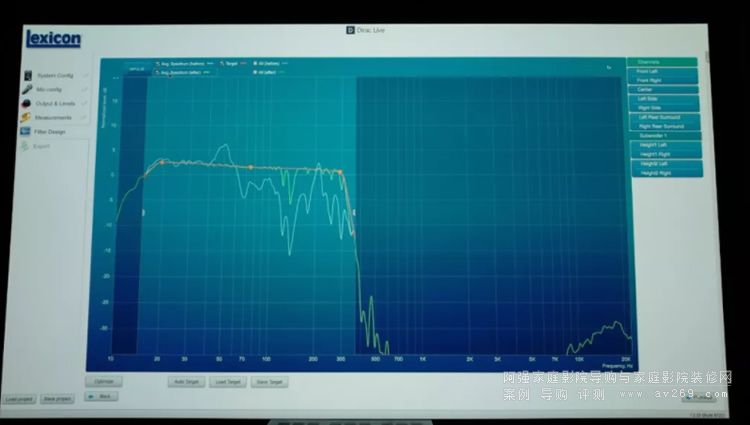

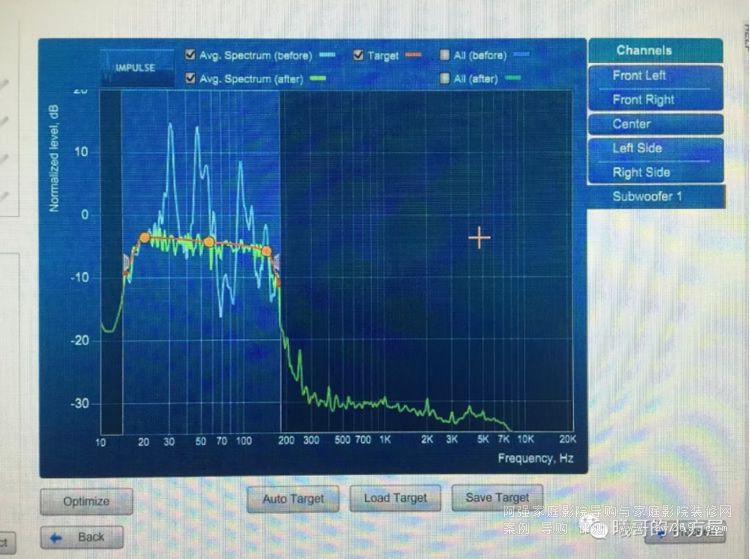

測試結果出來以后，右邊可以清晰的看到你每個喇叭的頻響情況。上圖是曦哥Sub1的曲線，橘黃色帶有三個自動目標點的那條線就DIRAC為你設計的目標曲線，你可以在坐標圖里拖動任意黃點來進行調整。拿Sub1的曲線舉例子，如果感覺家里極低頻方面駐波有點多，你完全可以把最左邊的點往正下方挪動一些。這樣降低了極低頻的電平，使得炮的速度更快，杜絕觀影的時候出現惱人的嗡嗡聲。當然，這些都是進階操作，DIRAC的標準曲線還是非常有參考價值的。曦哥建議在熟練掌握DIRAC的EQ規律以及多次聆聽各類片源回放以后，再做調整。
一切目標曲線設計好以后，點擊Optimize按鈕，就可以開始EQ計算了。結果出來以后，你可以看到DIRAC的EQ計算能力還是非常不錯的，削峰填谷都很厲害。
順便說一句，左上角有個IMPULSE的藍色按鈕，可以看到你上一步測試的時候MIC收音的情況，以及根據基礎聲道（一般是低音炮）所調整的相位情況，后文會提到。

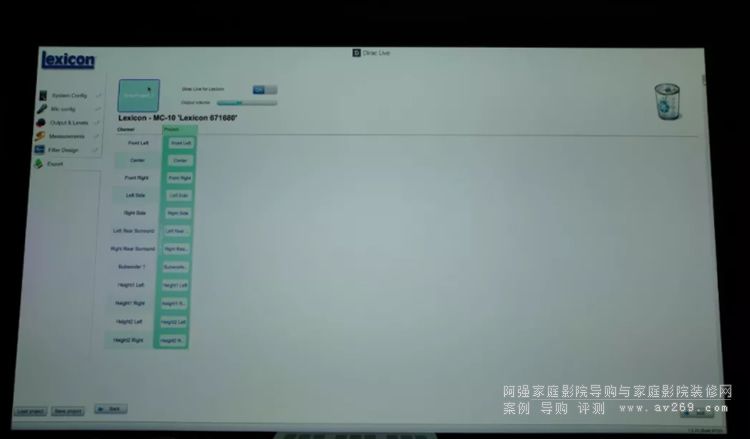

最后一步，也是最重要的一步。測試完畢，別忘了把結果上傳到MC-10。先將DIREC LIVE FOR LEXICON的虛擬撥桿調到ON。然后將鼠標位置的藍色方框，直接拖到下面的綠色空白方框里面，上傳就開始了。順道還可以保存一下Project（點擊Save Project），哪天心血來潮要自己手動EQ的時候，不用在跑一遍失敗率奇高的測試環節（主要是MIC的靈敏度太高了）。
退出測試，進入MC-10，再次校正每個聲道的音量電頻，這里值得注意的是，請自備一張多聲道系統粉噪的測試諜，DOLBY ATMOS 2016之類的就可以。測試諜的粉噪要比MC-10的要更加準一些。當然一個經過數據校正的聲壓計必不可少。
曦哥的DIRAC EQ就全部完成了。
再叨叨兩句非常需要注意的：

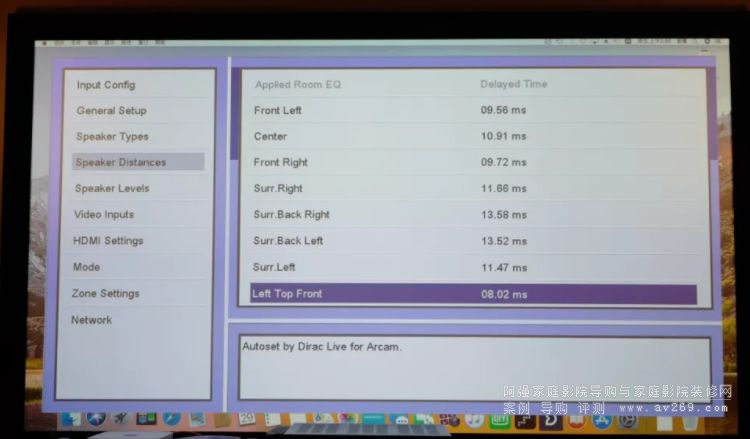

第一，主選項里面的Speak Distances，翻譯成中文是喇叭距離，但是實際上這個“距離”描述的是相位延時，所使用的單位是MS（毫秒）。千萬不要以為是喇叭到皇帝位有多少毫米，然后用皮尺去拉距離以后，一頓亂改。還是那句話，要相信科學。第二，曦哥家里環境真的非常小，即使將Sub1主音量旋鈕打到直通進行前級測試，前級設置低音炮電頻-10（最�。┑臓顟B(tài)下，低音炮聲音還是太大。因此，在這種極端情況，還是要考慮調整低音炮自身的電頻旋鈕，以達到體感覺得舒適的狀態。一定要保持高中低三段要均衡，不要因?yàn)檫^分迷戀低頻按摩帶來的快感而蓋住中高頻，那樣就本末倒置了。
進階調試
在我們熟練掌握了DIRAC EQ工具以后，我們可以通過調整目標曲線的位置來進行進階調試。
我們先用一位MC-10燒友的圖來舉個栗子（舉高一點，讓大家都看到）。

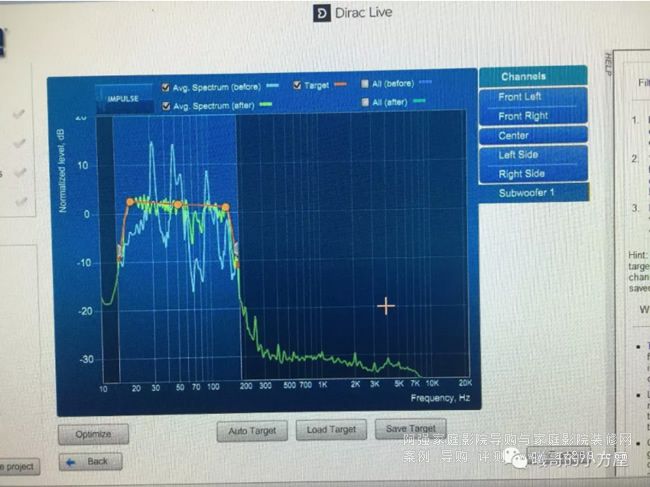

這位燒友家炮的曲線可以說相當“炸吧”，而DIRAC填谷本身也是有計算極限的。從上面的圖里，我們可以清楚的看到，按照DIRAC給予的自動目標點（Auto target）進行EQ：15-30HZ被填谷太多
50-80HZ超出填谷極限
大多數沒有經過聲學處理的空間，遇到這樣的曲線，并不奇怪。這也是滴管一度熱銷的原因。
可是，具有自動計算+手動調整功能的DIRAC，能否盡可能的解決這個問題呢？曦哥在昨天進行遠程調試的時候，試圖做了一些自動目標點的移動，讓DIRAC修正目標曲線時，變得更加有效。
消峰并不會出太多失真，但是填谷就會需要非常多的儲備功率。曦哥的思路是通過三個自動目標點的移動，讓整個目標曲線都平行向下移動。在3個點同時降低了6.5db之后，形成了一個新的目標曲線。
讓我們來看看這條新目標曲線的引導下，DIRAC會給予我們什么樣的驚喜？

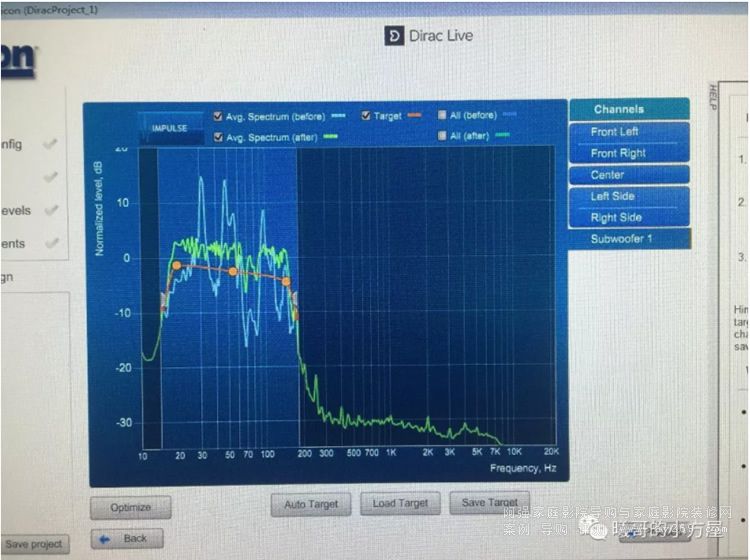

從上圖里，我們可以很清楚的看到，通過整體向下平移目標曲線，我們獲得了許多良性的改變：非EQ性下潛更深
50-80HZ有效填谷
我們可以看到，哪怕是如此極端的曲線，DIRAC依舊可以通過有效的手動EQ調整，來提高整個低音炮的性能，獲得其應有的效果。
當然，我們這里并不提倡用這種大面積“填谷”的方式來解決低頻的問題。不單說有炮功率（控制力）不夠，有可能出現拍邊；光說這種過多的填谷，在大空間環境下的失真，導致低頻的層次感、打擊力因消失殆盡，確實有點得不償失。
其實，并不是每一個炮都可以用這種方式來解決問題。當一個極限的小空間里遇到一個下潛非常厲害的炮時，這個手動功能就變得不那么有效了。

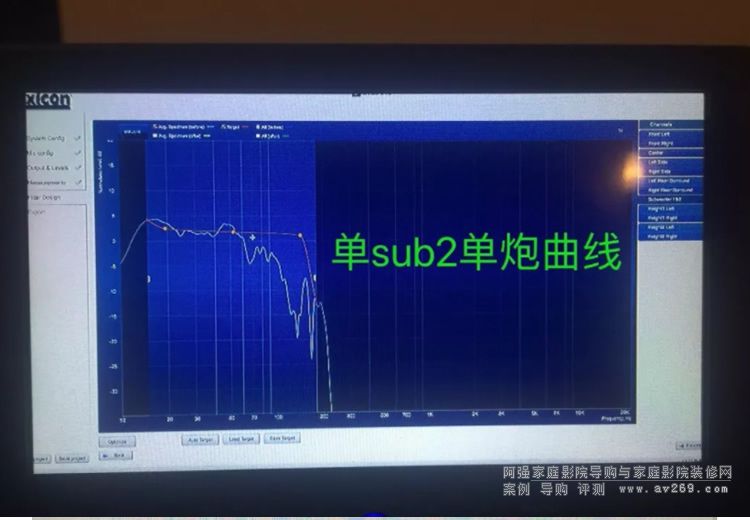

曦哥悲劇的8平空間遇到一個下潛能到8HZ的SUB2，就是如此

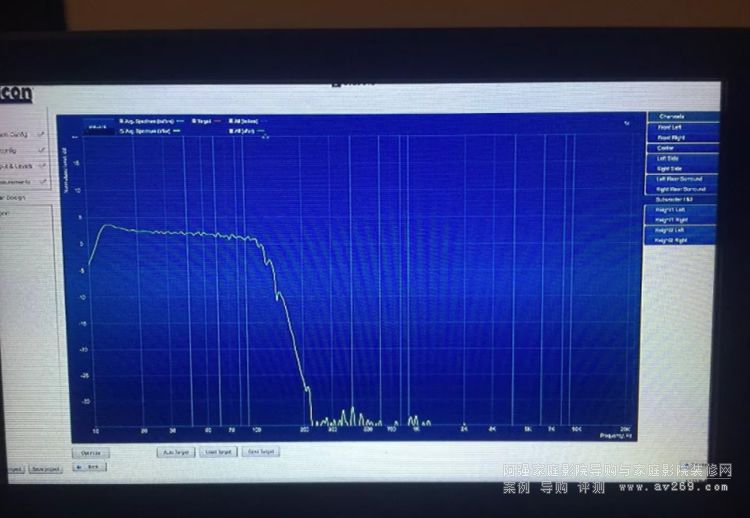

曦哥家里的SUB1的表現還不錯，但是在低頻的厚重感與打擊力還是有些不足。在升級了SUB2以后，曦哥家里的原始曲線變成了上圖這樣。同樣，曦哥采取了向下平移自動目標點的方式，幾乎可以把120HZ以內，完成“只削峰不填谷”�？墒窃趯�(shí)施過程中，曦哥發現了一個無法解決的新問題。

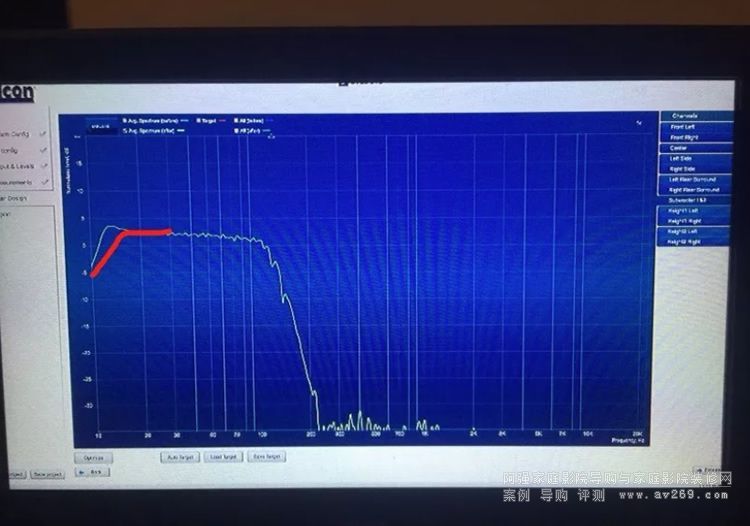

無論曦哥怎么調整，在14HZ總會形成一個2-3DB的峰。這個峰，其實就是駐波形成的。在不能進行有效低切的前提下，標曲線平行向下移動越多，這個峰將會越來越明顯。雖然調整了目標曲線以后填谷的面積小了，但是這種駐波直接導致了觀影時候的轟頭。其實，曦哥認為比較好的曲線應該是這樣的。
在曦哥家里，如果想要達到這樣的效果，必須滿足以下條件之一：換一個下潛不那么深的炮
換一個帶低切的炮
換一個帶低切的低管
換房子
這就是個很悲劇的例子，不過曦哥依舊會繼續進行嘗試的。
