美國Velodyne威力登低音炮 Digital Drive Plus 使用手冊介紹
Digital Drive Plus與老款的區別及改進
● 改進了房間校正功能及更精確的EQ優化功能
● 增加單元磁鐵配重，內部體積增加了28%，加固內部螺栓的固定支架及支撐板，更大限度的減少振動
● 改進音圈散熱功能，單元材質由Rohacell泡沫復合材料上的玻璃纖維制成，比老款碳纖維單元更硬、更輕、更強
● 在原有功率的基礎下增加了Velodyne專有的能量回收系統，效率更高；電路系統增加了伺服回路加速計控制驅動單元，該加速計每秒可進行3000次測量，遠遠超過老款每秒的16次測量，失真更小。
威力登DDP系列三種調試模式 Digital Drive Plus具有豐富的連接接口及調試方式
●Auto-EQPlus模式
●Manual-EQ模式
●Self-EQ模式
Auto-EQPlus模式：這是一種對于大多數用戶來說，最輕松、省事的調試方式。

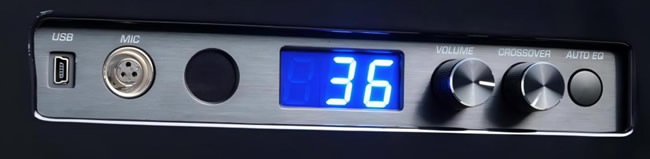

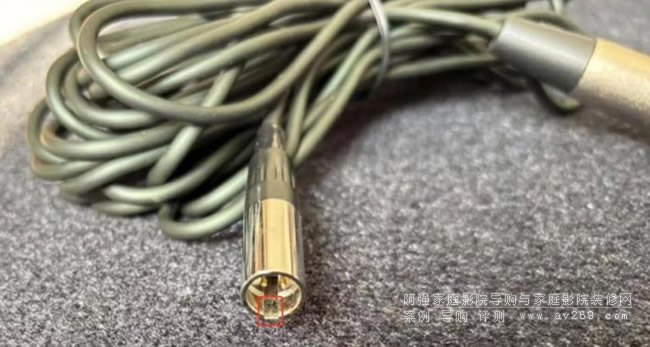

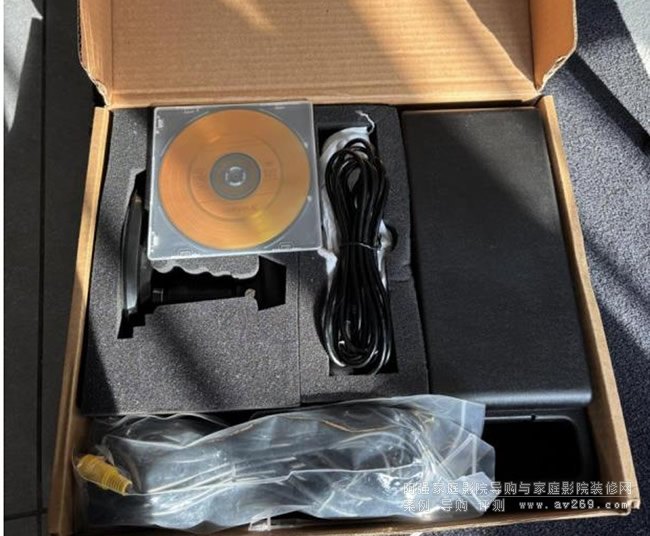

連接好機器附帶的威力登拾音器話筒配件，（請檢查所有的線材插拔在關機下進行，注意對齊插槽插入拾音器），架置在聆聽區話筒90度朝上，按下前面板的AUTOEQ按鍵，或威力登附帶的遙控器按下數字鍵321,DDP便會自動運行Velodyne預設好的EQ模式，威力登DDP系列內置了192KHZ的20-200HZ粉紅噪聲測試信號，無論此時的DDP低音炮在房間的任何位置，都會將自身20-200HZ的頻響曲線拉的接近平直，把自己等化掉，這一模式已經考慮到不同環境對低頻的影響，自動完成頻率調整，以確保最佳的低頻表現。AutoEQ特別適合 那些對調音要求不高，或者沒有復雜音頻調試經驗的用戶，讓他們能夠在最短時間內獲得出色的低音效果。
Manual-EQ模式:遙控器321為自動模式，12345進入設置菜單，908為恢復出場設置。

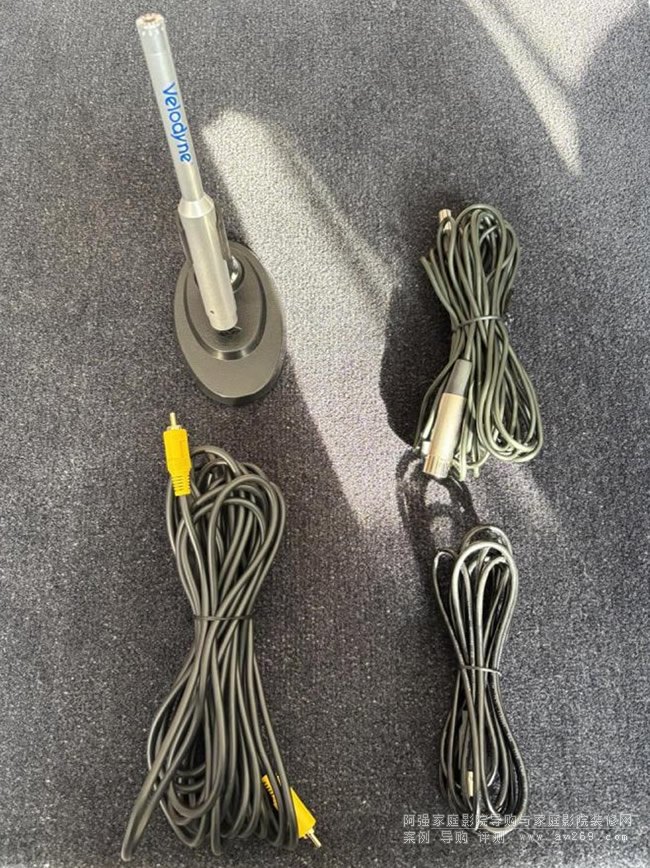

用機器附帶的黃色視頻線鏈接電視機的AV接口或準備一個外置帶AV頭接口的小顯示屏（以我使用的7寸便攜迷你的小顯示屏為例），用來查看低音炮內置參數及設置，另一端插入低音炮背后的VIDEOOUTPUT，將拾音器話筒90度
朝上放置于最佳聆聽區，wav格式的數字掃頻文件（請?jiān)诰W(wǎng)址https
://www.velodyneacoustics.com/en/manuals-and-documents/中下載或找當?shù)貐^(qū)域產品經理獲�。�，帶兩節七號電池的遙控器，低音炮通電開機。

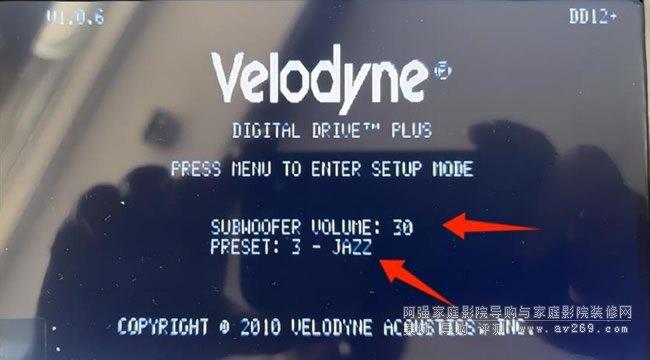

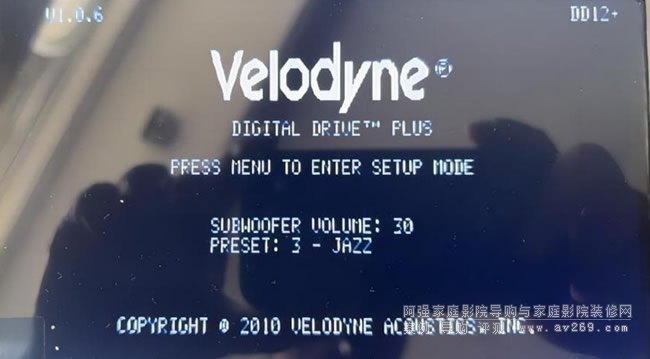

開機后會通過小屏幕看到主界面，默認模式為PRESET：3 -JAZZ模式，默認音量SUBWOOFERVOLUME：30

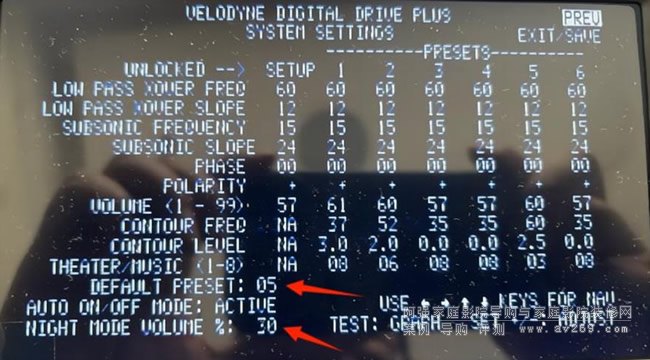

更改開機默認模式請將遙控器對準低音炮點擊12345進入設置模式界面，點擊右上角NEXT進入?yún)?shù)設置修改

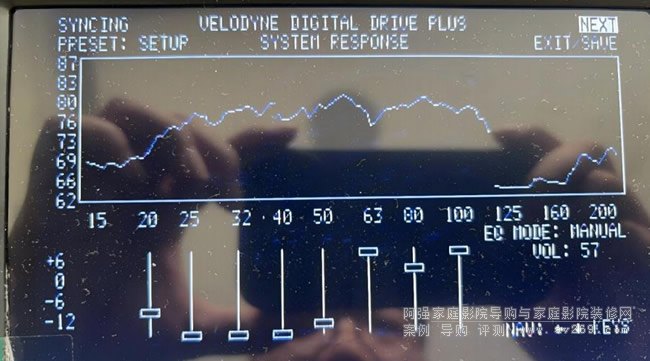

通過播放器播放數字掃頻文件，點擊低音炮前面板最右邊的AUTO EQ或遙控器上的EQ，開始自動掃頻校準房間曲線，此時釋放雙手，曲線會根據房間環境及音響系統自動修正削峰填谷，直至低音炮同步屏幕自動重啟，調試結束，當退出或重啟時會有兩聲微響，這是正常的現象，在退出設定前可先將放大器的音量調小。

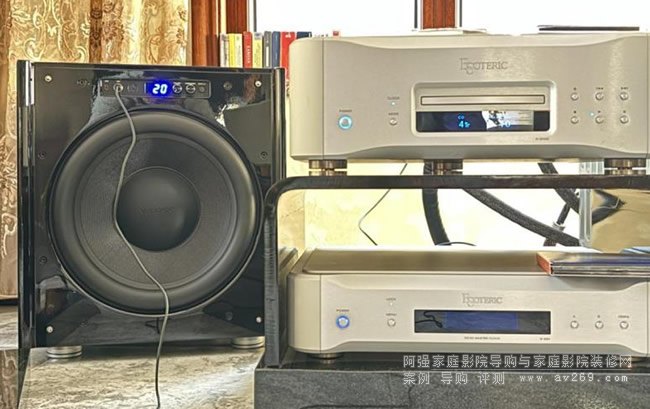

立體聲HiFi系統調試方法
和影院調試同理，把掃頻文件的CD唱片放入CD機系統（區域產品經理獲�。┻x擇我們需要更改的調試模式，這里舉例為Rock搖滾樂模式進入調試界面，播放掃頻文件，這時我們可以先把低音炮遙控器右上方的靜音按鍵摁下，看下立體聲系統的頻響曲線，根據音箱的擺位調整測試出一條較為平坦的曲線，然后取消低音炮的靜音，關閉前級音量，看下低音炮此時的音量是否和主箱接近，這里我用HAA的AudioTools進行音量的校準，最后開啟前級及低音炮的音量開始自動對系統進行融合，直至低音炮同步屏幕顯示器重啟，調試結束調整后如果在80HZ~100HZ左右出現比較明顯的低谷，均衡器調到最高也不解決問題的話先不要用Contour Frequency與Contour Level進行加強調整，因?yàn)檫@個低谷很可能是相位（Phase）沒有調整正確，導致這個頻段和主音箱低頻聲音進行了抵消，這時應該以每15度調整相位項的數字，反復按TEST查看聲音曲線的變化，直到最理想平滑直線的狀態。
關于立體聲系統的連接，如果前級有SUB OUT或者M(jìn)ainin獨立的低頻輸出請接駁這里，如果不是獨立的SUB OUT而是多出的輸出組，可將輸出L/R直接輸出給低音炮的輸出，如果也沒有可以通過播放器（如CD機）輸出接低音炮輸入，再由低音炮輸出接立體聲功放，這樣由低音炮的分頻管理系統來管理整個系統，或者將DDP的紅白輸出接入環繞聲前級/處理器或合并式功放的左右模擬輸入。

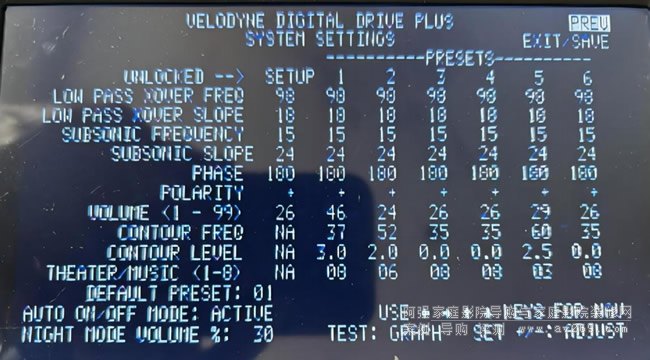

Contour Frequency與Contour Level，具體功用是在不改變整體音量電平的前提下，指定加重或降低某一特定頻段的響應，例如偏重音樂你可以選擇將55HZ左右的頻段加重，偏重狂暴點的可以選擇加重35HZ等，如果你覺得極低頻部分太過了，你可以選擇subsonic freq一項設定對極低頻段如15—25HZ進行斜率衰減，這樣聽感上會更干凈快速，但是下潛就會有影響，如何取舍還得看每個人的聽音習慣了。調整均衡器時要注意看調整的是哪個模式，在左上角會顯示01-06表示，不要調錯了。另相位一旦調好后可以將SETUP列和PHASE(相位)行交匯的那個數字調整為合適的相位數，這樣整行就都修改成功了，最后選擇保存時選YES。
參數設置介紹
● Low Pass Xover Freq.（低通濾波器分頻點）：圍15Hz～199Hz。
● Low Pass Xover Slope（低通濾波器分頻斜率）：6dB、最高48dB，每6dB一檔。
● Subsonic Frequency（低頻截止頻率）：設定范圍15Hz～35Hz，把低于設定值以下的頻段濾掉。
● Subsonic Slope（低頻截止分頻斜率）：48dB，每6dB一檔。
● Phase（相位）：0 °~ 180 °, 每15 °一檔。
● Polarity（極性）：當極性設為「+」，相位調整范圍為0 °~ 180 °; 若設為「-」，相位調整范圍為0 °~ -180 °。
● Volume：可在各預設值設定不同的超低音音量，例如爆破場面猛烈一些，可以設置較高的Volume數值。
● Contour Frequency與Contour Level：在原本的等化調整之外，如需特別加強或衰減某個特定頻段，可在這兩項作調整。
● Theater/Music（1～8）：這是DDP系列的特有功能（大部分的主動式超低音沒有伺服電路），當設定數值為「1」時，本機內建的伺服電路是在「少控制」的狀態，減少伺服電路對DDP的「約束」，使它能輸出較大的音壓。此項數值若設定在「8」，則是將伺服電路的控制開到最大，犧牲一部份輸出、換取最佳的精準度。因此本項調整數值越靠近1，較適合在電影播放時使用（Theater）；播放音樂時，則應將此數值調整在接近8的檔位上。

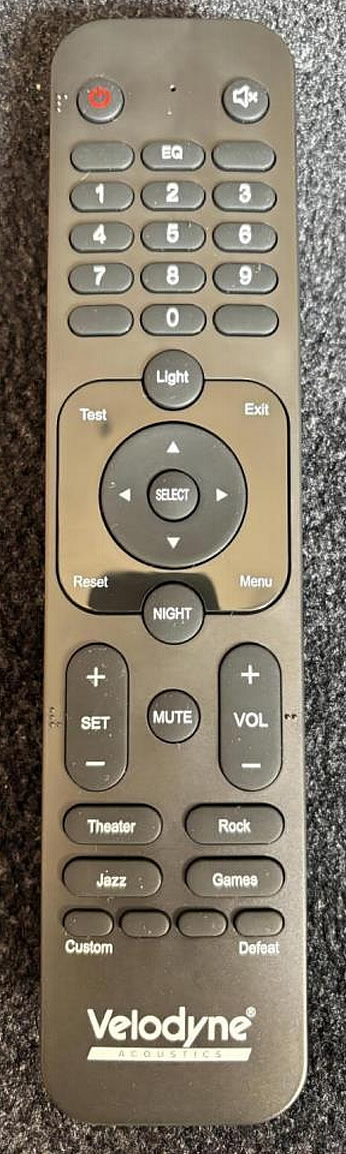

遙控器的功能介紹
●PWR – 電源開關：使低音單元進入“工作”狀態或“待機”狀態。
●MUTE – 靜音-對低音炮靜音和取消靜音。
●NUMERIC KEYPAD –數字鍵盤：用于進入設置模式及其他功能
●LIGHT – 指示燈-低音炮的前面板“威力登”LOGO指示燈表示開啟或關閉。
●NIGHT – 夜間模式–限制重低音揚聲器峰值輸出，以表明重低音夜間模式。
●TEST – 測試-用于設置測試界面之間切換和安裝過程中的系統界面。
●RESET – 復位-用于復位儲存在設備中最后一次的設置值，取消現在分頻器設置界面的設置。
●EXIT – 退出- 退出設置模式。將詢問是否要保存在退出之前的設置。
●MENU –菜單–使屏幕進入設置模式。
●SELECT – 選擇-要切換字段值。
●SET (+/-) – 設置：增加或減少一個參數EQ的Q值，或設置在設置頁的值。
●VOL (+/-) – 音量(+/-)-升高或降低您的低音炮的音量。藍色（Velodyne）數字的增加或減少
●Theater – 電影模式
●Rock – 搖滾樂模式
●Jazz – 爵士樂模式
●Games –游戲模式
●Custom – 自定義模式
●Defeat – 線性不經EQ模式

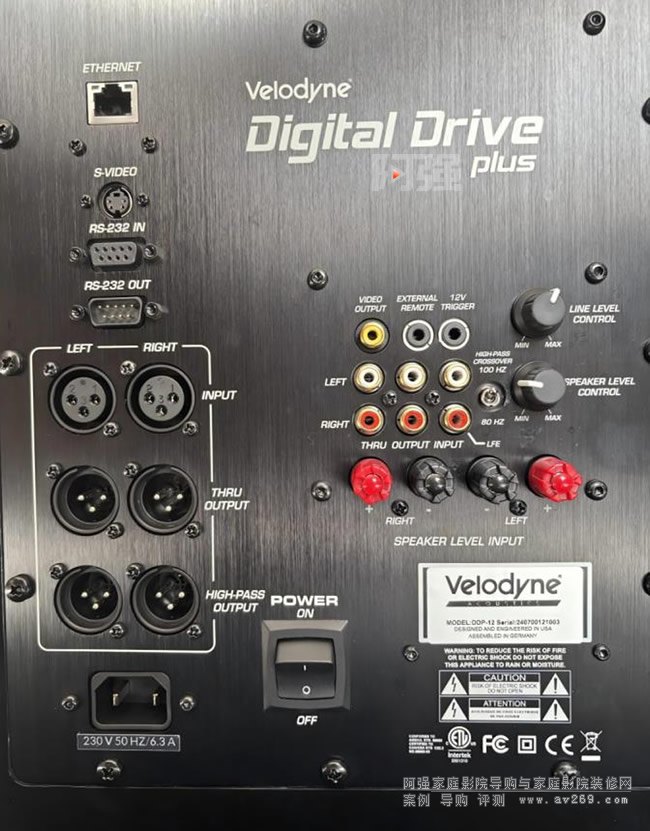

低音炮背面設置介紹
●Power--電源總開關，ON代表工作狀態，長時間不使用的話撥到OFF位置代表關閉。
●電源接口--注意！請于接駁電源線前將電源總開關撥到OFF位置，以免做成損害！如拔除電源線前也應先將電源總開關撥到OFF位置。
●RS232IN--此接口供接駁個人電腦作軟件下載升級使用，或接多一只DDP系列超低音用。
●RS232 OUT--外接多一只DDP系列超低音使用。
●VIDEO OUTPUT--S VIDEO，COMPOSITE，S端子或普通RCA影像輸出，只可用其中一組輸出給電視機或外置屏幕，顯示DDP系列的調校菜單。
●LFEINPUT--平衡輸入。
●MICINPUT--連接附送麥克風以量度和調校低音EQ使用。
●EQ OUPUT VIDEO/LEFT/RIGHT--均衡器輸出，影像及左右音頻輸出，原裝跟機接線。黃色插頭的視頻線接COMPOSITE，紅白色線接EQ OUTPUTLEFT白色/RIGHT紅色。而另一端黃色線接去顯示屏的影像輸入。紅白線接去環繞聲前級或合并式功放的左右輸入
●THRU--沒有調整的輸出插座。
●OUTPUT--高通輸出，將80Hz或100Hz以下的訊號去掉。
●INPUTLFE--超低音訊號輸入。
●REMOTE SENSOR--外接搖控接收器，如果超低音擺放的位置搖控不到的話，可加裝紅外線接收器，將接收器放置于可操控及視線范圍內即可。
●VOLUMEUP/DOWN--UP=加大聲，DOWN=減小聲。
●SPEAKERLEVELINPUTRIGHT/LEFT –當接駁兩聲道合并式放大器時，而放大器本身沒有Pre out和Main in接口時，可于擴大器的喇叭接線輸出多一組喇叭線接去此輸入。
Self-EQ模式

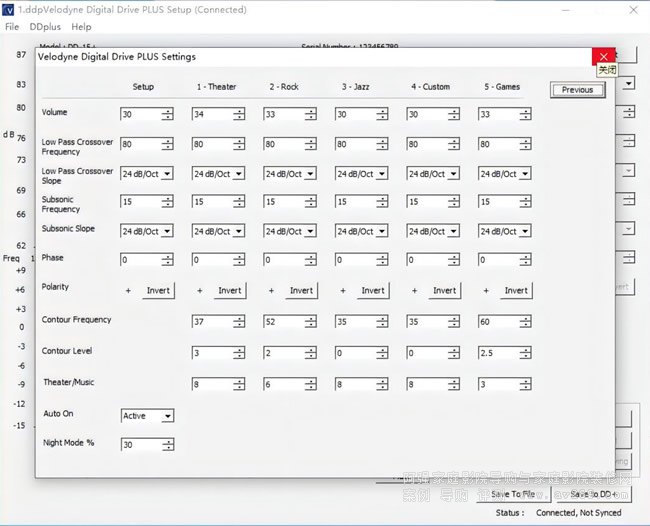

（根據需求手動調整8段EQ及Q值參數）將數據線在DDP關機下插入前面板的左上角USB插口，另一段給到PC端電腦（目前尚不支持MACos系統，只支持windows系統，在網址https://www.velodyneacoustics.com/en/manuals-and-documents/中下載安裝包）安裝成功后會進入以下界面
REW+低頻管理DSP雙炮影院模式
先將前級進行配置、分頻、音量校準的設置，隨后拉出單炮曲線進行低音炮音量校準，這里需要注意的是先通過屏幕進入單只低音炮的參數設置，將單炮的模式修改為默認的模式記下這個模式把內置的分頻關閉或通過低音炮前面板音量旁邊的旋鈕將分頻打到199HZ后的無數字（分頻關閉狀態）隨后保存關閉系統，手拉手進行多炮串聯，此時這只低音炮的視頻連接可以去除，

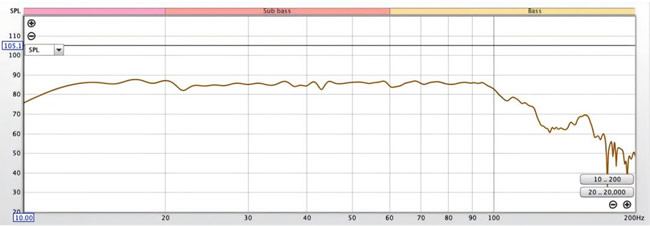

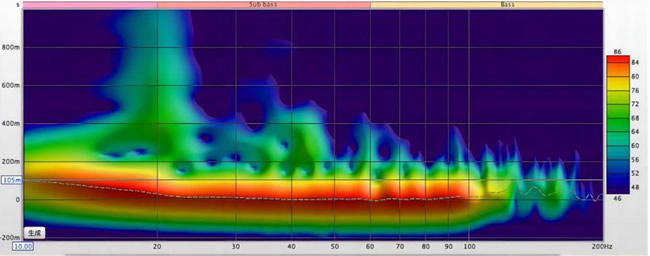

將屏幕進入第二只低音炮系統選擇和第一支低音炮一樣的默認模式同樣將分頻關閉，在參數設置中更改相位配合第一支低音炮，用REW進行測試，直至找到一條相對平直沒有大谷的曲線，最后通過REW的相位對齊工具手動微調延遲參數加載低管導出數據，最后調試前級Dirac或Audyssey以此房間兩臺DDP的曲線及能量圖為例，在20HZ會看到部分的駐波及消散不夠的問題，可通過局部聲學處理進行最后改善。
最后在這里祝愿大家都有一個運氣不錯且理想的低頻試聽環境
