• 7路RCA輸入端子
• 7組揚聲器輸出端子
• 額定功率：200W RMS 每聲道8 Ohms from 20Hz to 20kHz
• 匹配揚聲器最低阻抗4 Ohms
• 增益：34dB
• 頻率響應：20Hz to 20kHz +0.1dB/-0.1dB
• 總諧波失真：Less than 0.05% at full power ratings
• 信噪比：Greater than 108dB
• 觸發器電壓：3.3 to 24 Volts DC ± 10%, 3.5mm T/S jack
• 電源電壓：230V 50Hz 7 Amp (export)
• 尺寸 (H x W x D): 15.2cm x 43.8cm x 41.3cm
• 重量: 12kg

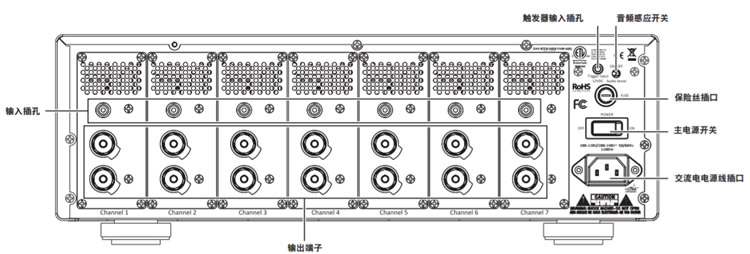

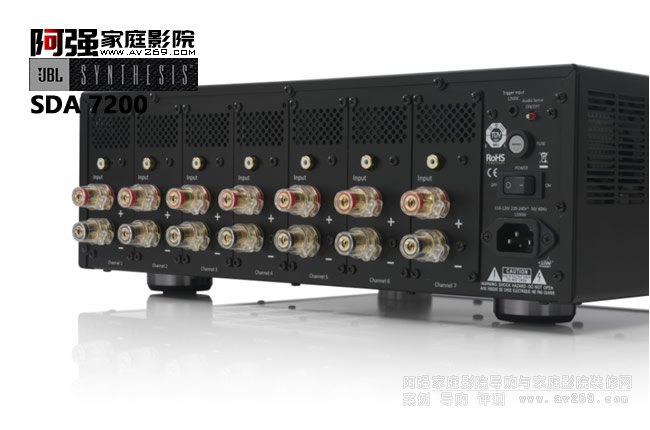

輸入插孔：請將這些插孔連接至環繞聲處理器或外部 EQ 的音頻輸出。
注意：所有通道都是一樣的，您可以將處理器或 EQ 的任何輸出通道連接至任何輸入。
輸出端子：通過功放的線纜，將這些端子連接至揚聲器。請時刻注意極性的準確，SDA-7200 上排的正極/紅色輸出必須連接至揚聲器的正極/紅色端子；SDA-7200 下排的負極/黑色端子則必須連接至揚聲器的負極/黑色端子。
注意：使用裸線連接時，請確保來自任何揚聲器連接的絞線不會互相接觸，也不要接觸到后面板任何部分；同時，請確保正極和負極線纜不會互相接觸。
注意：將揚聲器線纜連接至端子后，請用手將揚聲器的接線柱螺母擰緊。請勿使用工具，也不要太大力。
觸發器輸入插孔：如果需要讓功放自動打開/關閉，請選擇一款能夠發出 5VDC 至 16VDC 的兼容產品，然后將其觸發器輸出連接至此插孔。請使用功放隨附的觸發器線纜，或每一端都有一個 3.5 mm單聲道連接器的任何線纜。
注意：如果有線纜連接至此插孔，前面板的待機/開機開關 3 將會被停用。
主電源開關：要使用產品，請將此開關調撥至 ON（打開）位置。處于 OFF（關閉）位置時，功放即斷開交流電連接，并且對任何控制都不會有任何反應。正常操作過程中，此開關應保持在 ON（打開）位置；如果因度假等原因而長時間不使用設備，請將此開關調撥至 OFF（關閉）位置。
交流電電源線插口：請將設備隨附的交流電電源線連接至此插口，電源線插頭插入交流電插座。
保險絲插口：如果功放完全無法使用，可能是其保險絲熔斷。更換保險絲前，請先將主電源開關調撥至 OFF（關閉）位置，這是非常重要的。
重要注意事項：為確保持續的安全和正常操作，更換保險絲時，請使用類型和額定值都與原裝保險絲相同的保險絲。如有任何疑問，請勿自行更換保險絲，并請聯系您的經銷商或安裝專員。
音頻感應開關：此開關是用于決定如何打開 SDA-7200（或激活以進行操作）。
• SDA-7200 出廠時，此開關被調撥至左側 ON（打開）位置。在此位置，當任何輸入插孔上有音頻信號時，設備便將自動打開。音頻信號消失后 30 分鐘左右，設備將自動關閉。
• 此開關調撥至右側 OFF（關閉）位置時，功放即處于手動控制模式；在沒有連接觸發器線纜的情況下，按前面板的待機/開機開關，即可打開功放。
注意：如果有線纜連接至觸發器輸入插孔，那么，音頻感應功能和前面板的待機/開機開關都將被停用。
揚聲器接線
不管使用哪種通道配置，安裝的最后步驟都是使用高品質的線纜將功放連接至揚聲器。SDA-7200 采用接線柱端子，能夠連接裸線、平接線片或香蕉插頭。為確保能夠在不減損清晰度和分辨率的情況下，將 SDA-7200 產生的高品質音頻傳輸?shù)綋P(yáng)聲器，我們建議您采用高品質的揚聲器線纜。市面上有許多品牌的線纜，而線纜的選擇取決于多種因素，包括揚聲器和功放之間的距離、所使用的揚聲器的類型、個人喜好等等。您的經銷商或安裝專員是非常重要信息來源，您可以向他們咨詢?nèi)绾螢楣Ψ藕蛽P(yáng)聲器的連接選擇適合的線纜。
不管您選擇哪個品牌或類型的線纜，我們都建議您選擇一款采用精細、多股銅線制造而成、線規為14 或以上的線纜。請謹記，線規數字越小，線纜越厚。如果用裸線進行連接，請從電線一端剝?nèi)?1/2 英寸至 3/4 英寸（20 毫米）的絕緣物，然后仔細地將裸線和導體擰在一起。請注意，不要切斷或擰斷單條絞線；為獲得最佳的性能，必須使用所有絞線。
首先，松開輸出端子上的旋鈕，直到看到直通孔。然后，將線纜穿過直通孔，請確保“正極”線纜穿過上排連接器，“負極”線纜穿過下排連接器。確保線纜的絞線不會互相接觸或接觸到功放后面板。連接完成后，擰緊螺帽以固定連接，但不要擰得太緊或使用工具。
如果使用平接線片，請按照制造商指引將它們連接至線纜，然后松開揚聲器端子的螺帽。將平接線片擺放在塑料螺帽和端子背面之間，請確保極性正確。完成后，用手?jǐn)Q緊旋鈕。如果使用香蕉插頭，只需插入插孔即可完成連接。使用香蕉插頭時，只需將插頭插入輸出端子旋鈕背面的直通孔，再穿過接線柱上有顏色的螺帽背面的直通孔即可。使用香蕉插頭插孔前，請逆時針轉動螺帽，直到螺帽隱藏在機箱中，以確保穩固地?cái)Q緊塑料螺帽。
最后，將線纜連接至揚聲器，并請確保極性正確。將處理器或 EQ 系統的通道連接記錄下來，以確保將每個通道輸出連接至對應的揚聲器連接器。
配置
有三種方法可讓 SDA-7200 自動打開。按照您的應用方式，您可以使用前面板的待機/開機開關手動打開設備、通過自動感應音頻輸入源以打開設備、或者通過對低壓觸發器信號的響應以打開設備。對于手動操作，只需向右調撥音頻感應開關至 OFF（關閉）位置，并確保沒有線纜連接至觸發器輸入插孔。要手動打開或關閉設備，請按前面板的待機/開機開關。
對于自動打開，請按照以下針對各種觸發器提供的指引操作。
使用低壓觸發器通過外部設備遠程打開對于對來自環繞聲處理器的低壓觸發器信號作出反應以自動打開，請將隨附的觸發器線纜的一端連接至觸發器輸入插孔，另一端插入處理器。只要正確配置處理器的設置，功放將隨著處理器打開而打開。
使用音頻感應以遠程打開
要讓設備對來自環繞聲處理器的音頻信號作出反應并自動打開，請確保沒有連接觸發器線纜，并且將音頻感應開關調撥至左側 ON（打開）位置。當任何音頻輸入上有音頻信號時，功放將會打開；音頻信號停止后三十分鐘左右，功放將會關閉。
交流電電源連接
SDA-7200 安裝的最后步驟是連接電源線。首先，將電源線凹頭一端連接至后面板的交流電插口。確保電源線牢固地插接到 SDA-7200，然后將插頭端插入交流電插座。重要的安全注意事項：如果電源線丟失或損壞，請確保將其更換為符合甚至超過原電源線規格的替
代品。使用不符合規格要求的電源線，如計算機或辦公設備所使用的電源線，這個可能會產生安全威脅。
音頻電平設置
為確保正常運作和發揮最佳性能，SDA-7200 配置的最后一步便是校準音頻輸出電平。這一步需要使用環繞聲處理器/前置放大器或其他源設備的控件。
操作
SDA-7200 的操作是非常簡單的。對于正常使用，自安裝完成后便不需再調整任何控件。功放輸入的所有連接都已就緒，揚聲器端子也已經連接完成，交流電電源線插接妥當，便可以根據音頻感應開關的連接和設置，或按照本指南“配置”一節的說明使用觸發器線纜，決定設備的打開方式。
注意：從打開功放到聽到音頻之間會有一段短暫的延遲。這是正常的，它能夠保護揚聲器，避免因開機噪聲而受到損壞。您還可能會在設備打開時聽到繼電器發出咔噠聲。這也是正常的，并不表示功放發生故障或出現問題。
如果采用手動方式以控制系統，建議最后才打開功放。這能夠防止來自其他設備的開機爆音或瞬變被放大并發送至揚聲器，導致?lián)P聲器損壞。為避免揚聲器受損，請先將音量調低再打開系統。為維持適合的操作溫度，SDA-7200 內置雙速制熱力控制風扇，能夠自動打開并按照實際需要以調整轉速。不需任何操作，風扇會自動啟動。風扇會根據設備內部溫度而更改轉速或關閉，這是正常的�，F(xiàn)在，您已經可以開始享受最優質的聲音體驗。
JBL SDA7200后級功放規格
輸出功率： 每通道 320 W，兩個通道共計 8 ohms，
20 Hz - 20 kHz，<1%THD
每個通道 200 W，7 個通道共計 8 ohms，
20 Hz - 20 kHz, <1%THD
輸入阻抗： >20K ohms
頻率響應 @1W，-3dB 點： 20 Hz – 20 kHz，+/-0.1dB
功率帶寬： 20 Hz – 20 kHz
信噪比： 94Br，20 Hz -20 kHz，A 聲級
阻尼因數： >700 @ 1 kHz，100 W
電源電壓（出廠設置）： 110-120 VAC ±10%
220-240 VAC ±10%
功耗： 待機：<0.5 W
靜止：156 W
1/8 功率：323 W
最大功率 1766 W
設備尺寸（高 x 寬 x 長）： 15.25" x 16.25" x 6.0"（包括連接器）
15.25" x 16.25" x 5.25"（不包括支腳）
438 mm x 413 mm x 152 mm（包括連接器）
438 mm x 413 mm x 133 mm（不包括支腳）
裝運尺寸（高 x 寬 x 長）： 20.5" x 24.13" x 11.5"
(522 mm x 613 mm x 288 mm)
重量： 26.5 LBS. (12 KG)
裝運重量： 33 LBS. (15 KG)
