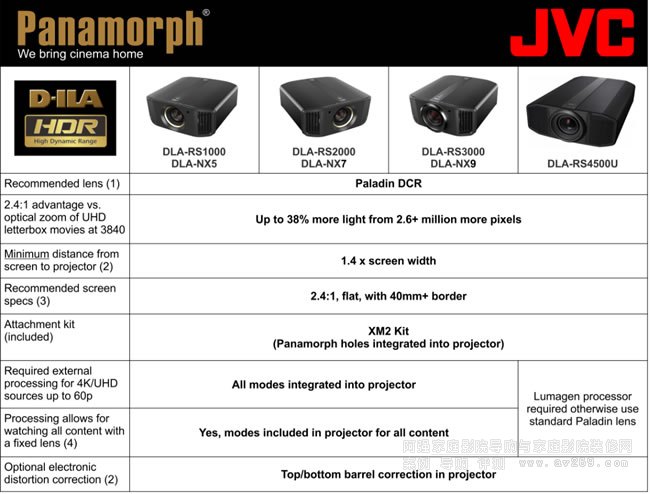

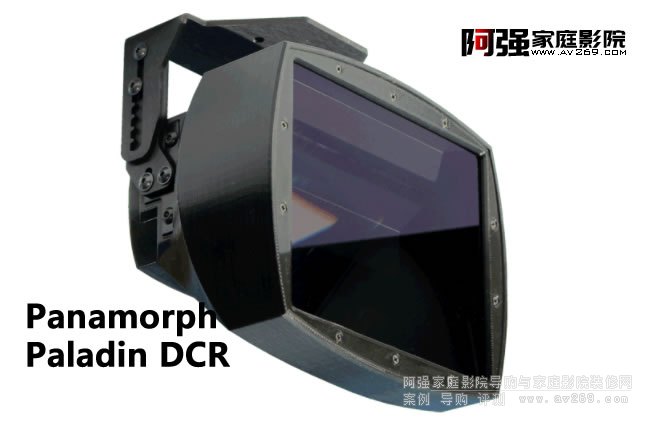

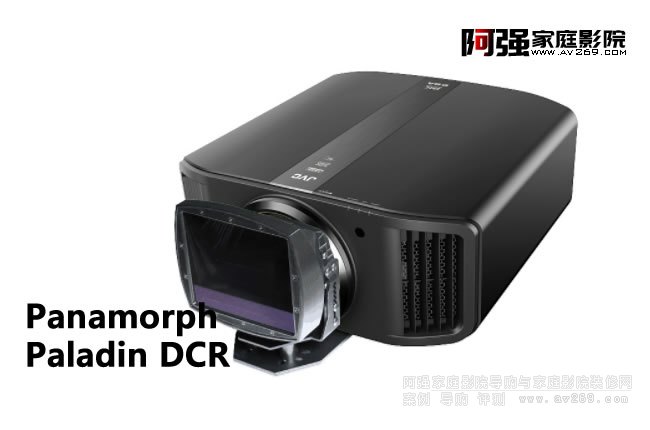

4K版變形鏡頭Panamorph Paladin DCR垂直壓縮式應用于索尼和JVC投影機等投影機，新版本的推出在投射距離上需要更長才可以滿足。
Paladin DCR Lens System安裝示意圖

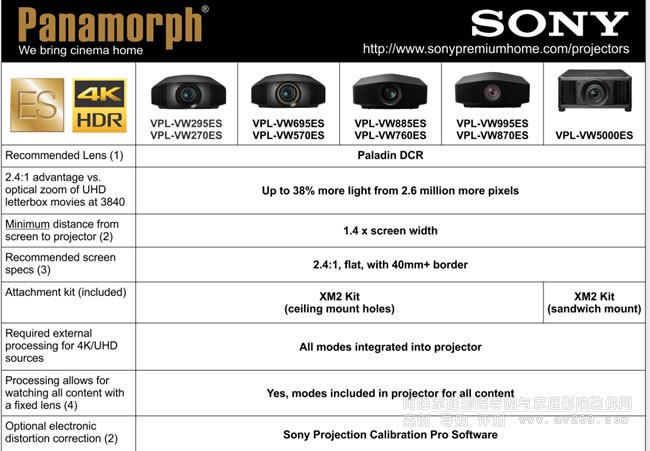

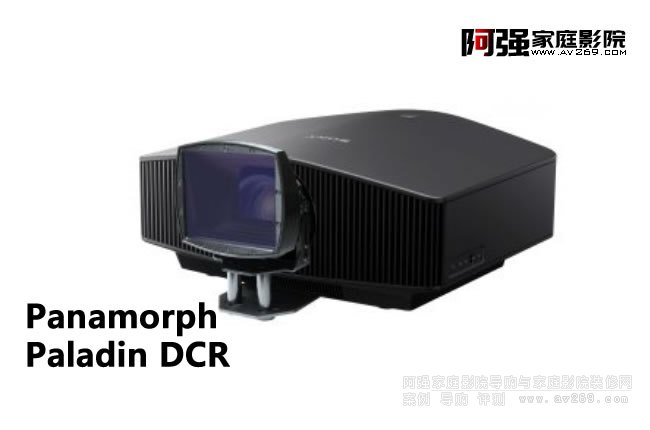

索尼4K投影機對應的Panamorph Paladin DCR變形鏡頭
變形鏡頭和投影機在水平位置盡量在屏幕中心，使投影機的投影距離在0.05倍左右，以使圖像幾何圖形盡可能地最佳。
當在垂直位置時。當投影儀安裝在屏幕的上邊緣（Panamorf徽標朝下）或下邊緣（Panamorf徽標朝上）周圍時，Paladin透鏡的設計效果最好。沒有具體標稱最佳位置，但遠遠高于頂部，遠遠低于底部，甚至在屏幕垂直中心都將很難達到好的圖像。
