�？怂贾悄苤鳈C(jī)WMS-C3介紹

�？怂贾悄苤鳈C(jī)WMS-C3是針對影音智能化控制而量身設計的一款影音中控主機，采用工業級核心處理器搭配實時操作系統，為7 x 24小時不間斷穩定運行提供了保障。WMS-C3通過豐富的控制接口將所有的影音及周邊設備有效地集成起來，便于用戶更好地統一管理與控制家庭影院室內的各種視聽影音設備，如：功放、音響、播放器、影碟機、投影儀、投影幕、高清電視等，以及室內各種空調、地暖、新風、窗簾、觀影椅等環境設備。WMS-C3中控主機支持HDMI控制界面輸出，配合遙控器或APP（ANDROID、IOS支持）即可以輕松操控。簡單快捷的安裝接線方式、傻瓜式的配置流程，協議庫云端一鍵下載，�？怂剂η�360°從心出發，為工程人員賦能減負，為客戶提供便捷、舒適、可靠的產品與服務。未來，期待與您相伴。

參數

功能特點

支持多平臺多終端移動客戶端同時登錄并操控。
可擴展CAN-BUS總線接口，是AIKS版本的APP軟件與CAN-BUS系統之間的通訊網關。
提供豐富的硬件接口(RS232、RJ45、IR、DI、DO、IP)。
應用數據(房間、設備)同時保存在主機和云端，重新下載APP登錄主機后自動同步數據。
上電后自動發現和掃描CAN-BUS下位機設備，輕松管理和配置。
支持HDMI輸出(1080P)，配合遙控器實現設備控制和場景切換。
4路干接點輸出控制接口，可接入2扇電動窗簾或電動投影幕簾的控制。
4路干接點輸入檢測接口，可實現燈光控制或者接入紅外探頭實現感應觸發情景和燈光。
6路完全獨立紅外轉發接口，完美支持多個紅外設備的獨立控制。
自主發明專利IET場景處理引擎，可通過圖形化的界面輕松設置各種場景執行邏輯。

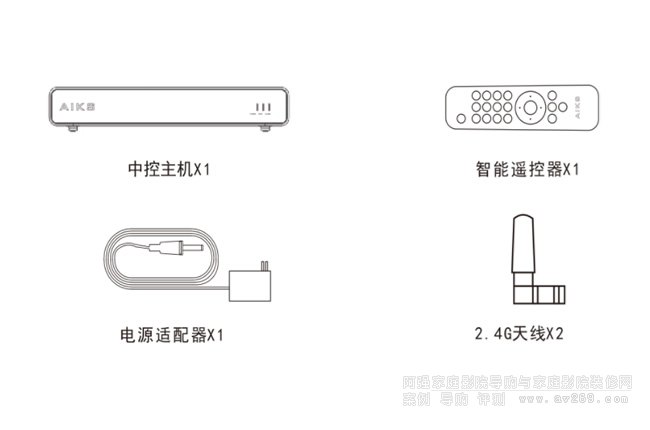

包裝內容

中控主機 x 1
智能遙控器 x 1
電源適配器 x 1
4G天線 x 2
注意：請仔細檢查包裝內設備及其配件，如有出現運輸過程中設備損壞如或配件不完整，請及時與經銷商聯系。

使用說明

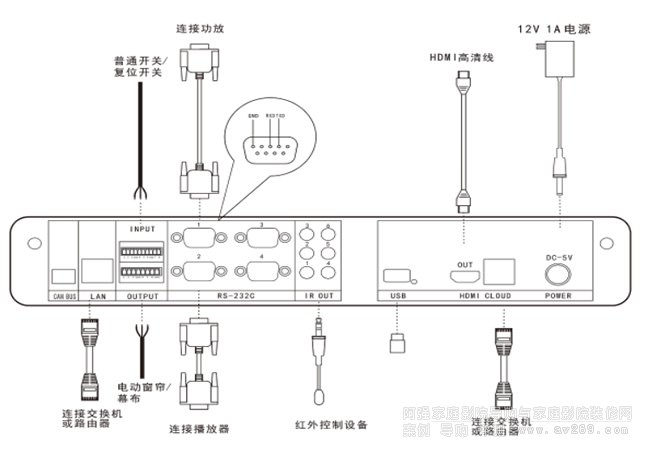

接口示意

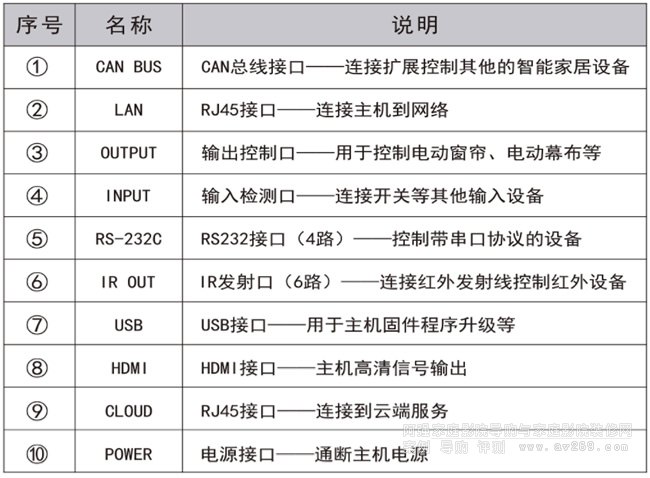

接口說明

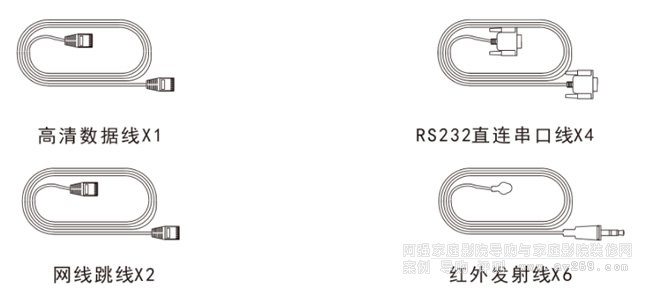

需要準備的其他配件或工具

HDMI高清數據線用于輸出主機中控界面，接入功放的HDMI輸入口。串口線和紅外發射線用于連接功放、播放器、機頂盒等控制設備，根據接入設備的不同選擇相應線材;網線用于連接主機到網絡。

安裝步驟

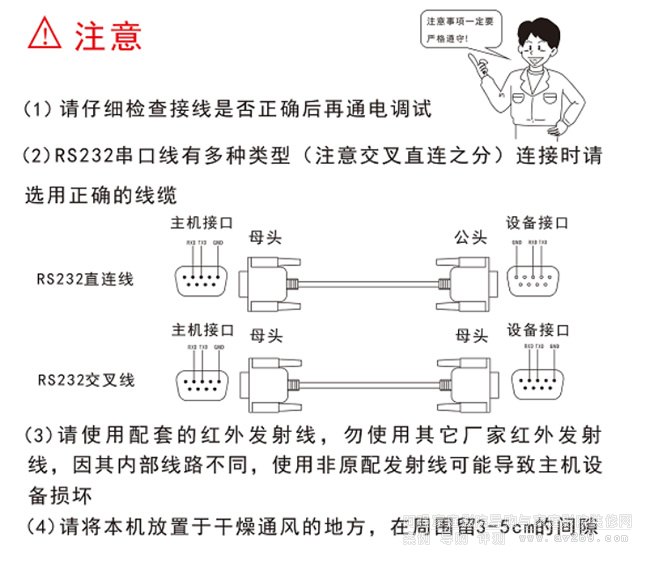

用RS232串口線將播放器、功放、投影等串口控制設備連接到主機上。（注: 本設備需要連接DB9母頭）
將紅外轉發線的3.5mm接口端插入到主機的IR發射口，發射燈端粘貼到受控紅外設備的紅外接收口附近。
連接電動窗簾、電動投影升降架、電動幕布等到OUTPUT口。1-2公共端為COM1，3-4公共端為COM2，COM1和COM2互通。
連接普通開關、感應探頭到INPUT口。輸入口共4個,兩個GND端口共用。
連接燈光模塊或其他總線模塊到CAN-BUS口，GND一定要連接。
用網線跳線把主機連接到網絡。
連接電源線到插座（通電前檢查設備連接是否有誤）
