加拿大圣歌 Anthem M1大功率單聲道后級介紹，最先進的單聲道放大器
在所有音量下均具有最高的音質，在任何負載下均具有平坦的頻率響應，在最困難的負載下均能保持穩定。 Anthem M1是最先進的單聲道放大器，可將1,000瓦功率輸出到8歐姆，將2,000瓦功率輸出到4歐姆或更小，從20 Hz到20 kHz的THD保持在0.1％以下。 M1是在我們位于加拿大渥太華的高級研究中心設計和制造的，在我們的多倫多工廠生產。
Anthem M1不僅是一種苗條的，技術先進的單聲道設計，它還證明了D類架構從根本上來說并不是缺陷，它在過去并沒有很好地實現，主要是因為它對R＆D的投入很大。我們很幸運能夠擁有內部資源來創建這種突破性的產品，并且有人將揭示這款放大器的真正非凡本質。
尖端技術與設計
完全解析輸入信號中所有聲音的細微和復雜性。
準確再現信號的整個動態范圍。
絕對不允許裁剪輸出級。
隨著輸出增加，無壓縮。
平坦的頻率響應可適應任何負載，而無需借助數字轉換或均衡進行補償。
在所有負載中都穩定，包括開路和短路。
低噪聲地板。
低熱量輸出，效率出眾。
如此機械靜音的放大器，即使在最安靜的聆聽室也很適合。

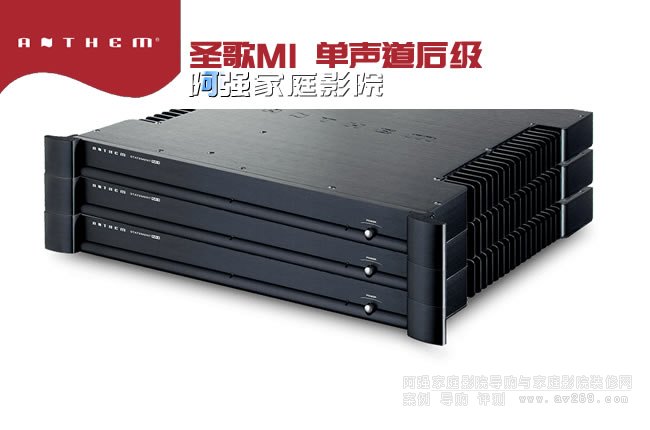

允許堆疊多個單元而沒有過熱危險的設計。
以上所有產品都以不便宜的價格提供，但實際上卻提供了無限的動態保真度。
市場最佳價值
M1擁有我們屢獲殊榮的Statement AB類放大器的所有屬性，但通過獨家的Anthem技術，遠遠超出了市場上A類，AB類和以前的D類放大器的當前功能。
專有設計充分利用了D類放大器的所有優點-高輸出，高效率，緊湊的尺寸-避免了典型的D類限制，例如難以驅動低阻抗（高端）揚聲器，電源線污染，可靠性問題 和不合格的音頻質量。 缺少精確的動態非常普遍，以至于常常不被注意，但是通過M1，音樂和電影以令人嘆為觀止的真實感傳遞。
解決D類偏見
D類中的“ D”不代表數字。它只是IEEE認可和分類的第四類放大器。第一個是A類，第二個是B類，第三個是C類，依此類推。
與高端發燒友和整個行業普遍存在的偏見相反，D類設計沒有固有的缺陷。事實是，沒有現有的設計能夠達到D類固有的性能潛力。產生出色音頻性能的不是技術，而是技術的實現。在Anthem，我們同意大多數D類放大器的性能都很差。但是，M1使用其他同類產品的D類放大（完整討論請參見D類的下一部分）。
M1不是數字放大器！
信號路徑中沒有A / D或D / A轉換器。放大器的控制系統不斷地改變與模擬輸入信號直接相關的輸出脈沖序列的寬度。本質上，寬度的左右變化類似于信號更熟悉的上下幅度變化，完全不同于所有脈沖都具有相同寬度的數字1s和0s。
卓越的效率
關于D類放大器，在全輸出時其效率是傳統放大器的兩倍，對此已有許多報道，但還有更多。在正常條件下，放大器僅以其全部輸出能力的一小部分工作。在其最大輸出的1/8（放大器的典型工作電平）下，我們的M1的效率是傳統放大器的六倍。
先進的負載監控和功率因數校正
專有負載監控
M1具有非常復雜的負載監控系統。兩個100A霍爾效應傳感器監視輸出電流。信號路徑外部的數字信號處理器用于電源排序和監視各種放大器和電源功能，包括線路電壓，輸出電流，接地故障檢測，輸出處的溫度和直流電壓。
M1的輸出級不與負載相互作用。使用過去，現在和預測的未來進行調整的磁滯PID控制器可保持放大器負載獨立。數以百計的計算機模擬被用來測試和優化該系統，以便它能夠處理所有可能的負載。這是一項重大的設計成就。無論您是通過120V電路還是240V電路運行M1，放大器都將根據工作條件提供最高輸出。

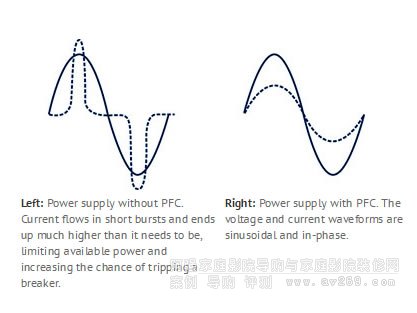

左：不帶PFC的電源。電流以短脈沖形式流過，最終變得比需要的電流高得多，從而限制了可用功率并增加了斷路器跳閘的機會。
右：帶PFC的電源。電壓和電流波形為正弦和同相。
功率因數校正
功率因數校正（PFC）可最大程度地提高可用功率，同時減少（大幅度降低�。┙涣骶�路上的噪聲。如果沒有PFC，則只有在電壓達到或非常接近其正或負峰值的短時間內，輸入電流才能對電容器進行流動和充電。由于功率是電壓和電流的乘積，因此只有在兩者同時存在時才產生功率。功率因數校正將電壓和電流周期結合在一起，從而可以在整個交流周期中從電源連續輸出。這樣做時，負載似乎幾乎完全是交流電源的電阻。 （參見右圖）
M1中橋接模式放大的特殊優勢
較低電壓的MOSFET可用于較低的電阻和較高的速度。盡管由于需要更多的MOSFET而價格更高，但是聲音質量卻得到了極大的改善。
因為負載是平衡的，所以輸出電流從一個電源軌流向另一個電源軌，而不會干擾接地層。平衡負載還可以更有效地使用電源。軌電壓是穩定的，與單端D類放大器不同，后者在低頻和高功率下會受到軌泵浦的影響。
由于橋接將紋波頻率加倍，而阻抗和紋波電壓減半，因此電源電容器變得更加高效，從而使電源電容器更加高效。
對于M1等大功率放大器，橋接會更安全。差分輸出電壓可以達到90 Vrms以上，但在此水平下，每個輸出端子相對于機箱僅為45 Vrms。
其他高端觸感

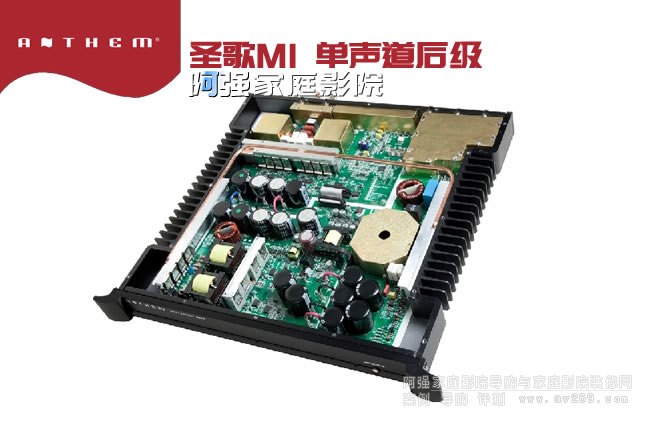

手工設計的帶有2盎司銅走線的4層FR4等級玻璃環氧樹脂電路板可提高導電性。
廣泛使用電源和接地層可確保噪聲和電感水平逐漸降低，從而產生一個不會干擾的放大器，僅留下音樂聲。
八個65安培MOSFET的每一個均可處理260安培的峰值電流，具有低柵極電荷以實現快速響應，低溝道電阻以實現高效率，而高速則具有高效率和低失真。
信號路徑中未使用任何繼電器，以防止發生任何繼電器故障。
圣歌 M1 規格和參數：
連續輸出功率，20 Hz to 20 kHz <0.4% THD+N
8 Ω 1000 W 4 Ω 2000 W 3 Ω 2400 W 2 Ω >2000 W
ad根據線電壓調節 使用交流120V供電的放大器的最大輸出為阻抗4Ω和低，以及其最大持續時間， 而有所不同取決于線電壓調節。
頻率響應
20 Hz to 20 kHz 開路 +/- 0.1 dB
8 Ω +/- 0.1 dB
4 Ω +/- 0.1 dB
2 Ω +/- 0.2 dB
1000瓦功率帶寬8Ω 5 Hz to 45 kHz
THD+N at 1 kHz 8 Ω 1 W 0.01 %
10 W 0.01 %
100 W <0.03 %
1000 W <0.06 %
IMD 19 kHz + 20 kHz CCIF 0.003%
S/N Ratio ref. 1000 W IEC-A 113 dB
電壓增益 29 dB
輸入靈敏度 100 mV for 1 W 輸出 3.2 V for 1000 W 輸出 (8 Ω)
輸入阻抗
10 kΩ (RCA) 20 kΩ (XLR)
阻尼系數 800 to 1400 根據頻率
XLR 配置 針1：地線，針2：正，引腳3：負
電源要求
在一個
典型的音樂/影院安裝消費 待機模式下 120V 電源 <1 W
待機模式 240V 電源 <2 W
操作模式，閑置 33 W
典型操作 300 W
當電源電壓為120V，建議使用一個專用的15A的電路，每個放大器取決于揚聲器。20A的電路足夠的兩個放大器，播放音樂，揚聲器阻抗為8Ω。此產品經營由單相AC電源供應108V和264V之間，頻率為50或60赫茲。
尺寸
高度 英尺2 1/4英寸（5.7厘米）， 無腳1個機架單元
寬度 標準處理 機架式處理19 1/4英寸（49厘米）19英寸（48.3厘米）18 3/4英寸（47.6厘米）
深度 18 3/4 inches (47.6 cm)
重量（不帶包裝） 20 lb (9 kg)
