法國創諾Trinnov Amplitude16是有史以來最通用的功率放大器，旨在滿足沉浸式家庭影院的不同需求。
專為沉浸式家庭影院而設計，考慮到定制集成，Amplitude16它已成為當今最通用的功率放大器，為集成商提供了滿足不同通道數和功率要求的獨特能力。
動力之家
在單個 3RU 機箱上有效地實現兩個 8 通道放大器，即振幅16具有雙電源，每個電源都需要自己的 15A AC 電源插座。
所有 16 個通道驅動的最大連續功率在 115V 時為 2800W，在 230V 時為 3200W，THD+N 小于 0.1%。
所有 16 個通道驅動的最大峰值功率為 6080W，THD+N 為 1%。
電力之橋
在其基本型號中，它是一款16通道功率放大器，在8歐姆時的額定功率為200W/通道，在4歐姆時為400W/通道。
超越，振幅16為積分器提供了橋接放大器通道對的選項，以增加特定輸出的可用功率。
這使集成商能夠最大限度地提高需求最大的通道（左、中和右屏幕通道）的功率。
在橋接模式下，功率在8歐姆時增加到800W/通道，在4歐姆時增加到超過1，000W/通道。
高效連接
平衡模擬輸入通過雙 Tascam 引腳排列 DB25 連接器實現，無需多達 16 個單獨的 XLR 連接，從而實現更高效的連接和機架修整。
前面板 LED 顯示屏可識別每對通道的正常運行、通道削波、保護和橋接狀態。提供觸發輸入和輸出，用于為放大器供電，并以菊花鏈形式連接系統中的其他放大器。
完美伴侶
幅度的輸入電平靈敏度Amplitude16完美匹配輸出電平，以最大化動態范圍和信噪比。
這種特質的重要性在一個房間里可能有二三十個揚聲器的劇院中不能被高估。如果這些揚聲器中的每一個都產生哪怕是少量的噪音，它也會迅速變得明顯和不可接受的。
這種情況永遠不會隨著振幅而Amplitude16
音頻功率和增益
- 單通道 8Ω：200 瓦（1 千赫，0.1% < THD+N）
- 單通道 4Ω：400 瓦（1 千赫，0.1% < THD+N）
- 單通道橋接 8Ω：800 瓦（1 千赫，0.1% < THD+N）
- 單通道橋接 4Ω：1000 瓦（1 千赫，0.1% < THD+N）
- 總輸出功率 （120 VAC）：2800W 全通道驅動 SE 或 BTL
- 總輸出功率 （230 VAC）：3200W 全通道驅動 SE 或 BTL
- 峰值功率：6080W 全通道驅動 SE 或 BTL
- 獲得：16 dB 單端 / 22 dB 橋接
音頻性能
- THD+N 單端：0.0015% - 8Ω，5W （2dBu）
- THD+N 橋接：0.0015% - 8Ω，20W （8dBu）
- 頻率響應：+0/- 0.6 分貝，20 赫茲至 20 千赫，與負載無關
- 阻尼系數：2340 在 100 赫茲 / 1820 在 1 千赫 / 354 在 10 千赫
- 信噪比：126 dB 參考額定 1% THD 輸出（A 加權）
- 串音：96dB 單端 200W 8Ω
- 互調失真：小于 0.05%
音頻輸入和輸出
- 輸入連接器：2 個 DB25 母頭，塔斯康模擬引腳排列
- 輸入阻抗：47 kΩ，每相
- 輸入靈敏度：6.16V （+18dBu）
- 輸出連接器：每通道 1 個 5 路裝訂柱
電源
- 電源要求：2x 100/240V（自動選擇）
- 功耗：0，52W 待機;125W怠速;最大 2x 2000W
- 電源輸入：2x IEC C14
- 啟動時的浪涌電流：16A（<100ms，每個入口）
- 熱轉換：最大 683 英熱單位/小時
- 電源保險絲：2x 10 安培慢吹
- 12V 觸發輸入：5-15 V 直流;穩態（微型插孔 TS）
- 12V 觸發輸出：8-10 V 直流;穩態（微型插孔 TS）
重量和尺寸
- 尺寸（寬 x 高 x 深）毫米，包括機架式耳朵：約482 x 132 x 452
- 尺寸（長 x 高 x 深）英寸，包括機架式耳朵：19 英寸 x 5 1/5 英寸 x 17 4/5 英寸
- 裝運箱尺寸（寬 x 高 x 深）厘米：約54 x 53 x 22
- 重量：20.5千克 / 45.3磅
- 裝運重量/體積：22.4 千克 / 0.064 米3
創諾Amplitude16 專為沉浸式家庭影院而設計，并考慮了定制集成，它已成為當今最通用的功率放大器，為集成商提供了獨特的能力，能夠以出色的機架效率滿足各種通道數量和功率要求。
實際上，單個 3RU 機箱上有兩個 8 通道放大器，Amplitude16 具有雙電源，每個電源都需要自己的 15A AC 電源輸入。在其基本型號中，它是一款16通道功率放大器，
在8歐姆時連續額定功率為200W/通道，在4歐姆時為400W/通道*。
除此之外，Amplitude16還為積分器提供了橋接放大器通道對的選項，以增加特定輸出的可用功率。這使集成商能夠最大限度地提高需求最大的通道（例如，左、中和右屏幕通道）的功率。在橋接模式下，一個通道的功率在 8 歐姆時增加到 800W/通道，在 4 歐姆時增加到 1，000W/通道以上。**

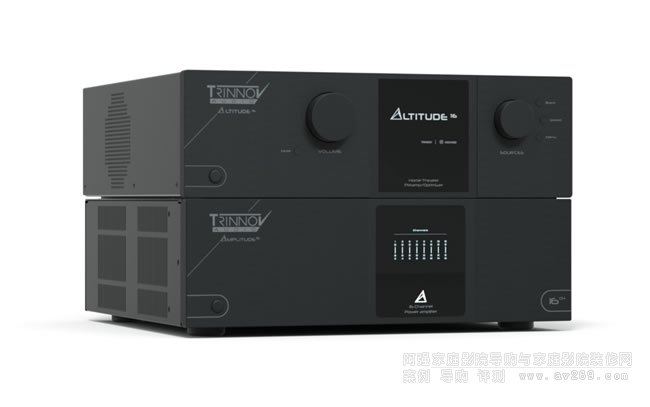

當我們開始為T(mén)rinnov的Altitude處理器創建一個新的配套放大器時，我們意識到只有另一個功率放大器無法做到。它需要一些特別的東西來承載Trinnov的名字，而Amplitude16確實符合這個描述，"Trinnov首席執行官Arnaud Laborie說。"其獨特的多功能性為集成商和系統設計人員提供了一種美觀、功能強大的工具，用于以節省空間、成本和節能的方式優化通道動態供電。
為了預測未來的高級應用，Amplitude16的另一個獨特功能是其可選的Dante輸入板，該板提供了通過網絡交換機將放大器連接到任何Altitude處理器的選項。該可選主板還包括用于監控放大器硬件狀態的功能。
與此相關的是，Trinnov Audio宣布所有Altitude處理器在今年晚些時候與Ravenna / AES67兼容，作為免費更新。Dante 提供 AES67 兼容模式，便于將 Altitude 處理器與 Amplitude16 集成。
Amplitude16 的平衡模擬輸入通過雙 Tascam 引腳排列 DB25 連接器實現，無需多達 16 個單獨的 XLR 連接，從而實現更高效的連接和機架修整。

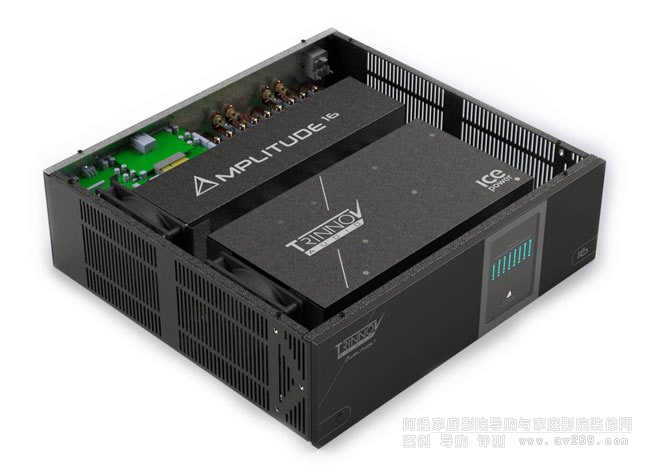

Amplitude16與ICEpower合作設計，根據Trinnov規范，最大限度地提高了D類模塊的性能，以緊湊的外形提供出色的音質和最佳的沉浸式體驗，從而產生非常小的熱量。
Amplitude16 的輸入靈敏度與 Trinnov Altitude 音視頻處理器的輸出電平完美匹配，從而最大限度地提高了系統的信噪比和動態范圍。與傳統輸入靈敏度的功率放大器相比，信噪比性能通常從6 dB提高到8 dB。
前面板 LED 顯示屏可識別每對通道的正常運行、通道削波、保護和橋接狀態。提供觸發輸入和輸出，用于為放大器供電，并以菊花鏈形式連接系統中的其他放大器。
* 所有 16 個通道驅動的最大連續功率為 2800W（115V 時）和 3200W（230V 時，THD+N 小于 0.1%）
** 所有通道驅動的峰值功率為 6080W，THD+N 為 1%
