產品價格參考/臺￥57800.00
集成放大器L-509X集成放大器的旗艦型號，結合了集成的功能美和分離的質量。
對理想的永無止境的追求在這里結出碩果。終極“一體分離”——。一身分開。分離放大器的質量和集成放大器的高功能集于一體。Luxman 對集成放大器理想形式的追求始于 2002 年發布的 L-509fSE，而這款 L-509X 也在這里結出碩果。集成放大器L-509X配備了新的LECUA1000，前置放大器電路輸出級的分立緩沖電路，原始放大反饋電路ODNF Ver.4.0，LR獨立塊電容器，高音質只有高-終端模型。很多零件。我們慷慨地將 Luxman 最好的放大器技術傾注到一個我們以前從未探索過的領域。開創全新品類的終極“一體機”L-509X誕生。

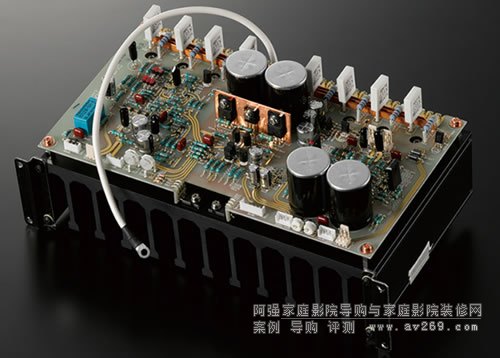

創新放大反饋電路，ODN F Ver.4.0
原始負反饋電路ODNF是基于Luxman的聲音思想，通過僅從放大電路的輸出反饋失真分量來獲得初始?jí)簲[率和超寬帶的速度的電路。L-509X采用的最新版ODNF Ver4.0通過將第一級誤差檢測電路3并聯，將第一級放大電路并聯，第二級達林頓連接，提高了失真檢測精度。實現低阻抗和高信噪比。輸出級采用相當于功率放大器M-700u的3級達林頓4并聯推挽配置，實現120W+120W（8Ω）和240W+240W（4Ω）的完整輸出線性度。通過充分驅動所有特性的揚聲器，我們?cè)诟咚缴蠈?shí)現了音樂的動感和豐富的音樂表現力。
* ODNF 是 Only Distortion Negative Feedback 的縮寫。

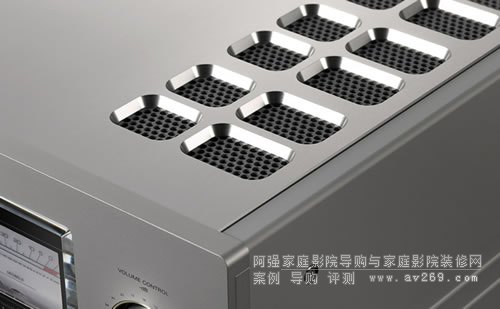

具有卓越功能和設計的房屋結構
L-509X 外殼采用精美的發紋處理頂板，大開口加強散熱，無環機箱結構抑制接地阻抗上升。配合LED的白色照明針型模擬儀表，營造出流暢而深邃的外觀。
可直接操作的功能
L-509X 內置兼容 MM/MC 的高品質唱機放大器。低音/高音音調控制、LECUA的LR平衡調節、前置/功率分離功能、響度功能、耳機輸出和其他集成放大器應具備的高性能功能集成在一個機身而不影響音質。

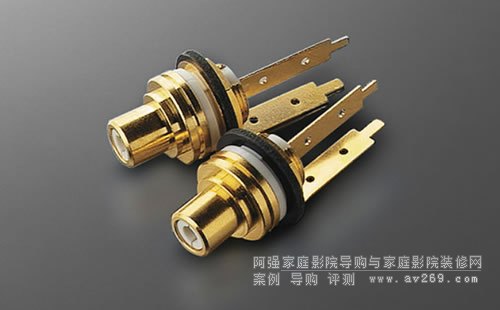

銅合金端子
L-509X 的 LINE-1 輸入端配備了高性能銅合金 RCA 端子，具有與銅相同的導電性和黃銅的硬度。我們采用了豐富的適用于旗艦機型的定制部件，例如電源部件、小型可變電阻器以及還支持 Y 接線片和香蕉端子的高級揚聲器端子。

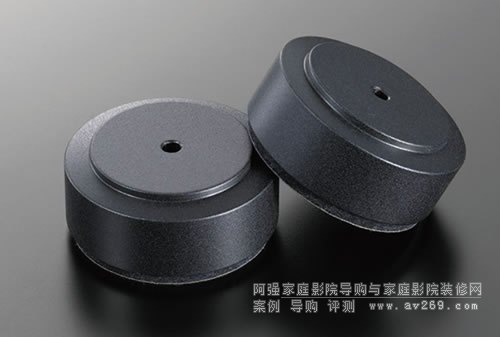

漸變鑄鐵腿
消除共振的漸變鑄鐵腿安裝在腿上，并采取了徹底的振動對策。此外，鍍金和非磁化處理的交流入口和電源線使用JPA-15000，專為高端機型設計。鋁制高端遙控器作為標準附件提供。

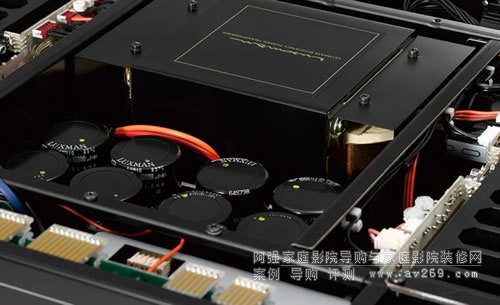

大容量電源電路
電源部分，可以說是L-509X所有動力的源泉，由600VA EI鐵芯型電源變壓器、LR獨立（10,000μF×4個）組合而成，共80,000 μF定制大容量塊狀電容器，搭載即使負載變動也不會抖動的高慣量（高慣量）電源。

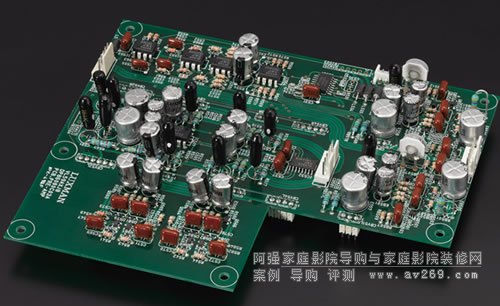

分立緩沖電路
L-509X 在前置放大器電路的輸出級配備了與高端型號 C-900u 等效的分立緩沖電路。作為“功放驅動器”，它在保持音樂信號純度的同時，強力驅動連接到下一級的功放部分。

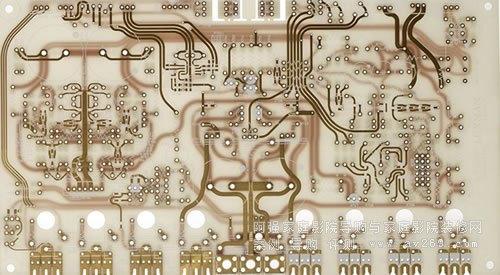

音質優先設計
放大器板使用剝離涂層板，消除了對音質產生不利影響的抗蝕劑。它是一種在每個細節上都將音質放在首位的設計，例如實現平滑流暢的信號傳輸?shù)膱A形布線圖案，以及使電路設計成為最合理和最短的布線路徑的直線結構。

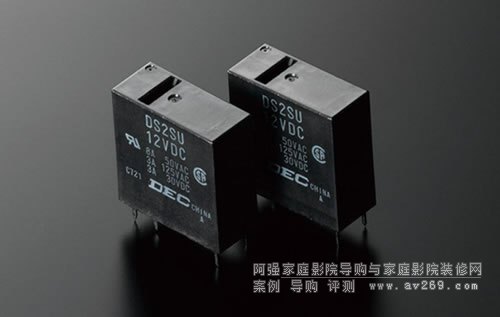

實現高阻尼系數
為了無損耗地傳遞L-509X強大的電源和輸出電路的壓倒性驅動力，并聯了一個低電阻值的大容量揚聲器繼電器。另外，功放板的輸出采用3.5mm2的超粗線材，阻尼系數達到370。準確驅動每個揚聲器。

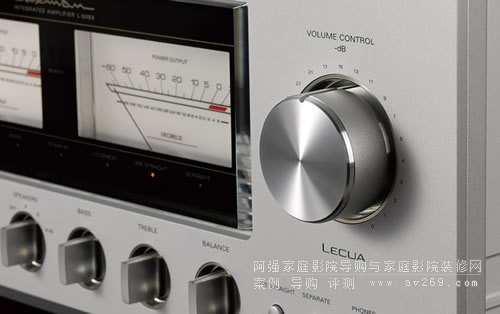

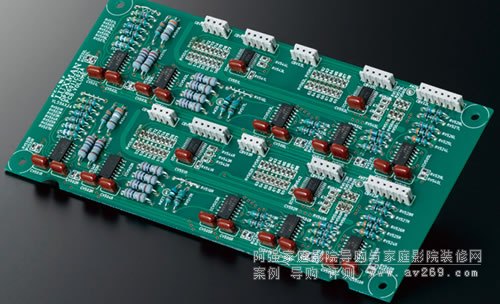

高純度電控衰減器，新型LECUA1000
最重要的音量控制部分，可以說是前級部分的心臟。與控制放大器的高端型號 C-900u 一樣，L-509X 配備了帶有集成放大器電路的新型 LECUA1000 電控衰減器。在實現 88 級平滑和精細的音量控制的同時，它可以最大限度地減少任何點音量控制的音質劣化。新的LECUA 1000采用3D布局，直接連接衰減器電路和放大器電路板，并在三個維度上排列它們。實現了最短的信號路徑和高效率。此外，這種方法由于外部振動和音量位置的影響而導致的音質變化非常小，并且隨著時間的變化和耐用性非常出色。
規格
額定輸出 120W + 120W (8Ω)
240W + 240W (4Ω)
輸入靈敏度/輸入阻抗 PHONO (MM): 2.5mV / 47kΩ
PHONO (MC): 0.3mV / 100Ω
LINE: 180mV /
47kΩ BAL.LINE: 180mV / 55kΩ
MAIN-IN: 1.1V / 47kΩ
輸出電壓 錄制輸出：180mV
預輸出：1V
頻率特性 PHONO：20Hz 至 20kHz（±0.5dB 以內）
LINE：20Hz 至 100kHz（-3.0dB 以內）
總諧波失真 0.007%以下（8Ω、1kHz）
0.06%以下（8Ω、20Hz～20kHz）
信噪比（IHF-A） PHONO (MM): 91 dB 或更多
PHONO (MC): 75 dB 或更多
LINE: 105 dB 或更多
音量控制 新LECUA 1000
放大電路 ODNF4.0
輸出配置 雙極4并聯推挽
輸出配置 雙極4并聯推挽
電源變壓器 EI型600VA
阻尼因子 370
音調控制的最大變化 低音： 100Hz 時為 ± 8dB
高音 E：10kHz 時為 ± 8dB
電源電壓 AC100V (50 / 60Hz)
能量消耗 360W（根據電氣用品安全法）
120W（無信號）
0.4W（待機）
外形尺寸 440（寬）x 193（高）x 463（深）毫米
深度包括前旋鈕 20 毫米和后端子 37 毫米
重量 29.3kg（主體），37.0kg（標準包裝）
配件 遙控（RA-17A）
電源線（JPA-15000：帶極性標記）
