在任何數字音頻系統中，數字?jǐn)?shù)據的傳輸和接收速率都至關重要。具體而言，數字信號路徑中的所有設備必須同步，以提供連貫的呈現。因此，為了獲得清晰度、透明度、聚焦成像和自然逼真的終極體驗，系統的數字源、DAC和任何其他上采樣器或轉換器都應從超精確和穩定的源接收相同的同步時鐘信號。
Aurender MC20 既是主時鐘又是字時鐘發生器，其靈感、開發和設計旨在從連接的音樂服務器和/或 D/A 轉換器提供超高水平的數字音頻真實感。得益于 MC20 卓越的計時性能，抖動可降低到極小的水平，從而在系統的聲場中實現極高的音色純度和樂器的穩定放置。
MC20的核心是一個銣模塊，可產生10MHz主時鐘參考信號。銣鐘因其在超低抖動的長期和短期內具有卓越的精度和穩定性而被采用。此外，MC20 還包含兩個分立式 OCXO 字時鐘模塊，用于生成 44.1 kHz 和 48 kHz 的頻率。MC20將獨立并同時提供四個10MHz主時鐘輸出和四個字時鐘輸出（2個在44.1 kHz，2個在48 kHz），為各種Aurender和第三方設備提供前所未有的多功能性。
因此，MC20可用于以下場景：
1. 同時向 Aurender 音樂服務器、DAC 等源器件提供 10MHz 主時鐘參考信號，甚至提供具有 10MHz 主時鐘參考輸入的獨立字時鐘。
2. 為Aurender音樂服務器等源設備提供10MHz主時鐘，為DAC
3提供字時鐘。為源器件和DAC提供字時鐘
特征
銣時鐘模塊
MC20 中采用的銣時鐘模塊是一種非常穩定和精確的設計，可建立新的低相位噪聲和抖動水平。其完美的性能為其創造的聲場提供了三維寬度、深度和高度，將生動的清晰度提升到了一個新的水平。抖動和相位噪聲的減少消除了任何“數字眩光”的痕跡，而是為任何數字音頻源提供模擬風格的溫暖和自然主義。

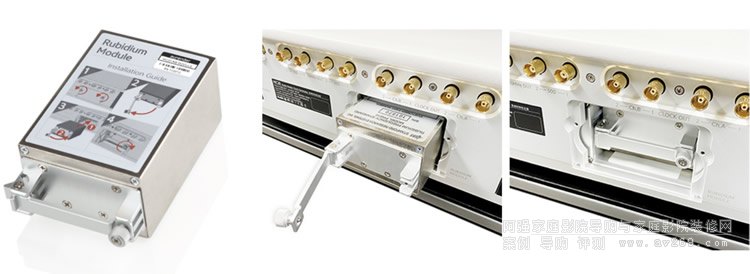

銣模塊是高精度器件，是極其精密的儀器。因此，Aurender工程師設計了一個獨特的減震安裝外殼系統，以固定模塊并隔離機箱內和周圍環境中的振動。為了確保銣模塊可以安全運輸，它裝在MC20主紙箱中自己的泡沫箱中。打開包裝后，該模塊需要由用戶安裝并在使用前鎖定在其專用腔室中。
用于長期抑制抖動的恒溫控制晶體振蕩器 （OCXO）

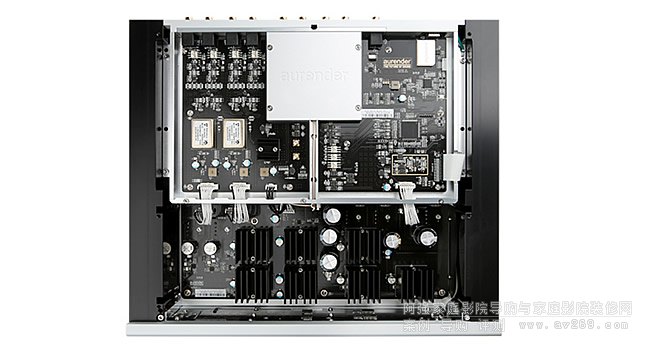

銣模塊負責MC20的10 MHz主時鐘發生器信號，而Aurender的標志性O(shè)CXO模塊控制單個字時鐘輸出。OCXO是當今使用的最精確和最穩定的時鐘之一。Aurender工程師部署的OCXO模塊比計算機中常用的普通晶體振蕩器精確和穩定幾個數量級。溫度變化會導致晶體振蕩波動，并引起數字音頻信號的抖動。此外，普通晶體的穩定性要差得多，并且會隨著時間的推移而失去準確性。在OCXO時鐘中，一個非常穩定的高級晶體振蕩器被封裝在一個溫度控制的隔間中，并保持在恒定的溫度下以減輕抖動。
連接 – 10MHz 正弦波時鐘輸出
10MHz主時鐘信號用作參考信號，通知Aurender的OCXO時鐘，以便在短期和長期內獲得更高的精度和穩定性。由于Aurender的時鐘輸入具有75Ω的阻抗，因此將MC20的75Ω阻抗10MHz主時鐘連接到Aurender服務器上的時鐘輸入端子。通過測量和聽力測試，銣時鐘的10MHz輸出比其他方法提供更高的性能。強烈推薦！
如果DAC允許，建議使用10MHz主時鐘。否則，請使用個性化的字時鐘輸出。根據DAC的輸入阻抗選擇75Ω或50Ω輸出。為了避免信號丟失和/或抖動，匹配電纜阻抗非常重要。

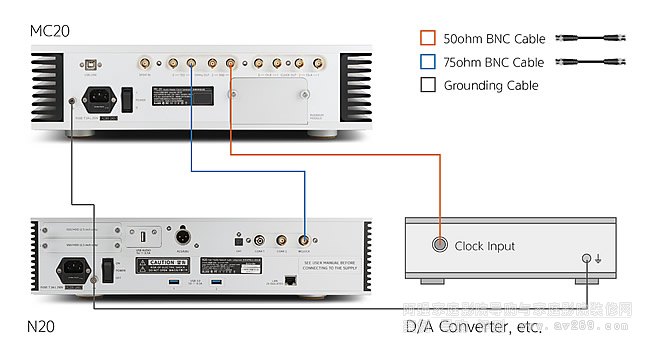

在DAC具有字時鐘輸入的情況下，您可以將10MHz主時鐘輸出連接到Aurender，同時將字時鐘輸出連接到DAC。將源的 SPDIF BNC 輸出連接到 MC20，以實現自動頻率同步，具體取決于您播放的是 44.1 還是 48 kHz 基本文件。
與相關組件的連接性和兼容性
MC20 可與各種相關的高端品牌 DAC 和音樂服務器配合使用。目前支持 MC20 的 Aurender 型號是 N20、W20SE 和 N30/N30SA，它們都具有 75Ω 時鐘輸入。
為了與Aurender或其他制造商的組件接口，提供兩對75Ω和50Ω SPDIF電纜。請參閱將從 MC20 接收時鐘輸入的任何設備的用戶手冊，以確定應使用哪種阻抗電纜。
MC20規格

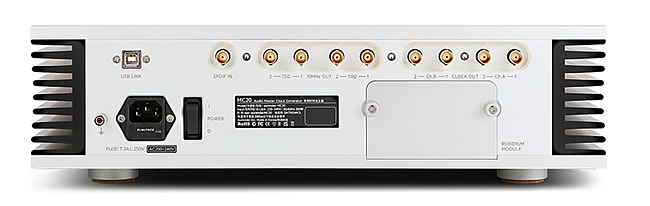

單刀雙擲同步輸入 同軸 BNC， 75Ω（BNC 75Ω）
時鐘輸出
銣主時鐘： 10MHz 2個 （75Ω）， 2個 （50Ω）， 0.7Vrms （±10%）
字鐘：CH。A 2個電流 （75Ω）， 通道 B 2個電流 （75Ω）
連接
USB（保留供將來使用）
指示燈/按鈕
LED 指示燈： 時鐘 LED， 同步 LED， M終極LED 10個 （通道）
選擇按鈕： 時鐘選擇， 多選，
電源按鈕
相位噪聲（銣）
< -130dBc / Hz （10 Hz）< -140dBc / Hz （100 Hz）
頻率 短期穩定性（銣）
<2×10⁻¹（1秒）<1×10⁻¹¹（10秒）<2×10⁻¹²（100秒）
相位噪聲
< -90分貝/赫茲 （1赫茲）
< -115分貝/赫茲 （10赫茲）
< -127分貝/赫茲 （100赫茲）
< -143分貝/赫茲 （1千赫茲）
頻率穩定性（OCXO）
<5 x 10⁻¹⁰
尺寸（寬x高x深）
430 x 106 x 370 毫米（僅設備）、（127 毫米高（含支腳）
16.9 x 4.2 x 14.6 英寸（僅限設備）、（含支腳高度 5.0 英寸）
重量
20.3千克，44.7磅
輸入電壓
110V / 220V
功耗
待機：5.7W / 開機：?jiǎn)?dòng)預熱（160W），狀態鎖定（58W）
