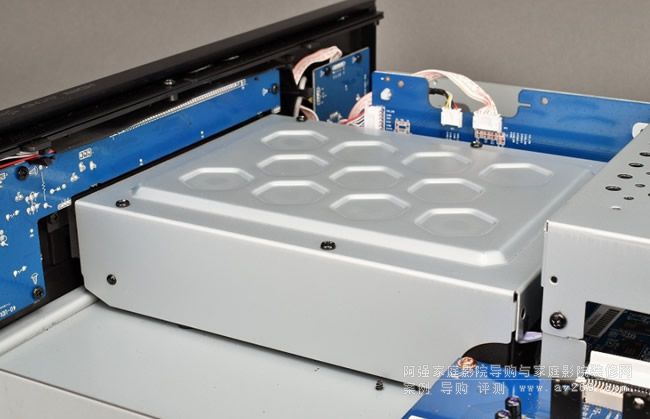

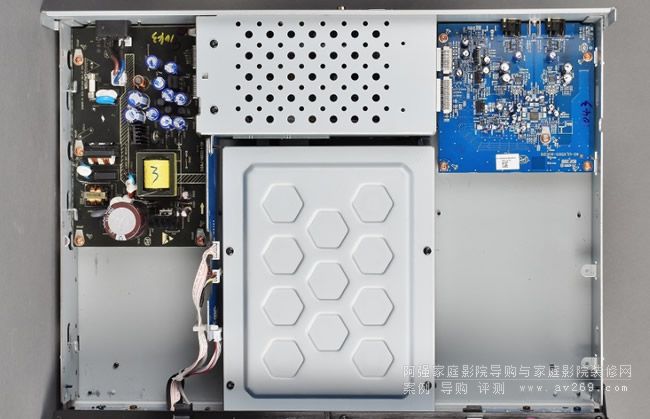

UDP-LX500的機內大致分成四大塊，為了重心平衡、減少晃動，它採取中置碟盤設計，光碟機構在機內中央靠近面板的位置，光碟機構的金屬頂板有三排六邊形的沖壓，這可以提高頂板剛性、減少振動。數位電路主板在光碟機構的正后方，以金屬罩作為屏蔽，左右兩側分別是交換式電源板與聲頻電路板。
這是本機的交換式電源板。

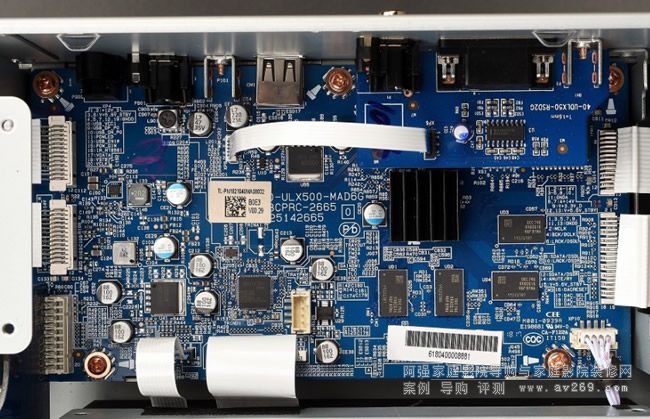

我把主電路板的金屬罩拆了，讓大家看個究竟。

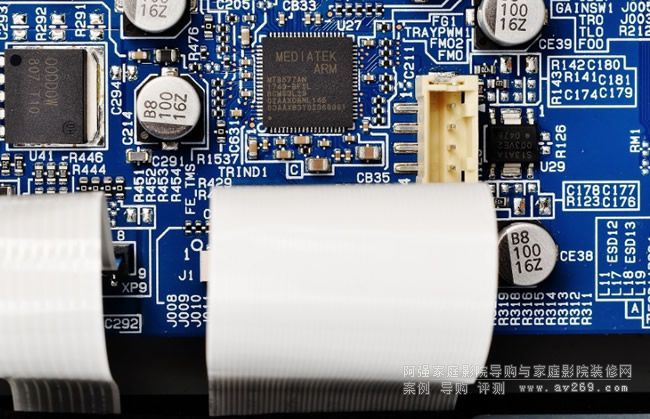

從數位主板上的聯發科MT8577AN晶片的位置來判斷，它的主要工作應該是負責光碟機構的控制。

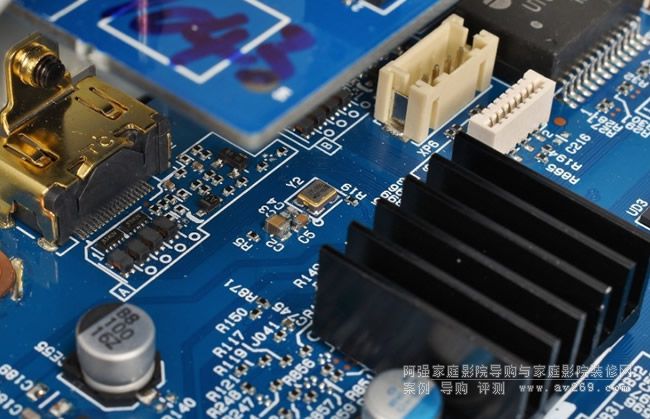

很可惜核心晶片上面有散熱器不方便拆，不過我猜想有可能是Pioneer向聯發科訂做的晶片，在它旁邊還裝了一枚高精度的27 MHz振盪器。

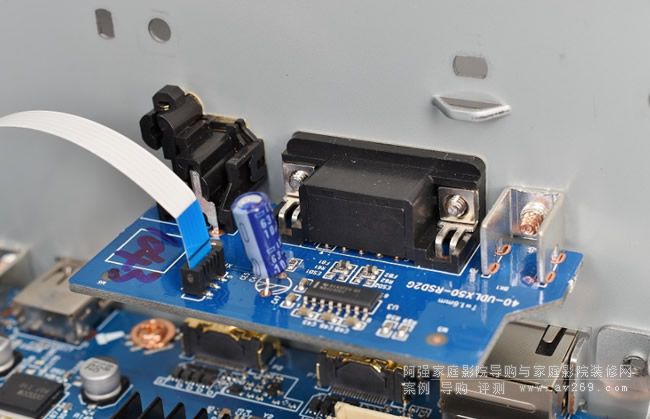

在數位主板上方的子電路板對應RS-232C（連接自動控制系統）、還有Zero Signal輸出。阿強家庭影院導購平臺！

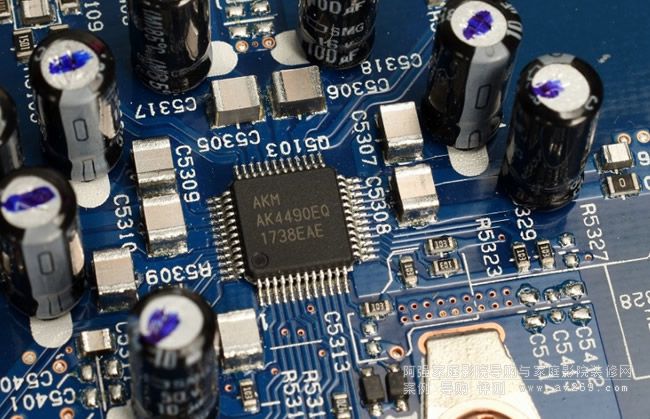

在聲頻電路板上，本機以AKM AK4490EQ DAC晶片作二聲道數類轉換，週邊搭配了不少薄膜高分子積層電容，算是蠻高級的製作。UDP-LX500充分利用AK4490EQ的功能，數位濾波有Sharp（Sharp Roll-Off）、Short（Short Delay）與Slow（Slow Roll-Off）三種模式可供切換。

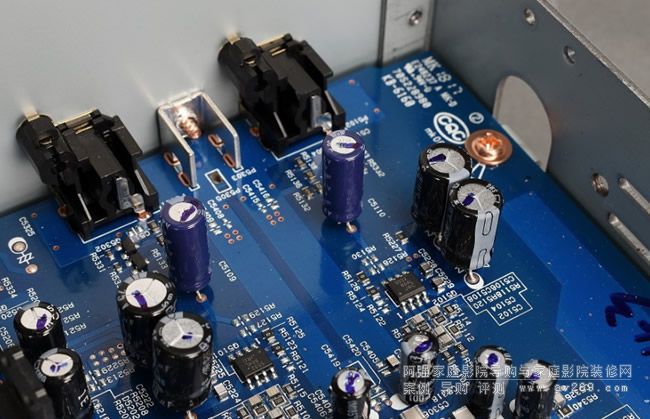

DAC之后的低通濾波電路則是以低噪音雙OPA晶片JRC NJM5532搭配被動元件組成。
光碟機構採取低重心配置，下方有阻尼材料作減振。

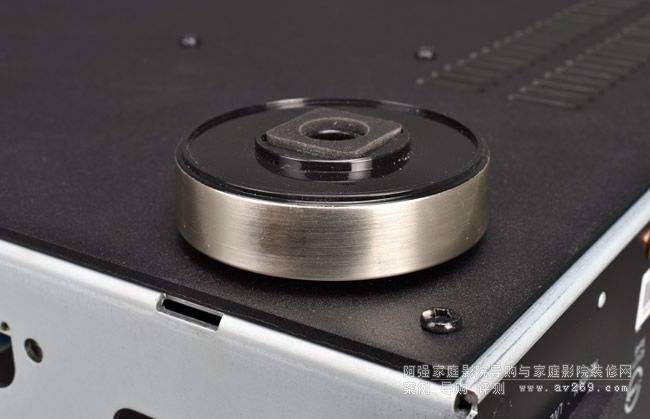

UDP-LX500的製作對抑振非常重視，下方是雙層底板構造，最底下的黑色金屬板非常厚重，還裝了大型避振腳。
UDP-LX500正面與背板各有一個USB端子，我已經試過可以插入NTFS格式的硬碟、播放Hi-Res音樂檔與4K影片檔都沒有問題，檔名的中、英、日文字都能正確在電視畫面上顯示，因此不一定要用App操作、以dlna方式播放檔案，直接插入U(xiǎn)SB硬碟，看著電視畫面用遙控器選檔播放也行。13241902523找阿強

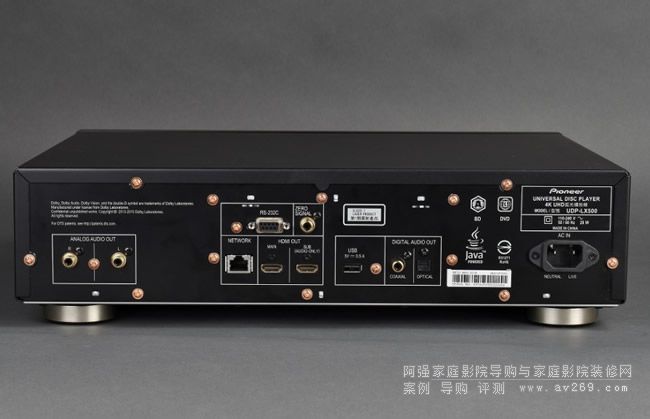

本機除了有二聲道單端類比輸出以外，還有能對應傳統數類轉換器的數位同軸與光纖輸出。

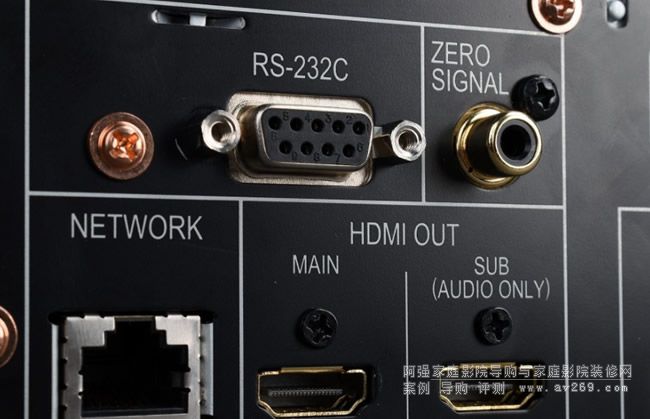

UDP-LX500有兩組HDMI端子，其中SUB僅輸出數位音訊，HDMI輸出設定有Single、Separate與Pure Audio三種模式�！竄ero Signal」則是要連接到擴大機（環繞擴大機、綜合擴大機或前級）其中的一個類比輸入端子，目的是降低兩者之間零電位的電位差，能夠使聲音更純淨。www.tdntmepa.cn

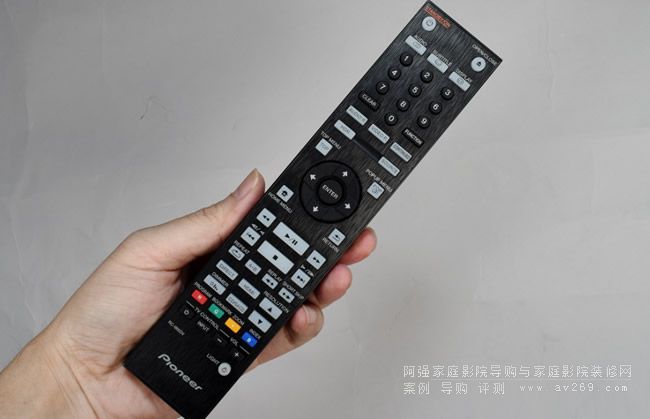

遙控器和以前沒有多大差別，對于Pioneer播放機的老用家來說，就算不看按鍵都能操作。
最后為您作UDP-LX500相容光碟與檔案型態的整理。
相容光碟種類：BD-ROM、BD-R/-RE、UHD-BD、DVD-Video、DVD-Audio、DVD-R/-RW（VR format）、AVCHD、燒錄影片檔/圖檔/音樂檔的光碟片與CD唱片。
相容檔案型態（包括燒錄片、USB儲存裝置與網路UPnP）
音樂檔：MP3、WMA、AAC、MPEG-2 AAC、OGG、WAV、FLAC、DSD、AIFF與ALAC。多位元最高相容規格192kHz/24bit、DSD 5.6MHz。
圖檔：JPEG、MPO、PNG與GIF。
影片檔：MP4、WMV、AVI、3GP與FLV。
