二嫂Esoteric Grandioso P1X SE分體式旗艦CD播放機主要功能 (SE 型號的新功能與Grandioso P1X SE圖標一起顯示。
“VRDS-ATLAS”超級音頻CD傳輸機制
“ES-Link5”超寬范圍數字傳輸
兩種機箱配置(主機+電源單元)
“Master Sound Discrete Clock for Digital Player” – 自主研發的分立時鐘模塊 SE
時鐘同步功能
低反饋分立式直流穩壓器*
四個獨立的環形電源變壓器
半浮動頂板
重新設計的針腳 SE
帶厚鋁面板的雙面遙控器 (RC-1333)
規格說明
可播放光盤類型 超級音頻 CD、CD(包括 CD-R 和 CD-RW)

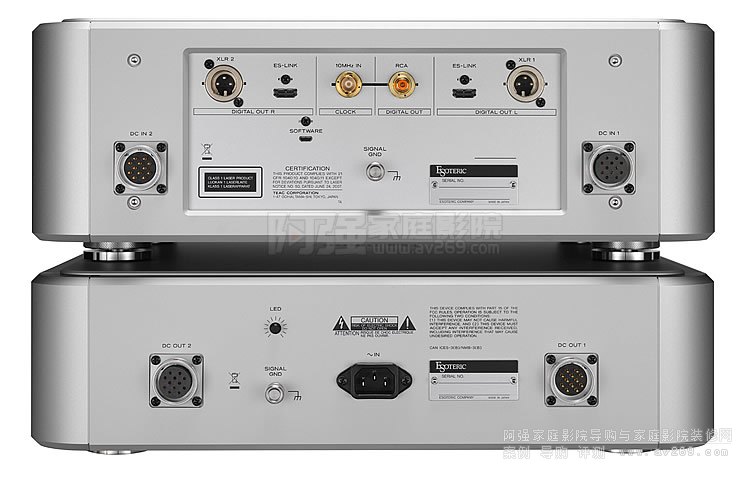

數字音頻輸出
ES-LINK公司 1
.XLR 2對(在雙AES輸出期間,立體聲對的左右聲道各一個接口)
RCA公司 1對
時鐘輸入
上。 1
輸入模擬 50Ω
輸入電平 正弦波 0.5 至 1.0Vrms
輸入頻率 10兆赫 (±10ppm)
常規
電源
交流 220 - 240V,50/60 赫茲
交流 120V,60 赫茲
交流 220V,60Hz
功耗 104
外形尺寸(寬×高×深)
主機 445 × 162 × 449mm
17-5/8“ × 6-1/2” × 17-3/4“ (包括突起部分)
電源單元 445 × 132 × 452mm
17-5/8“ × 5-1/4” × 17-7/8“ (包括突起部分)
重量
主機 29 公斤 / 64 磅
電源單元 24公斤/53磅

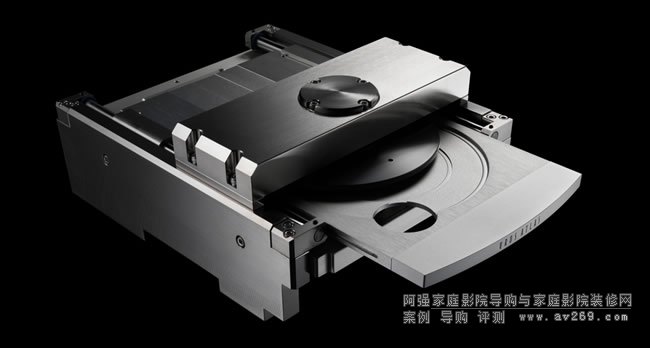

一種前所未有的傳輸機制,邀請您進入最遙遠的聲音范圍。
VRDS技術
VRDS(無振動剛性圓盤夾緊系統)是 Patriotic 獨特的 CD/Super Audio CD 傳輸技術,專門設計用于將圓盤夾在相同直徑的轉盤上,以消除圓盤的旋轉振動,以及機構本身發出的任何外來振動。它還可以校正圓盤的任何翹曲,大大提高光學拾取器和圓盤凹坑層相應光軸的精度,同時最大限度地減少伺服電流。所有這些加起來大大減少了光盤讀取錯誤,從而獲得了卓越的音頻質量。從 NEO 到 ATLAS
自 2003 年 VRDS-NEO 超級音頻 CD 傳輸機制首次亮相以來,已經過去了 16 年。改進 NEO 傳輸是一項艱巨的挑戰,因?yàn)樗L(zhǎng)期以來一直被譽為提供業內最高的音頻再現性能。然而,該設計從頭開始完全重新設計,形成了一個全新的平臺,擁有無與倫比的結構改進和音頻保真度。

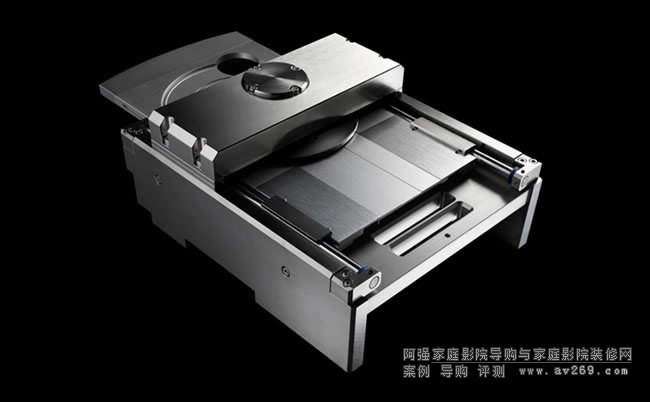

VRDS歷史上最高的剛度和最重的結構

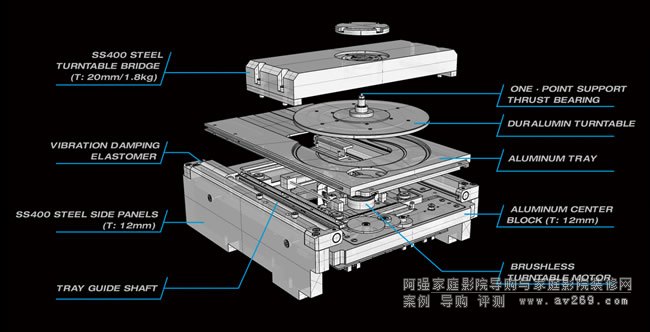

ATLAS擁有VRDS機構歷史上最高的剛度和重量。憑借其更大的新型SS400鋼制側板和橋板,ATLAS比NEO重27%(6.6kg機構單元,13.5kg(包括底座),實現了出色的剛性和令人印象深刻的音色。它還可以抑制任何可能對音頻質量產生不利影響的振動。轉盤由實心硬鋁加工而成,具有出色的音質,其主軸采用全新設計的推力軸承系統。這種無摩擦的單點主軸支撐系統可確保平穩、無噪音的轉盤旋轉。
寬重心和低重心設計
實現VRDS歷史上最安靜的機制的關鍵之一是有效抑制振動的機械接地技術。通過采用寬而低的外形進行機械設計,整個結構現在具有較低的重心。轉盤的驅動系統也得到了改進,其電機從之前在橋架上方的位置移動到轉盤下方,從而縮短了接地振動的路線,大大降低了機械噪音。

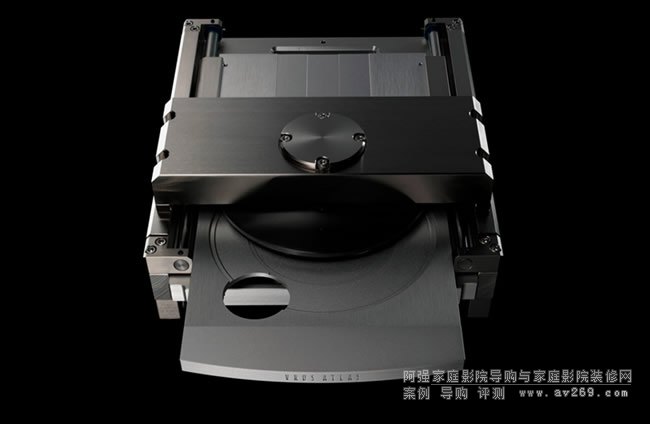

優雅的托盤機構操作
托盤的形狀設計通過最大限度地減少鏤空來盡可能減少共振,并擁有非常平穩的打開和關閉操作,幾乎沒有間隙。使用特殊的減振彈性體樹脂也進一步減少了音樂播放過程中的托盤共振。將旗艦技術
結合到最小的細節。
ES-Link5 數字傳輸
Esoteric自己的ES-Link數字接口利用HDMI電纜進行信號傳輸。隨著P1X SE / D1X SE的推出,ES-Link進一步升級到Ver.5,并支持更廣泛的卓越音質格式(最大22.5MHz DSD和768kHz/48位PCM)。HDMI 的多導體結構允許音頻數據以及 LR 時鐘和位時鐘信號的完全平衡傳輸。
這與常規數字傳輸不同,因?yàn)榘l(fā)送端不需要信號調制,接收器端也不需要解調處理,從而大大減少了DAC端的數字處理負載,實現了理想的數字傳輸。

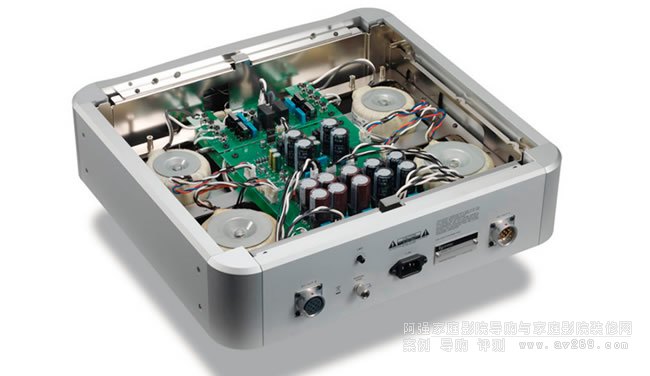

雙機箱結構,帶獨立電源
P1X SE 的電源作為振動的基本來源,從第一次迭代開始就被設計和構造為一個獨立但不可或缺的單元,以實現盡可能安靜的光盤讀取特性和更高的音頻質量。
四個獨立的環形電源變壓器
電源共包含四個獨立的環形變壓器,為每個電路提供清潔而強大的電力供應。低反饋直流穩壓器
P1X SE 和 D1X SE 均采用低反饋分立式直流穩壓器。反饋電平的降低有助于實現充滿活力的聲音,似乎充滿了開放感。
EDLC 超級電容器
P1X SE 和 D1X SE 的電源電路中都包含 EDLC* 超級電容器。P1X總共使用38個EDLC(總?cè)萘繛?,400,00μF或1.4F),而D1X總共使用50個EDLC(總?cè)萘繛?,300,000μF/1.3F)。通過這種電源容量的最大化,實現了低距離分辨率和音頻質量的顯著改善。
・EDLC(Electric Double-Layer Capacitor):作為面向電動汽車行業的下一代功率器件,這些電容器因其超高的靜電容量而作為尖端技術而受到廣泛關注。
用于數字播放器的主聲音離散時鐘
可以毫不夸張地說,時鐘電路是數字音樂再現中高音質的最大關鍵。對于其旗艦主時鐘發生器 Grandioso G1X,Esoteric 完善了其內部制造的 OCXO 時鐘模塊,即主聲音離散時鐘。G1X 獨特的分立電路因其卓越的音樂表現力而廣受贊譽,在傳統上僅以技術規格來描述的高端音頻領域引起了轟動。
P1X SE中使用的“數字播放器主聲音離散時鐘”將G1X內部制造的OCXO模塊的基本設計理念應用于數字播放器型號的內部時鐘。獨特的電路設計使用精心挑選的分立元件,如大型晶體振蕩器,實現了高音質,在每個細節上都反映了 Esoteric的理念,這是現成的時鐘模塊無法實現的。P1X SE 還可以連接到 Grandioso G1X 外部主時鐘發生器,通過將內部電路同步到更精確的 10 MHz 時鐘來提高音質。
多層機箱
每個單元的底盤結構也特別小心,采用堅固、重型、厚實的鋁制面板外殼,以確保徹底的振動控制。每個電路組件所連接的底部底盤采用使用多塊鋼板的多層結構。電力變壓器和其他元件固定在單獨的層上,并以三維排列方式放置,以防止每個元件之間的相互干擾。Esoteric原來的Pinpoint支腳*集成了釘子和碟子,已被一個新的支腳所取代,該支腳沒有用螺栓固定在下底盤上,而是在安裝時由底盤的重量固定到位。通過避免將 Pinpoint 腳體擰入下底盤的大表面積而引起的應力集中,從而產生更開放的聲音。
*專利JP4075477/JP3778108
半浮動頂板
外殼的頂部面板采用無螺絲半浮動結構,進一步有助于產生開放和廣闊的聲音。
雙面遙控器
包括一個緊湊而簡單的遙控器,也可以操作深?yuàn)W的放大器。功能設計在遙控器兩側設有用于每個操作場景的按鈕,智能手機大小的鋁制機身通過先進的金屬加工實現,可舒適地握在手中。Esoteric的新方法是一種設計,讓您每次拿起它時都能體驗到周到的可操作性和工藝。
