在年初CES2025展會上，HDMI Forum正式公布了HDMI 2.2技術規范，其中特別指出支持新一代HDMI固定比率速率傳輸技術，也就是FRL(Fixed Rate Link)技術，實現了96Gbps傳輸帶寬，4K/240fps、8K/120fps等高幀率超高清視頻信號傳輸。盡管目前尚沒有搭載HDMI 2.2接口的影音設備推出，但事實上，這個看上去嶄新的FRL技術早在HDMI 2.1技術規范推出的時候就已經登場了，只是在當時并沒有引起太多人的重視。特別需要注意的一點，并非所有搭載HDMI 2.1接口的影音設備都具備相同的傳輸帶寬，比如說有些家庭影院投影機、平板電視只有32Gbps的傳輸帶寬，不同的信號源設備很多實際接口傳輸帶寬也只有32Gbps，索尼PS5游戲主機就是一個例子。這當中的主要原因在于HDMI 2.1所采用的FRL技術共設有6種不同的模式，不同F(xiàn)RL模式有著對應的傳輸帶寬，例如說FRL4模式的傳輸帶寬為32Gbps，F(xiàn)RL5模式傳輸帶寬為40Gbps，F(xiàn)RL6模式才能達到最高的48Gbps模式。HDMI 2.1技術規范并沒有強制要求所有設備都必須支持FRL6滿血模式，這也就導致了并非所有標稱支持HDMI 2.1的設備都具備完整48Gbps傳輸帶寬的能力。目前在HDMI Forum的官網上暫時還沒有看到HDMI 2.2技術規范所采用的新一代FRL技術，究竟和HDMI 2.1有何區別，但估計是增加了更多的FRL模式，以實現對更高傳輸速率的支持。
HDMI 2.1 48Gbps和HDMI 2.2 96Gbps的傳輸帶寬飛躍使得4K和8K逐步邁向普及
HDMI 2.2所支持的4K、5K、8K、10K和12K信號的具體規格，包括色深和色度采樣
FRL固定比率速率傳輸技術解析

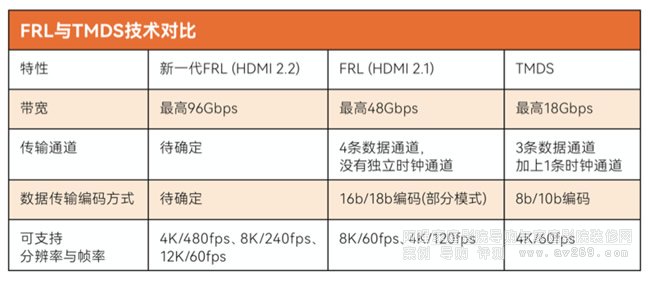

FRL(Fixed Rate Link)固定比率速率傳輸技術從HDMI 2.1技術規范開始就引入到HDMI技術當中，屬于一種數據傳輸協議，用以取代在HDMI 1.0到HDMI 2.0技術規范中所使用的TMDS最小化傳輸差分信號技術，以實現更高的傳輸帶寬需求。在技術特點方面，F(xiàn)RL采用了固定速率多通道傳輸機制，支持最多4個通道傳輸數據，每個通道最大速率達到12Gbps，從而實現最高48Gbps的高帶寬。不同于TMDS技術采用單獨時鐘通道的設計，F(xiàn)RL技術將獨立的時鐘信號嵌入到數據流之中，可以在接收端通過始終恢復單元提取時鐘信號。而在數據傳輸編碼方面，相比TMDS技術所采用的8b/10b數據編碼方式，F(xiàn)RL技術采用數據壓縮效率更高的16b/18b編碼方式，使得每個通道的數據傳輸量更高。

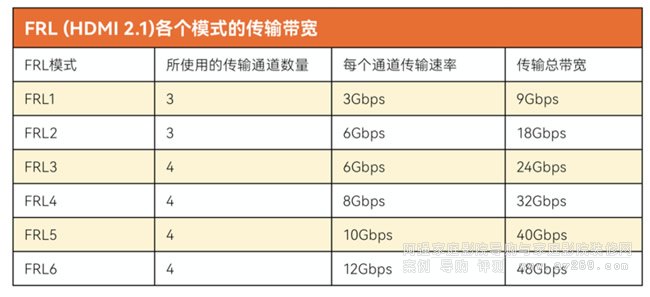

從目前HDMI Forum所公布的HDMI 2.1技術規范的相關數據以及Murideo官網的技術分析，可以了解到HDMI 2.1技術規范當中所使用的FRL技術共有6中不同的模式，當中FRL1模式和FRL2模式的數據傳輸帶寬為9Gbps和18Gbps，能夠向后兼容HDMI 2.0及之前的技術。阿強家庭影院歡迎您！
至于每一種FRL模式所能夠支持的畫面分辨率、幀率、色深以及色度采樣可以參考Murideo官網的統計表格�？梢钥吹街辽賮淼紽RL3模式(24Gbps)，才能夠?qū)崿F(xiàn)4K/120fps/4:2:0/10-12bit的高規格4K信號傳輸，而要到FRL4模式(32Gbps)，才能夠?qū)崿F(xiàn)8K/60fps/4:2:0/8bit的8K視頻信號傳輸。這也是為什么PS5和部分4K家庭影院投影機會選擇采用HDMI 2.1 FRL4模式接口規格的原因。而想要實現流暢播放8K/60fps/10bit規格的8K HDR視頻片段，HDMI接口的傳輸模式起碼來到FRL5模式(40Gbps)。

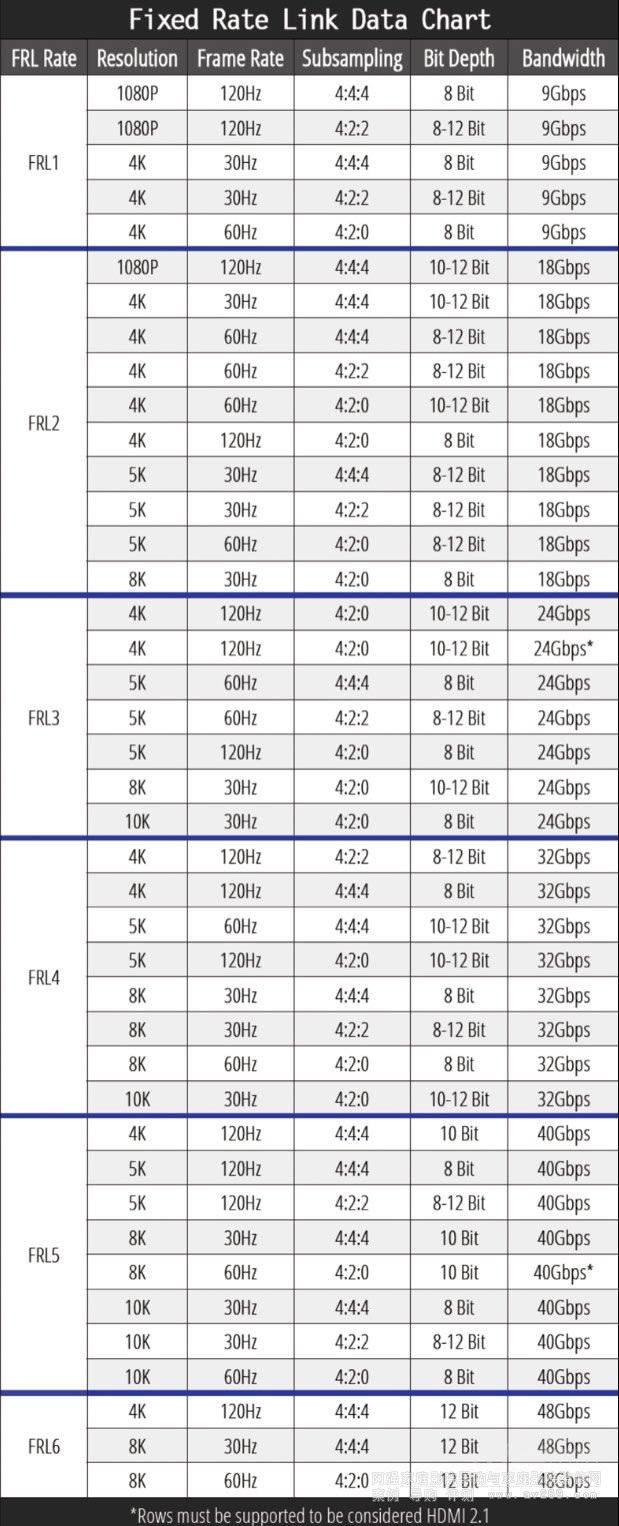

來自Murideo官網的各個FRL模式所支持的視頻信號規格
既然FRL技術擁有多個不同的傳輸模式，而每個模式又支持多個不同的視頻傳輸規格，那么FRL技術是如何信號源設備知道下游設備的規格，從而傳輸相關規格的視頻信號給顯示設備呢？FRL通過一種稱為Link Training(鏈路訓練)的方式來確保發送端和接收端之間建立穩定和高效數據傳輸連接的過程，使其具備動態調整信號參數和協商帶寬。具體來說，首先信號源設備需要讀取接收設備的EDID，以確認其所支持的FRL模式。這點是很關鍵的，因此開啟設備的電源順序，需要先從下游顯示設備逐級向上打開電源，以確保上游設備能夠準備讀取下游設備的EDID信息。接下來，信號源設備和接收設備進行數據溝通，確保接受設備準備好進行Link Training，再向接受設備發送特定數據模式測試鏈路質量，一旦Link Training成功，音視頻數據傳輸才會正式開始。如果Link Training失敗，則是會嘗試再次進行Link Training或降低帶寬，選擇較低的FRL模式。不過，這也導致從HDMI 2.1開始，HDMI信號源設備與接收設備之間的握手變得更為復雜，一旦出現Link Training方面的問題，則會讓整個握手時間變得更長。
如何判斷設備HDMI接口的實際FRL模式
正因從HDMI 2.1技術規范開始，各種設備上面的HDMI 2.1接口實際傳輸帶寬并不能都認為是具備滿血的48Gbps的傳輸帶寬。那么我們應該如何判斷設備的HDMI接口實際運行在怎樣的FRL模式？一方面可以查找廠家的技術參數資料，另一方面則是可以通過專門的測試設備來測試，比如Murideo旗下的8K HDMI分析儀器，Bridgee橋界MINI-BMU8K-A信號分析儀等，能夠準備讀取不同源設備輸出信號的FRL模式與HDMI接口的實際帶寬。部分顯示設備也具備顯示源設備HDMI FRL模式的能力，不少游戲玩家就通過家里的電視設備了解到索尼PS5和微軟XSX在HDMI接口帶寬方面的差異性。另外，部分AV放大器也能讀取HDMI FRL速率。

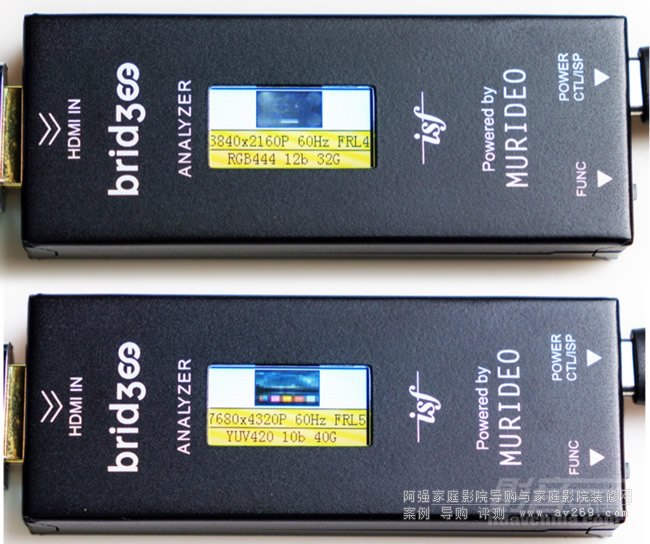

專業的測試設備能夠準備讀取源設備的HDMI FRL模式

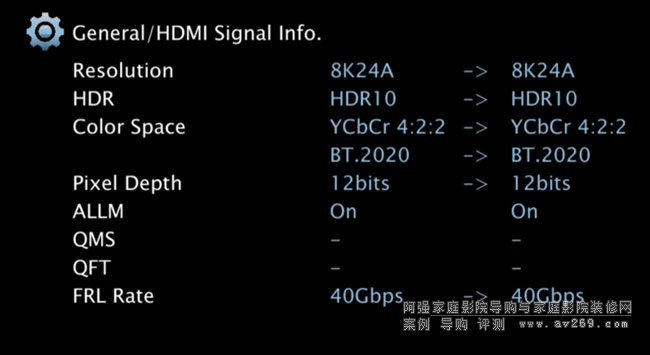

部分AV放大器在菜單中會告知用戶設備所使用的HDMI接口的FRL帶寬速率
最后，從HDMI 2.1開始，HDMI技術規格迎來了巨大的提升，但同時也出現不少HDMI連接相關的問題。HDMI FRL模式就是一個值得我們重視的技術關鍵之處，充分了解信號源設備、AV放大器以及顯示設備的實際FRL模式與接口帶寬，能夠有效低解決HDMI連接方面的難題。
