設置測試圖案信號源
您可以在初始設定單元選擇測試圖案的信號源。
獲得所需測試圖案最簡單的方法時用一張 DVD 或藍光光盤，您需要在測量時手動選擇所需測試圖案顯示到屏幕上。如果您選擇使用光盤，那么請?jiān)谛盘?hào)源一欄中選擇校準光盤。
使用視頻信號測試圖案發生器的自動功能
您可以通過使用信號發生器為校準流程引入自動化功能。色彩極致標準版支持內置信號發生器、Lumagen Radiance 和 DVDO Duo，色彩極致進階版增加了對 AccuPel 和 DVDO TPG 信號發生器的支持。色彩極致專業版增加了對多種外置信號發生器的支持。如需了解設備支持列表請參閱色彩極致官方網站。阿強家庭影院
使用上述任意一種信號發生器時，色彩極致會自動根據您在軟件中選擇的功能顯示正確的測試圖案，該過程不需要手工操作。同時您可以通過色彩極致界面右上方的測試圖案下拉菜單選擇不同信號發生器支持的測試圖案并顯示到屏幕上。
內置信號發生器
1. 在初始設置單元，在信號源下拉菜單中選擇內置信號發生器。
2. 選擇需要的測試圖案大小。
3. 在屏幕上顯示測試圖案窗口。
4. 使用電腦 HDMI 輸出端口連接到需要校準的顯示設備。
5. 將電腦顯示模式設置為擴展桌面。
6. 從電腦桌面上將測試圖案拖拽到需要校準的顯示設備上，對其右鍵選擇最大化。
7. 此時在電腦屏幕上顯示色彩極致軟件界面，在校準顯示設備上會顯示測試圖案。
外置信號發生器
1. 插入信號發生器，使用 USB 端口（可能需要串口-USB 轉換器）將其與電腦連接，然后使用信號發生器的 HDMI 輸出端口將其與需要校準的顯示設備連接。
2. 打開 windows 設備管理器，查看分配給信號發生器的 COM 端口。
3. 記錄下端口號碼后關閉 windows 設備管理器。
4. 在下拉菜單中選擇希望連接的發生器，然后單擊連接。
選擇的信號發生器會顯示在相關設置選項下方。
5. 選中信號發生器左邊的單選鍵。
6. 從 COM 端口下拉菜單中選擇相應的端口
7. 根據環境選擇恰當?shù)臏y(cè)試圖案設置，如
色彩空間
分辨率
色彩強度
圖案類型
當您設置完所有測試圖案的設置選項后就已經完成校準顯示設備的準備工作。為了便于后續校準流程的順利進行，色彩極致會為信號發生器自動設置已選擇的設置參數，您只需選擇 COM 端口即可。
提示：為了能夠在校準過程中自動顯示所需圖案，外置信號發生器都會提供多種不同的測試信號，可以通過色彩極致界面右上方的測試圖案下拉菜單快速調用。
使用色彩極致進行測量
在色彩極致的不同單元中進行測量的步驟基本一致，因此了解該步驟十分必要。

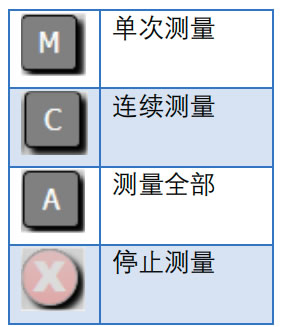

在單元窗口的頂部會有四個按鍵。
如果您只需一次或幾次測量，可以使用單詞測量按鍵。被選中的顏色會進行測量并自動切換到下一個顏色。
自動切換
在默認設置下，大部分單元都會在測量一種顏色后自動切換到列表中下一項顏色，您可以在設置界面中選擇自動切換選項更改設置。
注意：自動切換功能在白平衡和原始數據單元中強制關閉，從而便于校準人員選擇測量對象的完整靈活性。
如果您需要連續不間斷測量或?qū)崟r(shí)觀察數據變化，可以使用連續測量按鍵。單擊測量全部按鍵可以對單元中所有待測色彩進行測量，使用測量全部功能時必須搭配信號發生器。您可以使用外置信號發生器如 AccuPe濿，或色彩極致內置信號發生器。
如果您需要停止連續測量或在測量序列中暫停，可以使用停止測量按鍵。
重要提示
不論您選擇哪一種測量模式，必須先測量 100%白色，因?yàn)檫@涉及到dE、伽馬和色彩亮度的計算過程。
測量?jī)x器的選擇與初始化
摘要
在進行任何校準流程之前都需要連接好測量?jī)x器。
為校準流程進行測量?jī)x器的初始化：
1. 將測量?jī)x器連接到電腦的 USB 端口
2. 在色彩極致的主界面選擇初始設定圖標。
3. 從已授權的設備列表中選擇需要使用的測量?jī)x器。
4. 選擇所需模式和其他相關選項。（具體需要的選項根據測量?jī)x器的不同有所變化）
注意：愛色麗 i1 Display Pro 包含慢速模式選項，只有在測量黑位時才需要使用該模式，其作用在于默認測量模式（AIO）不會測量低于 0.01 尼特的數值。
5. 單擊連接。
6. 當需要時進行暗部弱光測量。
注意：如果所選設備為串口設備，如 Klein K-10，您還需要設置串行端口，您可以在 Windows 設備管理器中進行查詢。
暗部弱光讀取需瀁求
l i1 Display Pro 不需要弱光讀取。
l 蜘蛛色彩分析儀不需要弱光讀取。
l Chroma 5 不需要弱光讀取。
l Display 2 需要在校準流程前進行一次弱光讀取。
l i1 Pro 需要在使用前進行初始弱光讀取，同時在后續校準過程中定期（每 10-15 分鐘）進行弱光讀取。
l i1 Pro 2 只需要初始弱光讀取。
l Hubble/Sencore OTC 1000 需要在使用前進行初始弱光讀取，同時在后續校準過程中定期（每 10-15 分鐘）進行弱光讀取。
