校準流程

注意：只要后兩個條件可以滿足，可以在合理范圍內盡可能調高對比度。顯示設備在校準后可能無法達到對比度設為最小值時的良好性能，這是可以接受的。但是不推薦超出上述條件的情況下設置對比度為最大值。

黑位和白位測試信號
色彩極致內置的測試圖案包括了黑位和白位測試信號的圖案，可以用來設置黑位（亮度）和白位（對比度）。您可以從信號發生器下拉菜單中選擇對應圖案（查看、工具欄、信號發生器）。
黑位測試信號包含兩個豎直色帶，在電腦信號純黑（0）的背景上右側有一個略微亮一點的黑色（21），同時左側有一個略微暗一點的黑色（11）。
1. 將顯示設備的亮度選項設置為最小值。
2. 顯示黑位測試信號圖案。
3. 逐漸調高亮度設置知道能夠看清右側色帶，如果能夠同時左側色帶說明亮度設置已經過高。
白位測試信號包含兩個豎直色帶，在電腦信號純白（255）的背景上右側有一個略微亮一點的白色（240），同時左側有一個略微暗一點的白色（230）.
1. 調整顯示設備的對比度選項直到達到該設備類型所推薦的輸出水平。
2. 顯示白位測試信號圖案。
3. 確保您能夠看到左側的色帶，如果能看到右邊的色帶會很理想，但不是必備條件。
4. 如果您不能看到左側的色帶，就需要調低對比度選項知道能夠辨認位置，即使這會降低光輸出而達不到推薦數值。

提示：亮度和對比度設置通常都是相互影響的，所以您需要反復來回確認兩個參數都達到理想的設定。

正投投影機
校準正投投影機會遇到一些特殊問題，主要是因為事實上——與平板電視不同——您可以選擇兩種方法測量光源：正對屏幕測量或直接正對鏡頭測量。SMPTE建議所有重要的數據都要用正對屏幕的方式測量。我基本也同意這一點，但有一些因素會使得直接從鏡頭測量更有效。
l 對比度：當投影機顯示黑色時從幕布反射的光線很少，所以直接正對鏡頭測量會得到更準確的數據，然后將數值與顯示全白時的數值進行對比得出對比度。在兩次測量中需要確保沒有移動傳感器以保證精準度，此時相機三腳架十分有用。
l 峰值光輸出：直接正對鏡頭讀取亮度不用考慮角度和屏幕增益的因素，因此更準確。

注意：不論何時進行直接正對鏡頭的測量，都需要確保在色彩分析儀或光譜儀上安裝散光板并設置為環境光模式，或直接使用專門測量環境光的照度儀。照度儀使用Lux作為單位而不是fL或尼特。色彩極致中包含有亮度計算器，可以將照度儀測量出的Lux換算為fL、尼特、流明等單位。阿強家庭影院

設置銳度
摘要
銳度控制是從模擬視頻時代遺留下來的產物，數字顯示設備實際上不需要設置。盡管如此，為了取得最佳的畫質,設置正確的銳度十分重要。
設置銳度的步驟：
1. 顯示包含水平和豎直線條的測試圖案。
2. 當銳度設置過高時，某條或多條線條的周圍會出現模糊的光暈。在保證不出現光暈的前提下盡可能將銳度設置到最高值。

提示：在一些數字顯示設備上銳度選項基本上是禁用的，因此測試用的線條不會隨著更改銳度設置而發生變化。

設置白平衡
摘要
設置白平衡基本上是整個校準過程中最重要的一步。將白色設置準確對所有片源都有影響，甚至是黑白片源。正確的白平衡是將構成白色的紅色、綠色和藍色按照目標色域的固定比例進行分配。從目前現狀來看，所有常用的色域（SMPTE-C、Rec.709、EBU）都是用同樣的白點，即x=0.3127，y=0.3290。
設置白平衡的步驟：
1. 打開白平衡單元。
2. 測量100%白。
3. 選擇80%灰。
4. 單擊連續測量。
此時軟件會反饋以下信息：
l Delta-E
l 原始xyY數值
l 相關色溫
l 紅綠藍平衡
l 伽馬
該初始測量能夠為這一視頻輸出水平的白平衡提供快速概覽，然后軟件會實時顯示上述這些信息的變化。

5. 校準完成后單擊停止。
6. 顯示20%灰的測試圖案。
7. 必要時重復步驟4-7知道每一級輸出都達到準確。

注意：設置白平衡是一個反復的過程。當調整灰階的低點白平衡時必須重新檢查高點白平衡，然后多次重復檢查。這一過程十分必要，因為兩者之間會相互影響。最終目標是同時在灰階的兩端都能達到良好的白平衡。

ΔE（又稱dE或De濿ta-E）是測量實際與標準之間色彩誤差的單位。因此校準的目標是將所
測量色彩的dE降到盡可能低。
相關色溫
相關色溫（CCT）是一個不太準確但十分常用的評價白點精確度的方法。自然光的相關色溫為6505K。偏紅的白色色溫升高，偏藍的白色色溫降低。相關色溫的測量是不準確的，因為CIE從沒有認證過一種規范的方法來計算相關色溫（有多種計算方法），而更重要的是相關色溫忽略了綠色。因此一個灰色可以偏綠或洋紅但依然保持6505K，測量ΔE和紅綠藍平衡數值都是更加準確測量白平衡精準度的方法。
設置主色彩/色調選項
摘要
主色彩選項對所有色彩的亮度和飽和度都有影響。使用色彩選項將三原色的亮度調整到正確位置。
主色調的色相選項對色輪上三復色的位置有影響。使用色調選項將三復色的色相調整到正確位置。

注意：如果您的顯示設備有色彩管理系統，那么就不需要調整色彩和色調。只有當色彩管理系統無法進行調節的時候才使用這兩項進行調整。

調整色彩的步驟：
1. 單擊色彩/色調按鍵。隨后出現色彩/色調單元。
2. 進行一系列的白紅綠藍青黃洋紅色的測量后生成一條基線。
3. 顯示紅色的測試圖案。
4. 單擊連續測量按鍵。
5. 選擇紅色的單選鍵。
色彩極致會實時測量并更新誤差圖表。
6. 調整色調/色相選項直到紅色色相的誤差盡可能接近0%誤差。

7. 完成后單擊停止。

注意：調整色彩的目標是減小三原色的所有亮度誤差，不只是紅色的亮度誤差。使用紅色色彩選項調整完紅色后您可能希望繼續重復這一過程調整藍色色彩和綠色色彩選項，最終實現三原色最低的平均誤差率。

調整色彩的步驟：

1. 單擊色彩/色調按鍵。
隨后出現色彩/色調單元。
2. 進行一系列的白紅綠藍青黃洋紅色的測量后生成一條基線。
3. 選擇青色的單選鍵。
4. 單擊連續測量按鍵。
5. 顯示青色的測試圖案。
色彩極致會實時測量并更新誤差圖表。
6. 調整色調/色相選項直到藍色色調的誤差盡可能接近0%誤差。
7. 完成后單擊停止。

注意：調節色彩的目的是減小三復色的全部色調誤差，不是指青色的色調誤差。使用藍色色調選項調整完青色后您可能希望繼續重復這一過程調整紅色色調（洋紅色）和綠色色調（黃色）選項，最終實現三復色最低的平均誤差率。

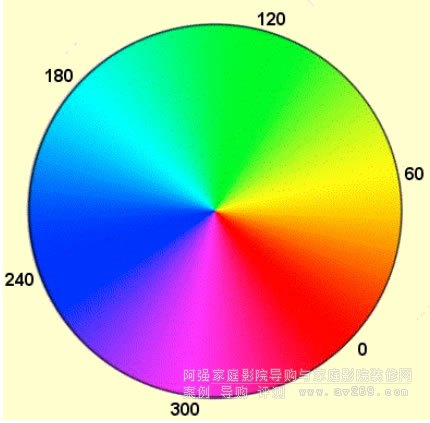

色輪
原色和復色以角度的方式分布在色輪上。

色彩在色輪上的位置決定了色調。

使用色彩管理
摘要
當顯示設備具備色彩管理系統（CMS）以便調整三原色和三復色的色調、飽和度和亮度時需要使用色彩管理單元。您可以根據需要選擇不同色彩空間，根據色彩管理系統的參數選擇與設備最適合的色彩空間。例如：
l 當您使用的CMS參數為色調、飽和度、亮度時，請使用HSL，如JVC LC瀂S投影機。
l 當您使用的CMS參數為紅色、綠色、藍色時，請使用RGB，如三星平板電視和
Lu瀀age瀁 Radia瀁ce外置視頻處理器。
l 當您使用的CMS參數為x值、y值、Y值時，請使用xyY，如DVDO Du瀂外置視頻處理器。
使用色彩管理的步驟：
1. 在設置中選擇您需要的參考色域。
2. 按照上述說明選擇所需的色彩空間。
3. 對白色、紅色、綠色、藍色、黃色、青色、洋紅色進行初始測量來取得基準數值。
4. 在屏幕上顯示一個色彩的測試圖案。
5. 選中該色彩的單選鍵。
6. 單擊連續測量按鍵。
色彩極致會實時測量所選色彩在該色彩空間中每一項的誤差值并顯示在圖表中。
7. 通過調整顯示設備中的CMS選項將所選色彩的誤差率盡可能降為零。此時可以通過觀察誤差值圖表中的dE數值變化配合決定并調整參數設定的加減，最終在所選是色彩空間中將整體誤差降低并控制在最準確的水平上。
8. 單擊停止。
9. 對其他色彩重復步驟2-7的操作進行修正。

注意：您可能需要用到小于100%飽和度的目標值來判斷CMS對整體色彩空間的線性控制能力。如果線性控制能力不理想，可以選擇校準所選參考色域的75%或50%飽和度，您可以在單元設置菜單中選擇不同的飽和度目標值。

飽和度
飽和度越高的色彩位置更靠近CIE可見色彩圖表的邊界，飽和度越低的色彩位置更靠近圖表中心，白色位于圖表正中同時飽和度為零。

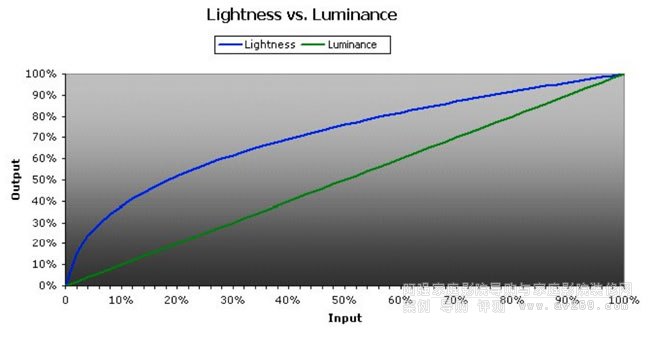

亮度和照度
這兩者都用來測量光線強度。亮度是非線性、以感官為主導的光輸出強度單位，與顯示設備的伽馬曲線大致上成反向。人眼對于暗部弱光環境下光線強度的微小變化都十分敏感，但對于高光環境下同樣程度的變化就不太敏感。如圖所示，在總體信號中18%的輸入強度已經基本達到全黑與峰值亮度之間的半程位置。

照度是線性的光輸出強度單位，可以用絕對值或相對值表示。
l 絕對照度可以用cd/瀀2或fL表示。
l 相對亮度可以用數字0.0-1.0表示，其中1.0代表與白色參考標準絕對亮度一致。
色彩管理單元測量亮度，色彩解碼（色彩/色調）單元使用相對亮度，灰階和色域單元同時使用相對和絕對亮度。

亮度與照度的一個很明顯的區別在于亮度單位中亮色（綠）和暗色（藍）的差別與照度（絕對或相對）中同樣的差別要小很多。綠色的照度大約是參考白色的71%，而藍色的照度大約是8%——兩者比例是九比一。而同樣的差別在亮度中的比例不超過三比一。這一現象可以理解為綠色測量到的強度比藍色強九倍，但在人眼看起來綠色只比藍色強2.7倍。這就是我們所說的光輸出強度是非線性的所代表的含義。
