這是在我們的手冊裏最后及最進階的部份。我們將會解釋什么是原色及副色，如何測量他們，以及(在一些顯示器上)如何調整它們。我們?nèi)缓髸?huì)提出一些方向去改變某些顯示器的物理特性，經由增加濾片而得到更正確的原色。
因?yàn)榇蟛糠蒿@示器沒有提供可以正確設定原色跟副色的進階的色彩管理系統(CMS)，這一節應該被視為額外的選項。即使你的顯示器沒有提供CMS，經由量測你的顯示器的原色及副色的值以及灰階表現，至少你會更了解你的顯示器色彩重現的能力。
如果你不確定你的顯示器是否有CMS或其它調整原色或副色，查一下你的使用手冊，或在我們的 Audio and Video Calibration 討論區裏發問吧!
什么是原色及副色?

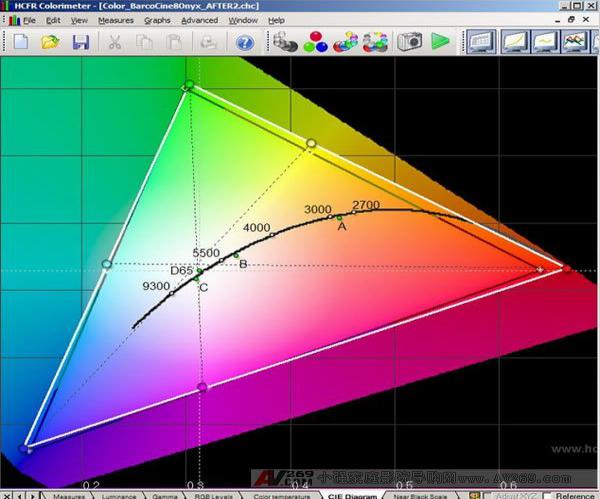

看一下前面章節裏的CIE圖:
那些靠些D65中心點的白點是我們之前做的灰階測量。 然而我們還沒討論的是圖裏的黑色三角形:它表示我們選擇的色彩空間(或"色域") 。
這個三角形是表示我們期望(或希望)我們的顯示器能夠再製的色彩范圍。完美的顯示器將只顯示三角形內的色彩及并不顯示以外的色彩。標準解析顯示器SD(Rec601) 及高解析顯示器HD(Rec709)有不同范圍。因?yàn)槿齻�(gè)點分得更遠些，HD的Rec709三角形比Rec601的三角形大些，因此可以在HD裏顯示更豐富的色彩。這是HD比SD多的許多好處之一。差異不會很大，但是看得出來。在我們的圖用的是Rec709。
經由選取"進階的 -> Preferences" 選單選項，選擇"References" 標籤，并改變"Color Space - Standard"選項，你可以在ColorHCFR裏自行HD及SD色彩空間中切換，看看當中的差異。你會看到三角形隨著你選的色彩空間變大或縮小一點。
附注:有趣的部份是相對于CIE 圖裏整個可視色彩范圍，SD及HD色彩空間是多么地小。記住整個CIE圖表示我們?nèi)祟惸芸吹缴�。還有數以百萬肉眼可見的顏色落在三角形外，HD電視及藍光碟片仍然無法顯示，因?yàn)檫@些顏色并沒有落在像是Rec601或Rec709的現行標準內!也許某一天(可能是不久的未來)新的色彩空間可能會制定成標準包含更廣泛的顏色。廣播電視及特定的媒體光碟 (不論什么取代藍光?)可能會為我們的家庭劇院發展出使用新的或擴展的色彩空間。
什么是原色點?
在色彩空間三角形的角點稱之為'原色'，因?yàn)樗麄兇碛脕硇纬扇切蝺?nèi)所有顏色的3原色(純色) 紅，綠，及 藍。你的顯示器經由變換紅，綠，及藍間的比例，再生色彩空間裏的每一種其它色彩。這三個點決定三角形的大小及形狀。如果你的顯示器的原色點沒有落在正確的位置，每一其它色彩都會有某種程度的問題(即使你的灰階是完美的)。
論壇會員Gary Fritz提出很棒的比喻來解釋這個原理:
"你的投影機或電視必須精確地顯示標準所制定的3原色。如果不行，你的顏色會錯。為什么呢? 想像你的顯示器是一個根據數字繪圖的盲畫家。他有3罐顏料 (紅，綠，藍)，同時他只畫訊號告訴他的色彩。如果視訊訊號告訴他畫純綠，他就沾他綠色的顏料罐及用它。如果訊號有黃色色彩，他就混合紅及綠。如果某人調換了他的綠色顏料并用一罐粉紅色顏料來代替，現在想像會發生什么事，他是一個盲畫家，所以他無法更正錯誤的色彩。明顯地他的綠色會是錯的，草皮會變成粉紅色。除此之外，所有包含綠色的顏色也會是錯的。除了純紅、純藍以及包含一點綠的純洋紅暗階外，所有其它的顏色都會是錯的。"
你的顯示器的原色多接近Rec601或Rec709標準跟你的顯示器所用的技術相關性很高，製造廠如何製作，它們對于補償老化及不一致提供那些控制等等。有很大百分比的數位顯示器偏離相當多，大部份CRT顯示器相當準確，這是因?yàn)镃RT 是標準制定時僅有的技術(20+年以前)。因?yàn)樗纳收_性及不會色彩漂移 (數位顯示器燈泡色彩輸出在短時間會漂移相當大的量，相較之下 CRT映像管色彩輸出則仍然是穩定的)， 電影工作室還是仍然用CRT顯示器。在 Digital Video Essentials: HD Basics 測試光碟的前幾章裏有更多的資訊。
要正確地設定原色，有一套對各種顏色提供分別控制的色彩管理系統(CMS)是必須的。
今日許多新的顯示器刻意加強或偏移它們的顏色，用來顯示Rec601或Rec709范圍以外的顏色。他們通常故意這樣做來增加光輸出(加強綠及藍) 及/或造成顏色看起來更濃艷或討喜。記住這是完全錯的是很重要的!最后的結果是得到一個不是導演想要讓你看到的畫面。這可以用真實的例子來說明，用兩種不同的顯示器技術:我們用CRT 映像管技術的Barco Cine 8 Onyx 投影機? 及用數位D-ILA技術的高階JVC RS1投影機:

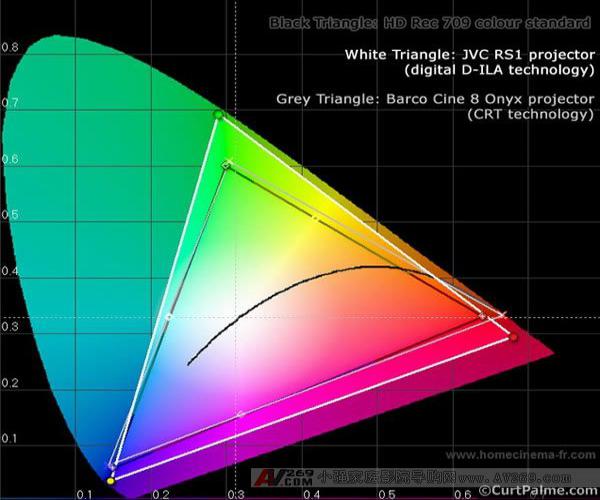

我們希望兩臺投影機都讓原色精確地落在表示我們的目標 Rec709 (HD) 色彩空間的灰色三角形上。Barco的原色相當接近同時不需要額外的修正。 JVC的原色則偏離相當多。它們都落在Rec709 (HD) 標準相當外面的地方造成顏色太過濃艷。尤其是綠原色偏向左邊，同時造成所有綠色都會帶點黃色色偏。JVC沒有提供可以改變?cè)纳使芾硐到y(tǒng)(CMS)，所以如果我們希望改變?cè)礁_的位置，一臺進階的視訊處理器(例如Radiance) 或其它修改是需要的 。
然而為什么更濃艷的色彩不好呢? 你可能因?yàn)樗芙o你更廣大的色彩范圍而認為能夠顯示標準以外的色彩是好事，不幸的是，這不是事實。即使更濃艷的色彩在某些情況(卡通或是人造內容)看起來較討喜，但在其它我們熟悉90%+的內容，如人臉或我們每天看到的自然景像(天空，草皮等等)，它看起來不會是正確的。過飽合的色彩會造成 (如例子) 綠色草皮有時像是有螢光色。下面是例子:
感謝 Tom Huffman提供照片www.displaycalibrationonline.com
上面的照片是從先前提到的JVC RS1數位投影機照下來的，下方的照片是色彩正確的版本�？纯碕VC RS1的色彩有多么地飽合，明顯地不是導演想要呈現的，而且看起來完全地不自然。你的灰階可能設定的很完美，但如果顯示器的色彩空間超過定義的SD或HD標準太多，草皮看起來會像是螢光綠草皮。這是為什么許多人抱怨剛裝的數位顯示器看起來像是卡通或假假的感覺的理由。不論你什么時候要買新的顯示器，不論用什么技術，確認它們的原色多正確及/或確認有沒有方法可以調整原色及副色，可以讓它們更接近正確的位置。不要問在展示間的販賣人員顯示器的原色有多正確，你會得到一個空洞的眼神看著你的。
什么是副色點?

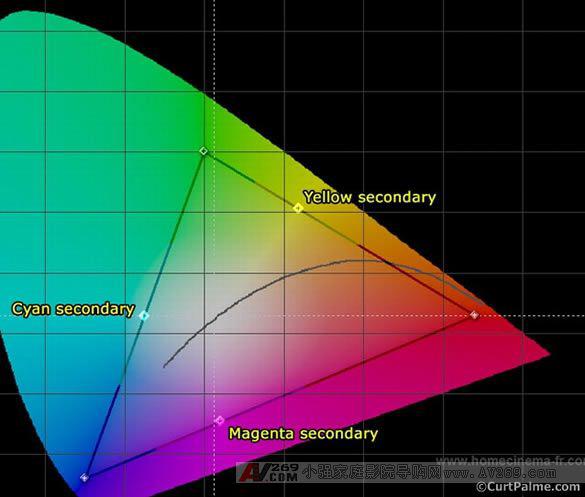

沿著三角形的邊，我們可以找到'副色'。這些副色點是由依據定義量混合線上兩端的兩個原色得到的:綠及藍變成青，綠及紅變成黃，藍及紅變成洋紅。 [page]
副色可以調整你的顯示器上'色相'控制來改變。你的副色測量的好壞是由你的原色有多正確，以及 你的顯示器的色彩解碼器是否依正確的比例混合原色。再次不幸地，所有顯示器的色相控制，因?yàn)樗瑫r(shí)影響3個副色，實際上是相當無用的。調整色相讓某一副色正確通常會造成其它二個變得更不正確。要正確地設定副色，一個提供個別顏色色相控制的是必須的。其它的情況，我們調整并試著平均3副色的錯誤。
原色及副色跟灰階的相關性?歡迎光臨小強家庭影院導購網www.tdntmepa.cn
做為一個起點，正確的灰階確保我們的顯示器能正確顯示 D65 (中性色彩)黑白影像。記住D65點是在CIE 圖的中央兩條白線相交的位置。 我們能做到什么程度以及如何獲得特定色彩完全依靠顯示器的原色及副色的正確度。要讓我們的顯示器上的色彩在100%的時間上，100%正確，三項東西必須完美: 原色，副色，及 灰階。
如果顯示器的灰階完美，但原色離太遠，顏色會太濃艷。 如果原色不夠廣，顏色看起來會太平淡。 如果原色都偏移，讓三角形相對于Rec601/709標準看起來扭曲變形，那么結果可能是不正確的色相(尤其是副色偏離的情況)。

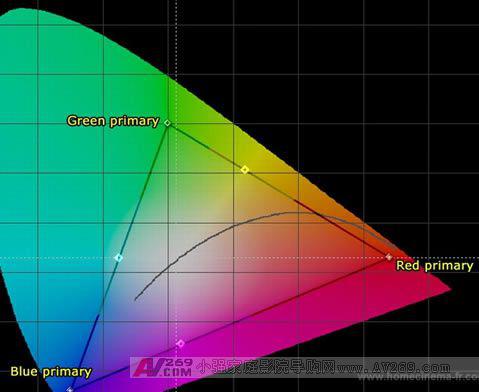

下面圖表是一個假想有完美的原色及副色的顯示器。量測到的原色及副色正精確地落在Rec709 標準的點，造成Rec709點及三角形被蓋住:
如果我們從每個原色點畫一條線穿過D65中心點，你會發現到那條線在三角形的另一邊精確地交叉在副色點上。這是臺完美平衡且校正過的顯示器，但在顯示器技術的限制以及大部份顯示器製造廠并沒被強迫提供要達到完美所需的色彩管理系統(CMS)下，要達到這樣的目標是非常困難的。
在手冊的這個部份，我們會測量你的原色及副色，以及看它們跟完美(期望)值間的關係。 ColorHCFR會在你的CIE圖上顯示第二個色彩空間三角形，讓你能看到相對于期望的Rec601或Rec709標準，你的顯示器的能力。我們?nèi)缓髸?huì)提出一些訣竅來改進這些結果。
如同色彩校正的其它項目，記住任何事情都會互相影響的!所以要有足夠的背景資料!讓我們開始 調整吧!
步驟 8.1: 在手冊的這個部份，我們需要用不同的測試光碟。我們完全不了解為何 Digital Video Essentials: HD Basics 測試光碟沒有提供單獨的原色及副色的視窗測試圖案。反而只提供一般包含6個顏色在同一測試圖案的SMPTE color bars 測試圖案。這個測試圖案上半部看起來像這樣:
為何他們包含灰階窗形測試圖案確不包含個別的原色/副色視窗測試圖案不在我們的討論范圍。

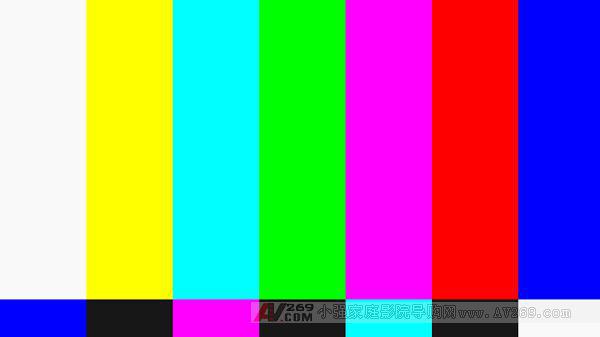

背景資訊: SMPTE代表 Society of Motion Picture 及 Television Engineers的縮寫。在SMPTE測試圖案裏的color bars是已知的標準，所以比較這個上面所示的測試圖案可以讓我們知道視訊訊號在錄製，傳送，或顯示時 (更重要的是需要什么施加那些補償?shù)接嵦?hào)上才能讓它回到原來的狀態)的改變。它通常在電視結束后播放幾小時，但在現在全天24小時的節目上，你很少在電視上看見它。
SMPTE color bars測試圖案沒辦法用在我們手冊這個章節的部份測試，但其它的還好。理想上我們需要像是我們之前的灰色視窗測試圖案的個別視窗測試圖案，但這次改成用原色及副色來代替。我們準備要用的測試光碟是AVS HD 709。它是免費的同時可以在AVS HD 709下載:它包含所有的原色跟副色的10%視窗測試圖案，我們可以適當?shù)卦O(shè)定我們的彩度及色相，以及其它額外的 色彩管理系統(CMS)。
有點小缺憾的是AVS HD 709只有藍光及HD DVD版本光碟，而且必須自行下載及燒錄這個測試光碟。測試光碟可以燒到一般的空白，然后在HD DVD或藍光播放器上播放 (依據你下載的版本)。聽起來可能很奇怪，你不需要HD DVD或藍光燒錄機才能製作出HD DVD或藍光光碟:替代的是用我們把HD DVD或藍光的內容放在標準DVD 光碟。HD DVD或藍光播放器是一定需要的，但可以在任何DVD燒錄器上燒錄。 至于這片測試光碟的最新版本，1-7章包含我們要量測的原色及副色的100%飽和色彩的視窗測試圖案。歡迎光臨小強家庭影院導購網www.tdntmepa.cn
附記: AVS HD 709 測試光碟實際上包含這整份手冊會用到的測試圖案。至于我們會先前為什么不用這測試光碟，是因?yàn)椴⒉皇敲總�(gè)人都習慣燒錄他們自已的光碟或是有HD DVD或藍光播放器。同時，AVS HD 709仍然還有修改在進行，代表測試圖案被視為還在改進中，會造成我們要配合它改寫手冊。這是我們找到不貴，最完整，已經可用的測試光碟 !
如果你有不同的測試光碟，包含原色及副色的100%飽合100 IRE 視窗測試圖案也可以。GetGrey 是一片常見的(非免費) 也可用的測試光碟。ColorHCFR 設計者也有提到他們自已的PAL格式的測試光碟。Avia測試光碟包含原色及副色個別的測試圖案，但他們是用全畫面代替窗形測試圖案，這在電漿及CRT顯示器會造成一些問題。
有些校正光碟會告訴你用染色的透明膠片來調整色相及彩度，不要這樣做。這個方法沒辦法用在全部的顯示器而且只是一個近似的方法，最好還是用你的感測器。
在進行下一步之前， 確認你已完成手冊裏前述的所有步驟是很重要的，包含儘可能設定對比控制，亮度控制，及灰階到最佳狀態。
現在進到調整的部份![page]
步驟 8.2: 調整彩度控制
彩度控制是一個從480i 復合視訊的年代就存在傳統控制(不要跟色差搞混)。 它同時調整三原色的強度或是'亮度' 。既然它同時影響三原色，對于精準的校正，它是非常沒用的。我們會調整它以確定它儘量接近正確值。
既然彩度控制同影響三原色的強度， 我們選其中一個 (在我們的例子是紅)來調整同時希望其它會跟著正常。要正確地設定三原色需要一個全面性的色彩管理系統(CMS)。如果你的顯示器有一個全面性的CMS，我們會在后面的步驟調整。
有些顯示器的彩度控制除了對低階480i 復合訊號 或 S-video 輸入外，對于其它輸入將不會有作用。 如果在你的顯示器上用RGB、色差、DVI、或 HDMI輸入，同時及發現你的顯示器彩度控制沒有作用或不能 調整，跳過這個步驟，你不需要做任何事。

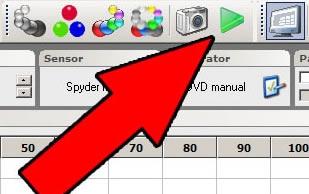

在ColorHCFR裏，按下綠色三角形符號，啟動連續量測xyY 讀值:
找出你的AVS HD 709測試光碟，選擇"10% Grayscale" -> "100% Gray Window"，跳到100%全白窗形測試圖案。100%指得是窗形圖案是在100 IRE強度。記下感測器的Y (照度或亮度)讀值:
選擇"100% Saturated Colors" -> "100% Red Window"，跳到紅色窗型測試圖案。

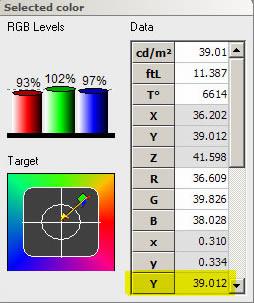

調整你的顯示器上的彩度控制直到Y(jié) 讀值是前面量測的100% 全白窗形圖案的Y讀值的21% 。 例如，如果先前的Y值是如上圖的39.012，那么21%就是39.012 x 0.21 = 8.193。
這就對了!這會適當?shù)卦O(shè)定紅色的彩度。希望綠色及藍色強度會一起正確。
注意，調整彩度控制不會改變?cè)纳?x/y座標，它只會影響這些顏色的強度或照度。要調整原色的x/y 座標，物理特性的改變或一套進階的色彩管理系統(CMS)是需要的 –后面再談!
步驟 8.3: 調整相位控制
相位控制是一個從480i 復合視訊的年代就存在傳統控制(不要跟色差搞混)。相位控制是用來修三個副色的色相錯誤。既然它同時影響三副色，對于精準的校正，它是非常沒用的。我們會調整它以確定它儘量接近正確值。
既然相位控制同影響三副色， 我們選其中一個 (在我們的例子是青)來調整同時希望其它會跟著正常。要正確地設定三副色需要一個全面性的色彩管理系統(CMS)。如果你的顯示器有一個全面性的CMS，我們會在后面的步驟調整。
有些顯示器的相位控制除了對低階480i 復合訊號 或 S-video 輸入外，對于其它輸入將不會有作用。 如果在你的顯示器上用RGB、色差、DVI、或 HDMI輸入，同時及發現你的顯示器彩度控制沒有作用或不能 調整，跳過這個步驟，你不需要做任何事。
設定你的顯示器的相位控制到中間位置 (預設)。
確定ColorHCFR仍然在連續讀取模式。如果沒有，再按綠色箭頭圖形一次。
找出你的AVS HD 709測試光碟，選擇"100% Saturated Colors" -> "100% 青色 Window"，跳到100%青色窗形測試圖案。
我們要試著讓x/y讀值儘量接近你先前在這本手冊所選擇的色彩空間裏的青色。如果你忘了，點選擇"進階的 -> Preferences" 選單選項及按 "References" 標籤裏可以找到。
PAL/SECAM 青色目標值是 x=0.220 / y=0.329
SD電視 - REC 601 (NTSC) 青色目標值是 x=0.231 / y=0.326
HD電視 - REC 709 青色目標值是 x=0.225 / y=0.329

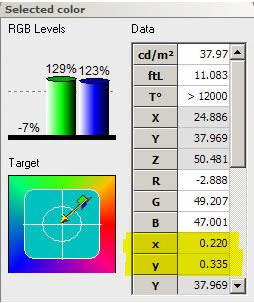

調整你的相位控制直到你儘量接近目標的x/y 值:
這樣就對了!
注意，青色在三個不同色彩空間的點是非常接近的。任兩者之間的DeltaE是小于5。接近其中的任何一點都可以視為相當正確的青色。如果你必須調整相位控制離中間位置相當遠才能讓讀值接近正確，很有可能另外兩個副色 (洋紅及黃色)會偏離掉， 洋紅及黃色的目標值是:歡迎光臨小強家庭影院導購網www.tdntmepa.cn
PAL/SECAM 洋紅目標值是x=0.327 / y=0.157，黃色目標值是 x=0.417 / y=0.502
SD電視 - REC 601 (NTSC) 洋紅目標值是x=0.314 / y=0.154，黃色目標值是x=0.421 / y=0.507
HD電視 - REC 709洋紅目標值是 x=0.321 / y=0.154，黃色目標值是x=0.419 / y=0.504
再一次，所有三組點都相當接近其它組。在下個步驟，我們會測量所有的三原色及副色點讓你看看結果是否平衡。我們要三個副色的誤差(DeltaE)大致上是相同的。如果發生洋紅或黃色的DeltaE比青色的大很多，你可能必須回去并及再調整你的青色。最好是讓三個副色偏離大約相同的量，而不要有一個完美的副色但犧生另外兩個副色的正確性。
OK!所以現在彩度控制及相位控制已經適當?shù)卦O(shè)定了，讓我們測量我們的原色及副色，以及首看它們跟已知標準間的關係。
步驟 8.4: 量測原色及副色

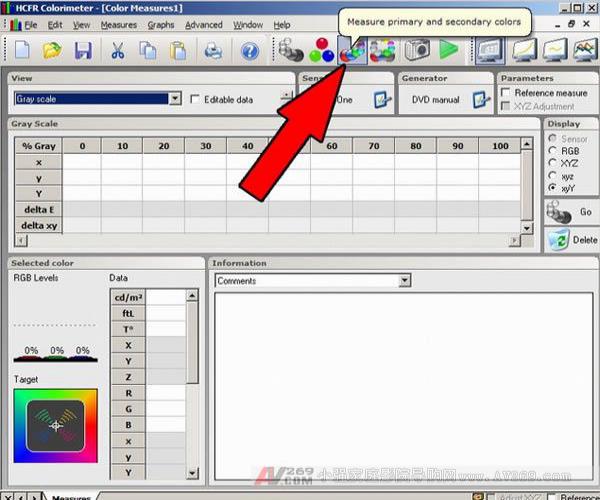

量測原色及副色實際上非常簡單。 我們同時顯示原色及副色，并用ColorHCFR測量。 按"Measure primary and secondary colors"按鈕:
ColorHCFR會要你顯示原色及副色(100% 飽合)，一個接一個，在每個顏色暫停讓感測器擷取 讀值。 100%飽合指色彩的亮度是100IRE 或全開。
用 AVS HD 709 測試光碟是目前最好的選擇，但如果你只要測量你的原色及副色而不做前述的調整，你可以用 Digital Video Essentials: HD Basics測試光碟的SMPTE測試圖案。你可以選用包含所有顏色的Digital Video Essentials: HD Basics測試光碟裏的"SMPTE 75% Color Bars w/ Gray Scale" 測試圖案。選擇光碟的選單選項 "Complete Program Menu" -> "進階的 Video Test Patterns" -> 1080p or 720p -> "SMPTE 75% Color Bars w/ Gray Scale"就可以找到。你接著必須移動感測器到ColorHCFR 要求正確色彩的位置。對投影機使用者有點痛苦的地方是如果你要重新測量你的灰階，你需要如同先前的步驟，再一次完美地重新調整感測器的位置。即使測試圖案裏的色彩是用75%飽合度代替100%，這個測試圖案不建議用在CRT或電漿顯示器，因?yàn)榱炼瓤赡芨^小的窗形測試圖案不同。 3-CRT的CRT前投影及背投影顯示器可能被色彩偏移錯誤所影響，因?yàn)樯事湓谟跋褫^遠的左邊或右邊。[page]

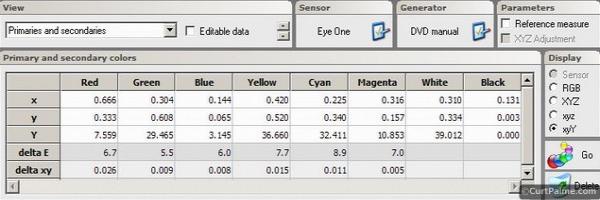

一旦完成，你會有像下圖一樣的整組原色及副色的資料:
跟量測灰階類似，我們希望達到所有6個原色及副色測量值的DeltaE小于等于 10，能到3更好。我們的Barco Cine 8 Onyx 投影機，你能看到我們的結果是所有值都在10，所以我們很高興!

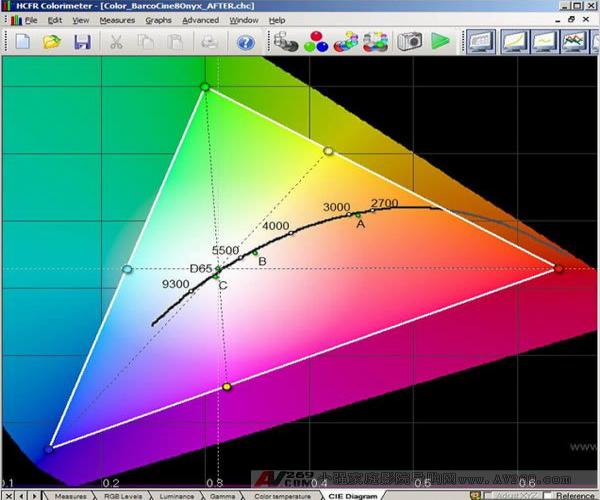

如果我們看一下CIE圖，我們能看到這些點跟我們先前選擇的Rec709 色彩空間標準在圖形上的關係:
有趣的是我們的紅色比起綠或藍，看起來偏離標準相當遠，但我們?nèi)咳腄eltaE 值卻相當接近。多注意DeltaE的數值而不是CIE 圖直到你習慣讀值與CIE 圖間的關係。
在我們的Barco投影機，幾乎沒不能調整原色或副色。它沒有進階的色彩管理系統，對于經由RGBHV輸入的高解析度訊號(高于480i)也沒有彩度控制及相位控制。
你的副色值如何? 青色的 DeltaE有遠比洋紅及黃色的DeltaE小嗎?如果有，我們建議跳回步驟8.3 并再調整你的相位控制，試著平均三個副色間的誤差。
步驟 8.5:進階的色彩管理系統(CMS) 調整
有些進階的顯示器有進階的CMS，可以直接調整所有6個原色/副色。大部份顯示器 (包含所有CRT投影機)沒有這些調整。如果你是這一類，跳掉這步驟。 歡迎光臨小強家庭影院導購網www.tdntmepa.cn
CMS控制并沒有標準名稱。通常控制包含飽度度控制(彩度控制)，相位控制，色相控制，及亮度控制 (或 亮度值)。 在接下來的步驟我們準備調整亮度控制、色相控制、及飽合度控制。如果你的顯示器沒有進階的CMS你需要參考你的使用者手冊，找到你的顯示器所使用的名稱。
記住CMS調整僅適用于進階的使用者。你可能會發現這是手冊裏最復雜及最容易搞混的部份，所以不要倍下來，如果它需要你做一些實驗才能了解這些控制如何運作。當有任何懷疑，退回去預設值或問其它跟你用相同顯示器的人尋求協助。網際網路是尋求協助很棒的來源。
在步驟8.2我們調整了紅色的強度。如果你的顯示器進階的CMS，我們現在可以對綠色及藍色做如下所述相同的事:
- 確認ColorHCFR仍然在連續擷取模式。如果不是，再按綠色三角形一次。
- 找出你的AVS HD 709測試光碟，選擇"100% Grayscale" -> "100% Gray Window"跳到100%全白窗形測試圖案。記下感測器的Y (照度或亮度) 讀值。
- 選擇"100% Saturated Colors" -> "100% Green Window"，跳到100%綠色視窗形測試圖案。
- 調整你的顯示器裏CMS的綠色'亮度'控制直到Y(jié)讀值是先前量到的100%全白窗形讀值的71% 。例如，如果先前的Y值是如上所見的39.012，那么71%就是39.012 x 0.71 = 27.699。
- 選擇"100% Saturated Colors" -> "100% Blue Window", 跳到100% 藍色窗形測試圖案 。
- 調整你的顯示器裏CMS的藍色'亮度'控制直到Y(jié)讀值是先前量到的100%全白窗形讀值的8%。如果先前的Y值是如上所見的39.012，那么71%就是39.012 x 0.08 = 3.121。
下個部份是調整CMS裏的'色相' 及'飽合度'控制來調整全部6個原色及副色點。這是要讓我們的原色及副色值儘可能地接近完美。依據你使用的色彩空間，6個參考點的x/y/Y如下:
PAL/SECAM:
紅原色: x=0.640 / y=0.330
綠原色: x=0.290 / y=0.600
藍原色: x=0.150 / y=0.060
黃色副色: x=0.417 / y=0.502
青色副色: x=0.220 / y=0.329
洋紅副色: x=0.327 / y=0.157
SD - REC 601 (NTSC):
紅原色: x=0.630 / y=0.340
綠原色: x=0.310 / y=0.595
藍原色: x=0.155 / y=0.070
黃色副色: x=0.421 / y=0.507
青色副色: x=0.231 / y=0.326
洋紅副色: x=0.314 / y=0.161
HD - REC 709:
紅原色: x=0.640 / y=0.330
綠原色: x=0.300 / y=0.600
藍原色: x=0.150 / y=0.060
黃色副色: x=0.419 / y=0.505
青色副色: x=0.225 / y=0.329
洋紅副色: x=0.321 / y=0.154
參考你所選用色彩空間的x/y 值，依照下列步驟:
- 選擇"100% Saturated Colors" -> "100% Red Window"跳到100%紅色窗形測試圖案。
- 調整你的顯示器裏CMS的紅色的 '色相' 及'飽合度'控制，直到x/y 值儘量接近上面的參考值。
- 重覆這2個步驟，依據綠，藍，黃色，青色，及 洋紅的順序，完成其它所有原色及副色的調整。
- 當做這些影響x/y的調整時，同時注意Y (照度)值 。只有x/y值會被改變，然而一些顯示器的色彩管理系統設計的不好，也會影響到Y(jié)值。你最后可能得到一個正確的x/y值及正確的CIE圖，但光輸出可能完全不正確，造成比你原來開始還糟! 如果Y值開始有巨幅的變動，回到Y(jié)值較一直的位置。
因?yàn)樗羞@些控制會影響前面我們先前調整過的控制，我們建議你快速地再執行整份手冊一次，并重新測量對比、亮度、灰階、及其它，直到你執行這份手冊所有的的步驟而不需要做任何調整，你應該時常回頭去重新量測所有項目。當每一次做完，調整量應該變得更小直到最后不需要任何調整。
步驟 8.6: 達到更正確原色額外的方向及訣竅
以下是一些額外的技巧及訣竅，讓你可以本質上改變你的顯示器獲得更正確的原色及副色。
CRT投影機:
籍由換掉鏡頭或是將CRT冷卻液染色，在某些機型調整CRT投影機的原色是可行的�？梢岳糜猩溺R頭或是冷卻液來達到這個目的。讓CRT投影機的原色接近目標值是為什么有些廠家會用染色手段的唯一目的。而不這樣做的廠家主要的考量是光輸出量，因?yàn)檫@些修改獲得更正確的原色是以降低光輸出為代價來達成目的。 歡迎光臨小強家庭影院導購網www.tdntmepa.cn
你如何分別CRT投影機是否已經有染色的鏡頭或冷卻液?當你的CRT投影機關機時，用手電筒照進紅及綠的鏡頭看看，CRT映像管的表面是白色或分別是紅色及綠色? 如果他們是白色，那么你沒有染色，而且你的原色有可能是偏離的，造成你的綠色帶點黃，以及紅色帶點橘。
籍由染色，我們把不要的顏色過濾掉，只留下純紅色及綠色。藍映像管從不染色，因?yàn)樗浅＝咏_值，而且及藍光輸出額外的。我們的Barco投影機染過的紅色及綠色鏡頭，這也是為何它的原色讀值接近完美的主要原因。 [page]
所以如果你的紅色及綠色沒有染色要怎么辦?
對于低階的 air-coupled CRT投影機，你有三種選擇:
- 如果你的鏡頭標示是Barco、Electrohome、Sony、及Ampro機型常用的HD8鏡頭，你可以用Joustmods.com HD144/145 lens adapter kit的產品把它們改成有染色的HD144 (或HD145)鏡頭。關鍵是找到二手的HD144/145鏡頭。它們是用在NEC PG 及 XG CRT 投影機上。這些鏡頭通常很難分開出現，所以購買拆零的NEC CRT投影機是其中一條路。Ebay或我們自已的 Buy and Sell 論壇是另一條路。另外一個好處是，HD144/145鏡頭比HD8 鏡頭銳利(尤其是角落)。更換鏡頭是對任何人都是快速簡單的工作，應該最多只需要1個小時。
- 如果你的鏡頭不是HD8， 你可以用染色的冷卻液來替代映像管前面清澈的冷卻液。不幸地是在很難在市面上買到染色的冷卻液，因?yàn)閺膩頉]有看過有原廠分別出售過。 我們也沒聽過任何人有能力拿到染色的冷卻液。業余玩家想出如何自行幫清澈的冷卻液染色。你可以在我們的Tinting Glycol 手冊找到步驟。將你的冷卻液染色會比換鏡頭多花很多工夫，因?yàn)橥队皺C(jī)可能需要降下來同時映像管需要移出來并拆解。這對大部份人是復雜的程序。
- 下列的方法不建議做為長期的解決方案，你可能利用Rosco Calcolor filters 完成便宜的修改，看看較正確原色的表現。這些濾片可以在Ebay上用低于$10買到。你需要4690 (深紅)及4460 (中綠)，同時你可能要去實驗4430 (淡綠)或4660 (中紅)。切下一塊適合你 CRT映像管的濾片。拆下紅色及綠色的鏡頭，用好的玻璃清潔劑及無纖布把CRT前面的玻璃清乾凈，噴一點清潔劑在濾片上，把它貼在CRT玻璃上及排出任何氣泡。 (當你這樣做時，你可能需要用一張面紙覆蓋它，如此你才不會在上面留下指印。)表面張力專會讓濾片黏在上面很長一段時間。重新裝回你的鏡頭并重新校正你的灰階。再一次，我們不建議把這當做長期的解決方案，因?yàn)檫@樣做雖然顏色會好很多，但影像會有些柔同時可能會有霧化的感覺。這些濾片是用在舞臺燈光的，并不是光學等級的。
完成這些程序后可以得到更精確的原色，而且值得這么做，如你在照片中所看到的:
感謝論壇成員Chris Johnson提供照片。
照片的左邊是沒有色彩過濾的原廠紅色映像管，顯現出有點紅/橘色。右邊經過過濾后，沒有顯示出橘色的色相。

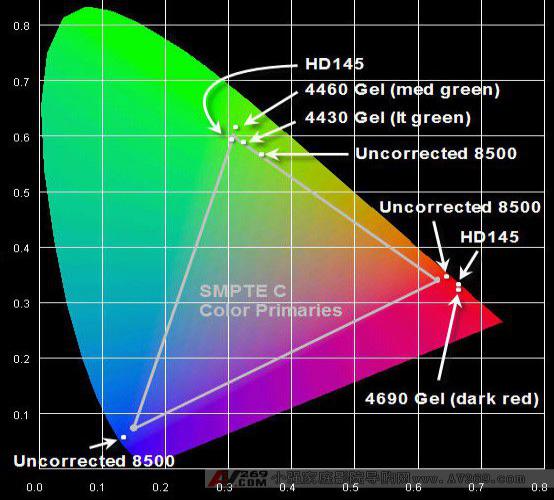

下面是CIE圖，顯示Electrohome 8500 air-coupled CRT 投影機前、后的測量比較:
感謝論壇成員Gary Fritz提供照片及資料。
原廠的8500在紅色及綠色并沒有做任何過濾。 藍色因?yàn)橄喈?dāng)接近正確的色彩，只比正確稍微艷麗些，不需要任何過濾。這 (及藍色有限的光輸出)是為何藍色從不需要色彩過濾的原因。綠色偏離相當多，有太多”黃色”的感覺。 第一片Rosco (4430)濾片讓它朝正確的值接近些，第二片 (4460)讓它更接近。 HD 145鏡頭讓它機乎完全貼合在正確值上，就是我們想要的值。驚喜的是未修正的紅色量測值機乎是正確的，但它有一點偏向'橘/紅'區域。HD145及紅色膠片讓它移向更"強烈的紅"區，但維持紅色正確的色調。
除了上面所列的方法外，還有其它方法，像是用外接的視訊處理器如Radiance是僅有的其它方法。 CRT投影機沒有足夠進階的色彩管理系統 (CMS)可以改變?cè)�。重要的是記住外部的處理沒辦法增加投影機的色彩空間，它只會減小它。較貴的視訊處理器(如Radiance)也可以讓你改變副色。
數位投影機:
如果你的數位投影機的藍及綠原色偏離太多造成顏色太鮮艷，你可能可以在你的鏡頭前加一片濾鏡。CC20R、CC30R、及CC40R濾鏡(舉例來說)是一般的選擇。這些光學濾鏡可以加在你數位投影機前的光路。它限制特定顏色(大部份是藍/綠)的光輸出，可以降低黑位并同時能修正藍及綠原色的效果 (紅色不受影響)。上面的數字代表衰減的百分比，舉例來說，CC20R濾鏡衰減20%的光輸出。
這些濾鏡在非常暗的影像位準時較有效，所以如果你發現影像的暗部量起來太 藍-綠 (有可能是因?yàn)槲催^濾的燈泡)，考慮在投影機鏡頭前用一片色彩矯正濾鏡。它們可以如B and H Photo Video在攝影器材行購得。它們?cè)谕队皺C(jī)輸出在非常暗的影像位準時可以發揮很好的色彩平衡作用。你需要想出如何在投影機鏡頭前固定這些濾鏡的方法。
既然濾鏡會在低光區會減少燈泡的輸出，色彩矯正濾鏡給你更深沈的黑色以及增進校正后的對比值。一些額外的資訊可以從論壇成員 ChrisWiggles ( Source Settings Guide 的作者):
引述:
濾鏡本身是被動的，并不會影響對比值。在數位顯示器使用色彩濾鏡的原因是數位顯示器通常會有太多的藍或綠，但用數位投影機的調整去降低藍/綠的輸出會降低對比值，因?yàn)槟阆拗屏烁鱾�(gè)原色的on/off 對比。當你降低各個原色控制的增益，你也必須降低整體的白色位準以維持低于顯示器的白位準飽合點，如同原色的增益被調低。這樣犧牲了對比值。用色彩濾鏡可以達到相同的目的而完全不必犧牲對比值(或儘少)，因?yàn)槟憧赡芡耆恍枰{(diào)低原色的增益(或儘少)而獲得適當?shù)幕译A。用這個方法，色彩濾鏡最后可以增加你的校正后的對比值，但，除了它在校正程序上有幫助外，它本質上完全不會影響對比值。歡迎光臨小強家庭影院導購網www.tdntmepa.cn
要使用那種濾鏡及如何安裝及校正視所要處理的投影機，并且超過這本手冊的范圍。確定的是當濾鏡安裝完成后，你還是需要再再校正你的灰階 。
另一個方法是用如Radiance高階視訊處理器，直接修改原色及副色值。然而外部處理是不能增加投影機色彩空間，它只會減小它。如果你可以不需要副色調整的話，那么較便宜的Lumagen VisionHDP 或 VisionHDQ是可以考慮的選項。
直視型顯示器:
直視顯示器沒辦法改變，因?yàn)闆]有鏡頭或是在顯示器表面與觀賞者之間的濾網，所以沒辦法調整任何東西。除了請你的客人都戴上用前述濾鏡鏡片做的太陽眼鏡，唯一的方法是用高階倍頻器或是如Radiance高階視訊處理器，直接修改原色及副色值。然而外部處理是不能增加投影機色彩空間，它只會減小它。
結語
我希望這本手冊幫助你了解適當?shù)幕译A及色彩校正是影片再現最重要的環節之一。導演、攝影師、及影片色彩總監經過很大的努力確保你在DVD、藍光、或HD DVD上看到的電影是用正確的色彩演譯。經由完成你的份內的工作及校正你的灰階及色彩，你可以確認你在家看到的東西是跟這些專業人員想要呈現給你的完美契合。
這本手冊是因?yàn)樵S多我們的newsletter 讀者多年來詢問有關灰階及色彩校正下而產生的。藉由低于US$150可靠的感測器及像是ColorHCFR的優異免費軟體，它無疑是所有家庭劇院玩家該在他們的工具箱裏準備某種感測器。
我希望你覺得這本手冊有用!
非常歡迎任何評論與回饋。我們會鎖住這個討論串以保持版面清晰，但你可以將你的問題或評論貼在我們的官方'Greyscale & Colour Calibration for Dummies’ Q/A thread或在我們的 Audio and Video Calibration forum 開啟一個新的討論串。
恭喜!我希望你享受你巨幅改進后的家庭劇院!
Kal
