從目前主流的三種沉浸式三維音效的音箱布局而論，包括Dolby Atmos、Auro-3D以及DTS:X，DTS:X的布局方式屬于兩層結構，地面層與天花層，天花層的布局方式在這三種環繞聲音效之中最為復雜，根據DTS官方的資料，最多的一種布局方式可以設置17.2.13通道的音箱。下面我就講講6種適合我們一般家庭環境下使用的音箱布局方式的要點，包括7.1.4 (Lh/Rh + Lhr/Rhr)、7.1.4 (Ltf/Rtf + Ltr/Rtr)、5.1.4 (Lh/Rh + Lhr/Rhr)、5.1.4 (Ltf/Rtf + Ltr/Rtr)、5.1.2 (Lhs/Rhs or Ltm/Rtm)、5.1.2 (Lh/Rh)。
7.1.4 (Lh/Rh + Lhr/Rhr)布局設置
地面層7只音箱，1只超低音音箱，天花層4只音箱
第一個推薦的布局是采用7.1.4的音箱設置方式，采用地面與天花兩層結構，在布局分析圖中可以看到中央灰色帶箭頭的部分是聆聽位置，白色方形為天花音箱，黑色方形為地面音箱。當中涉及到兩個指向角度，其中，Az代表的是從聆聽位置人耳高度到各音箱的水平傾角，El則是從地面聆聽位置到音箱的垂直傾角。地面7只音箱的布局呈圓形，前方兩只主音箱離聆聽位置的Az角度為30度，側環繞為90度，而后環繞則為150度。這個布局設置與ITU國際標準相接近。而天花音箱層則由四個音箱組成，離聆聽位置的角度分別是水平45度，垂直也是45度，呈方形分布，同時這四只音箱都指向聆聽位置。

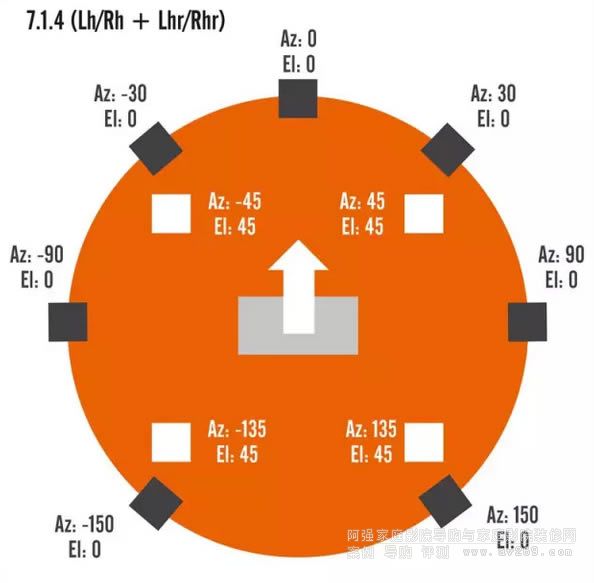

7.1.4 (Lh/Rh + Lhr/Rhr)布局分析圖
7.1.4 (Lh/Rh + Lhr/Rhr)系統三維示意圖
7.1.4 (Ltf/Rtf + Ltr/Rtr)布局設置
地面層7只音箱，1只超低音音箱，天花層4只音箱
第二種推薦的音箱設置方式同樣是基于7.1.4的結構，同樣也采用地面與天花兩層結構，地面音箱層呈圓形分布，每只音箱都指向聆聽位置，天花音箱處于同一個水平面上，不過與前面所講的7.1.4 (Lh/Rh + Lhr/Rhr)布局不同的是，天花的這四只音箱并沒有指向聆聽位置，而是朝向地面，與聆聽位置的角度分別是水平45度，垂直是60度，呈方形分布。這種布局方式主要是用于一些定制的吸頂音箱，以及沒有辦法進行指向性調整的天花音箱，屬于較為靈活的一種調整方式，充分考慮到實際的安裝問題。
7.1.4 (Ltf/Rtf + Ltr/Rtr)布局分析圖

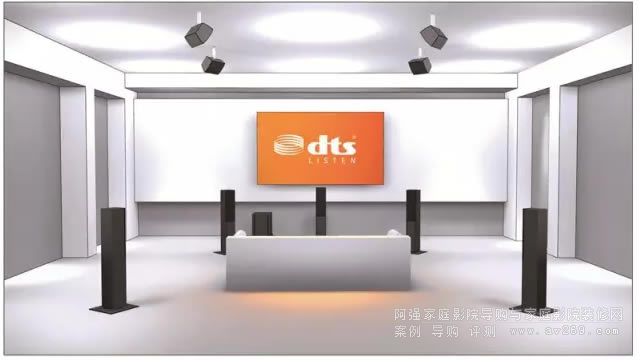

7.1.4 (Ltf/Rtf + Ltr/Rtr)系統三維示意圖
5.1.4 (Lh/Rh + Lhr/Rhr)布局設置
地面層5只音箱，1只超低音音箱，天花層4只音箱
前面所講到的兩種音箱布局方式，地面音箱都采用了7只，共需要11.1通道的AV放大器進行驅動，而實際上主流及中高端的AV放大器通常都只有9.1通道的音箱布局，因此5.1.4的音箱布局方式相信會得到更多的應用。而5.1.4的布局方式在DTS:X方面也分為兩種，其中5.1.4 (Lh/Rh + Lhr/Rhr)的布局設置，在地面層方面的設定是前方兩只主音箱與聆聽位置的水平傾角為30度，后方兩只環繞音箱的水平傾角為110度。天花層方面的設定是前方兩只水平傾角為45度，后方為135度，與聆聽位置的垂直傾角均為45度，所有音箱都指向聆聽位置之上。
5.1.4 (Lh/Rh + Lhr/Rhr)布局分析圖

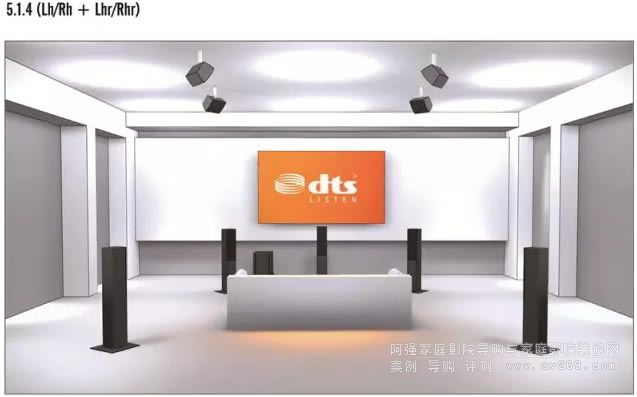

5.1.4 (Lh/Rh + Lhr/Rhr)系統三維示意圖
5.1.4 (Ltf/Rtf + Ltr/Rtr)布局設置
地面層5只音箱，1只超低音音箱，天花層4只音箱
與前面兩種7.1.4系統相同的是，5.1.4系統布局也有兩種布局方式，主要不同之處還是在天花音箱的指向方面，5.1.4 (Ltf/Rtf + Ltr/Rtr)這種是指向地面，并不像5.1.4 (Lh/Rh + Lhr/Rhr)那樣朝向聆聽位置，而其他方面的音箱設定如下：地面音箱有5只，均指向聆聽位置，前方兩只主音箱的水平傾角為30度，后環繞兩只音箱的水平傾角為110度；上方聲場由四只音箱組成，以聆聽位置為中心分布，前方兩只水平傾角為45度，垂直傾角為60度，后方兩只則分別是135度與60度。

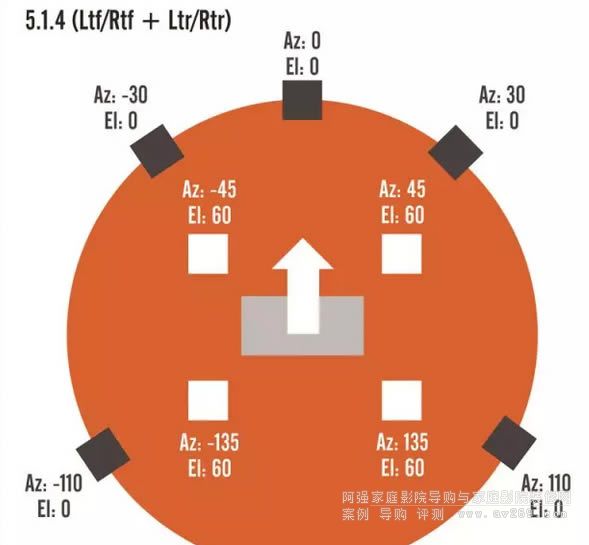

5.1.4 (Ltf/Rtf + Ltr/Rtr)布局分析圖
5.1.4 (Ltf/Rtf + Ltr/Rtr)系統三維示意圖
5.1.2 (Lhs/Rhs or Ltm/Rtm)布局設置
地面層5只音箱，1只超低音音箱，天花層2只音箱

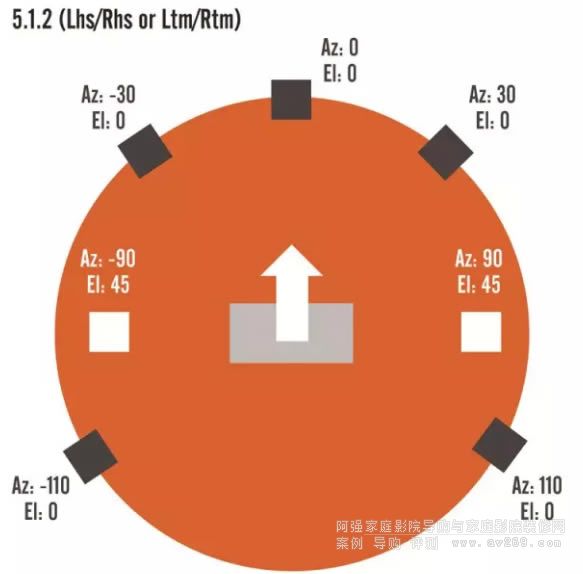

5.1.2 (Lhs/Rhs or Ltm/Rtm)布局分析圖

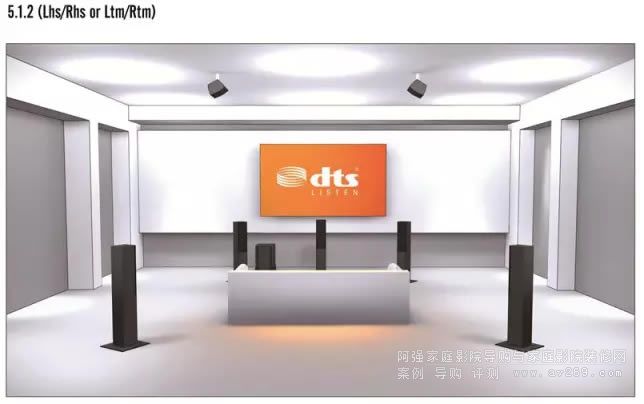

5.1.2 (Lhs/Rhs or Ltm/Rtm)系統三維示意圖
與Dolby Atmos一樣，DTS:X最小規模的環繞聲音箱布局是5.1.2方式，也就是地面5.1系統、天花兩只音箱的分布方式，只需要低端的7.1聲道AV放大器就能驅動。而這種5.1.2的音箱系統同樣也有兩種不同的布局方式，其中5.1.2 (Lhs/Rhs or Ltm/Rtm)的布局方式如下：地面層前方兩只主音箱的水平傾角為30度，后方環繞傾角為110度，所有音箱都指向聆聽區域；天花層共有兩只音箱，分別位于聆聽位置的左右兩側90度的位置上，音箱指向聆聽位置或地面，垂直角度為45度。這種方式與我們之前所接觸到的Dolby Atmos的5.1.2系統有著很大的不同。
5.1.2 (Lh/Rh)布局設置
地面層5只音箱，1只超低音音箱，天花層2只音箱

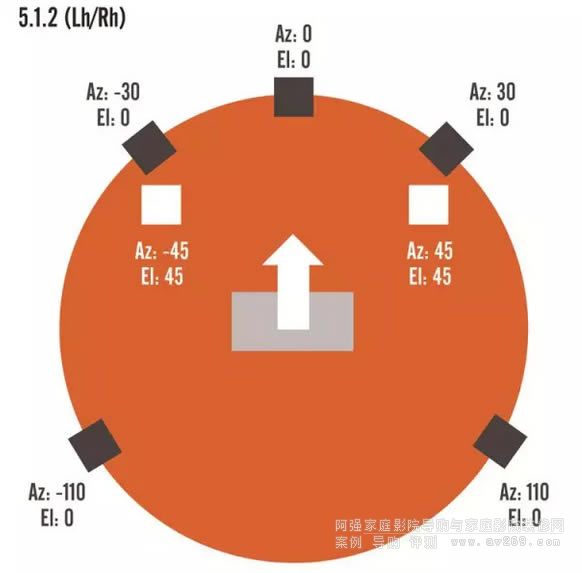

5.1.2 (Lh/Rh)布局分析圖

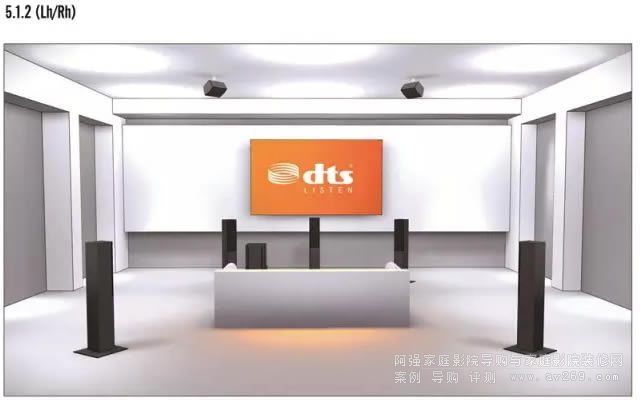

5.1.2 (Lh/Rh)系統三維示意圖
最后一種DTS推薦的音箱布局設置也是5.1.2的結構，基本上與前一種5.1.2 (Lhs/Rhs or Ltm/Rtm)類似，5.1.2 (Lh/Rh)的不同之處在于兩只天花音箱的擺位與朝向。在擺位方面，兩只天花音箱放在聆聽位置前方的位置上，水平傾角為45度，垂直傾角也是45度，都是指向聆聽位置，并非朝向地面。而地面層的布局則是前方兩只主音箱的水平傾角為30度，后方環繞傾角為110度，所有音箱都指向聆聽區域。阿強家庭影院導購網歡迎您！

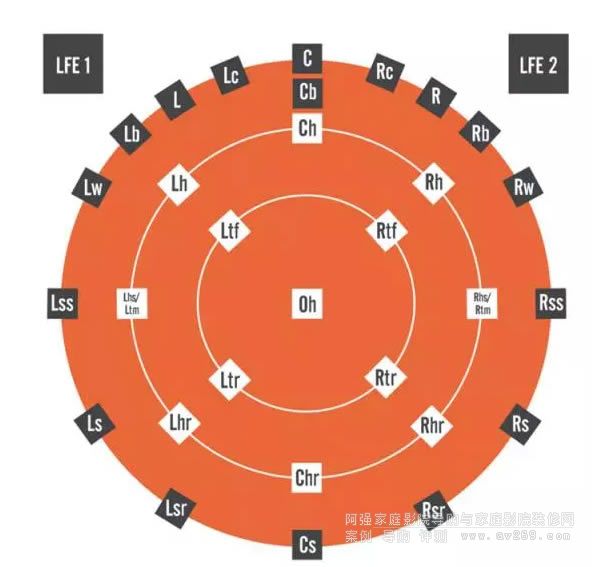

17.2.13布局分析圖
DTS:X屬于沉浸式三維音效，能夠凸顯聲場的高度與聲音的流動性
DTS:X沒有聲道的概念，可以在不同的音箱中聆聽到不同定位的物體聲音
結語
以上這兩種環繞聲的音箱布局是DTS:X推薦給各位普通家庭用戶的，能夠讓大家在比較少音箱設定的條件下也能很好地體現出DTS:X這種基于聲音對象定位的沉浸式三維音效技術。而由于DTS:X的音箱布局其實是較為自由的，越多的音箱布局，聲音的細節就越豐富，密度與層次就越多，DTS:X方面也給出了一個17.2.13的音箱布局方式，上方層共有兩個圓層布局，分別是上方聲場與天花聲場，而且在天花聲場中央，也就是聆聽者的頭頂還單獨設定了一個音箱，讓聆聽者能夠真實感受來自頭頂方向的電影音效，如果有條件的發燒級玩家不妨一試。
