杜比實驗室于2012年4月推出的杜比全景聲(Dolby Atmos)是全新的影院音頻平臺，徹底改變了娛樂音頻體驗。它通過更加自然真實的音效為電影觀眾帶來強大的全新聆聽體驗，將觀眾真正包圍其中。作為端對端的解決方案，杜比全景聲能夠幫助混錄師、電影公司和發行商極大地提升電影聲音體驗，讓內容創造者更加輕松地創造栩栩如生的聲景，而無需考慮影院配置或揚聲器數量。
杜比全景聲推出僅數月，即得到了全球電影業界的大力支持。2012年，好萊塢電影公司共發行了六部采用杜比全景聲制作的影片，并將有多部杜比全景影片于2013年上映。在中國，2012年，有四部華語大片采用杜比全景聲制作發行；2013年將有更多華語大片采用杜比全景聲。隨著杜比全景聲電影的不斷推出，越來越多的影院開始考慮升級劍具備杜比全景聲回放能力，或在規劃新影院時考慮杜比全景聲影廳。
本文將為影院規劃提供快速設計參考，幫助影院決定揚聲器的最佳安裝位置，以獲得最高品質的杜比全景聲回放。
本文并不涉及影廳的設計、畫面大小、聲學設計、揚聲器的安裝、安全或其他規范（如建筑和電氣規范）要求。
杜比全景聲系統設計
1、銀幕揚聲器
1.1 擺放和高度
中置揚聲器應總是放在銀幕的中線上，而不考慮銀幕具體位于影廳的哪個位置。在傳統影院中，左側的銀幕揚聲器和右側的銀幕揚聲器均應擺放在1. 85：1（寬銀幕）和2.39：1（變形寬銀幕）圖像之間的位置。對于銀幕寬度超過12米的影廳，增加兩只銀幕揚聲器將幫助獲得跨越整個銀幕的更流暢的聲音移動效果。增加兩只揚聲器之后，應將左中揚聲器(Lc)和右中揚聲器(Rc)分別擺放在中置揚聲器與左側銀幕揚聲器和右側銀幕揚聲器之間。同時推薦在以上各位置使用相同的揚聲器。
在畫面高度不變的傳統影廳，應豎直擺放銀幕揚聲器，并將揚聲器的聲學中心高度置于銀幕高度的2/3左右。
各揚聲器的聲學中心會因設計類型不同而異，但通常，兩分頻銀幕揚聲器的聲學中心位于其號角的中點，三分頻銀幕揚聲器的聲學中心則位于中頻和高頻號角之問。
在畫面寬度不變且?guī)в许敳靠梢苿?dòng)式遮幅的影廳，應將左側和右側的銀幕揚聲器擺放在畫面內側的邊緣。由于畫面高度可變，不得不在垂直位置上做些妥協。杜比建議將聲學中心設置在寬銀幕畫面(1. 85：1)高度的2/3處和變形寬銀幕畫面(2. 39：1)高度的2/3處連線距離的中心位置（如圖1所示）。

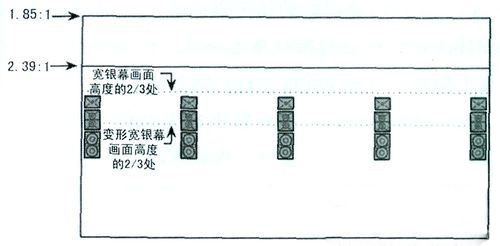

圖1 畫面寬度固定且?guī)в许敳靠梢苿?dòng)式遮幅的影廳中的銀幕揚聲器擺放位置
1. 2 朝向

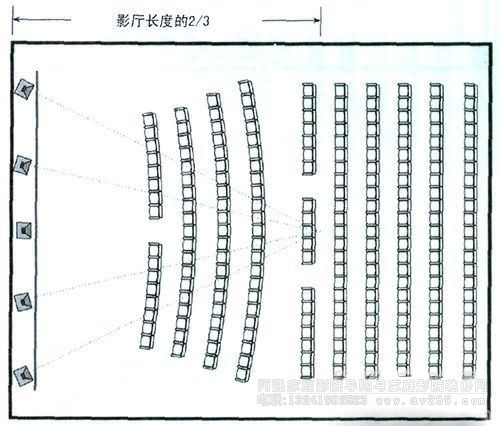

銀幕揚聲器應在水平方向上旋轉以使揚聲器的中軸能夠指向位于影廳長度2/3處（以銀幕為起點）與畫面中線相交的位置。對于安裝在杖板墻上的揚聲器，僅旋轉揚聲器的號角，低音單元依舊與杖板墻相平（如圖2所示）。
圖2 銀幕揚聲器的水平方方向指向
銀幕揚聲器號角的朝向應能夠?qū)崿F(xiàn)最優的觀眾席聲音覆蓋范圍。有許多因素可對聲音覆蓋范圍產生影響，包括揚聲器的垂直散射特性和高度，影廳的長度和觀眾席的坡度。影院需要參考揚聲器廠商的產品說明來設定揚聲器的向下高度角，以便影廳獲得最優的聲音覆蓋范圍（如圖3所示）。

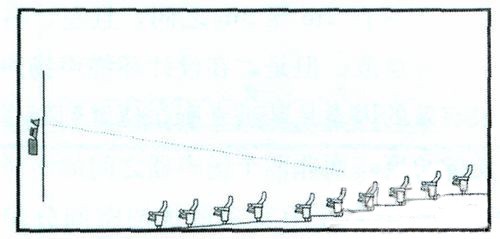

圖3 銀幕揚聲器號角的向下商度角指向
1.3 銀幕低音揚聲器
用于播放低頻效果( LFE)的低音揚聲器應安裝在銀幕后的地面與后墻相接的位置上，或齊平地嵌入銀幕墻。使用多個低音揚聲器時，杜比建議將其放在一起，通過耦合效應增強聲音效果。不要沿著影廳的中線對稱擺放低音揚聲器，以避免產生駐波（房間的低頻共鳴）。
2、環繞聲揚聲器
2.1 增加的環繞聲揚聲器

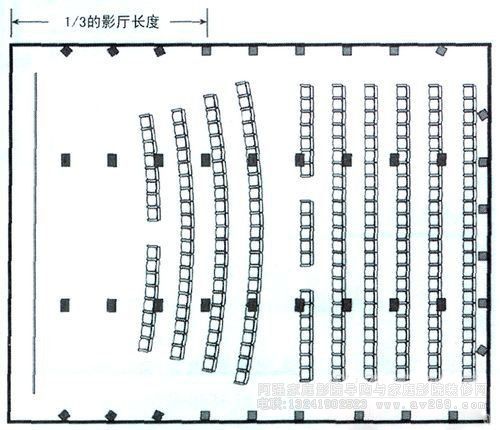

杜比全景聲和杜比7.1環繞聲或5.1環繞聲之間的一個最主要區別為環繞聲揚聲器的擺放位置。杜比全景聲能夠精確定位從影廳內任何位置上發出的聲音。為達到此目的，應在影廳的側壁和天花板上增加一些環繞聲揚聲器。側墻上的環繞聲揚聲器輔從之前所推薦的影廳1/3長度（以銀幕為起點）的位置開始放置環繞聲揚聲器，延伸至更靠近銀幕的位置開始一直擺放至房間后墻，影廳頂部環繞聲揚聲器應按圖4所示及本文所推薦的頂部揚聲器擺放和頂部環繞聲揚聲器朝向來安裝。

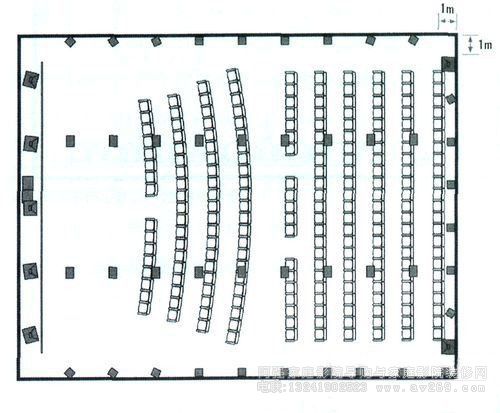

圖4 杜比全景聲環繞聲揚聲器的擺放
2.2 影廳側墻和后墻環繞聲揚聲器的間距
作為適用于中型影廳的經驗法則，各環繞聲揚聲器之間的間距應在2m至3m之間，且左、右環繞聲揚聲器應對稱擺放。但是，在設計環繞聲揚聲器的間隔時，最有效的因素是某聽眾所在位置到兩個相鄰揚聲器夾角的角度，而非兩個揚聲器之間的絕對距離。歡迎光臨阿強家庭影院導購網！
為了在整個影廳中實現最優的空間分辨率，中央聽音區域邊緣與影廳中線的焦點同兩個相鄰揚聲器組成的夾角不應大于30°。中央聽音區域指的是位于距離最近的墻1/4影廳寬的位置中間的區域，如圖5所示灰色區域。與觀眾席相鄰的揚聲器應盡可能保持線性間隔。聽音區之外（例如第一排和銀幕之間的區域或影廳后墻的角落）的環繞聲揚聲器之間的間隔可略放寬。若所使用的環繞聲揚聲器的輸出功率有限，則需要更多的音箱，以達到所需的聲壓級。

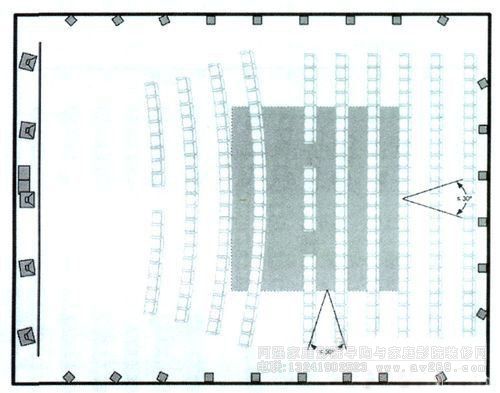

圖5 主聽音區與相鄰揚聲器之間的角度
2.3 影廳側墻和后墻環繞聲揚聲器的高度
安裝影廳側墻和后墻的環繞聲揚聲器應遵循以下原則：距離銀幕最近的側墻環繞聲揚聲器的高度應與銀幕揚聲器聲源中心的高度齊平。
后墻揚聲器的高度應遵循：影廳后墻擺放的揚聲器高度應與最靠近銀幕的環繞聲揚聲器的相對高度一致——一側墻和后墻環繞聲揚聲器與座位坡度平行一同升高。條件允許時，揚聲器應置于觀眾無法觸及的高度，以防止揚聲器被損、被盜等。應按照揚聲器的指向特性將其置于足夠的高度上，以便更好地覆蓋觀眾席。建議為影廳寬度的1/4。側墻環繞聲揚聲器在垂直方向上應位于距離銀幕揚聲器最近的環繞聲揚聲器與后墻環繞聲揚聲器連線的直線上。

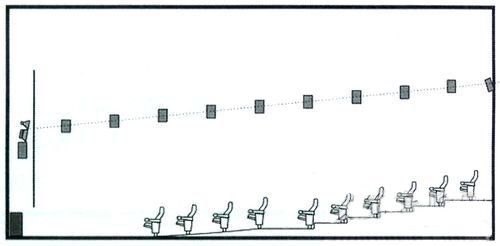

圖6 影廳側墻和后墻環繞聲揚聲器的高度
2.4 影廳側墻和后墻環繞聲揚聲器的朝向
影廳側部各環繞聲揚聲器應適度調整高度角，使其中軸指向位于影廳另一側最遠座位上觀眾就坐時耳朵所在的高度。
影廳后墻各環繞聲揚聲器應適度調整高度角，使其中軸指向位于影廳第一排座位上觀眾就坐時耳朵所在的高度。
位于觀眾席靠前區域的側墻環繞聲揚聲器與后墻角落上的環繞聲揚聲器的水平角度應調整至朝向觀眾席的中心，并遵循以下限制條件：
任何揚聲器的水平角度均不可超過45°。
沿觀眾席主聽音區的側墻環繞聲揚聲器應在水平角度上保持中軸與影廳縱向中線垂直。
位于觀眾席主聽音區的后墻環繞聲揚聲器應在水平角度上保持中軸與影廳縱向中線平行。
2.5 影廳項部環繞聲揚聲器的擺放
影廳天花板上應安裝兩列揚聲器，從銀幕一直排至后墻，在一般影廳中，這兩列揚聲器應分別與左中揚聲器(Lc)和右中揚聲器(Rc)的銀幕聲道對應。頂部揚聲器應總是以銀幕為中心對稱排列。頂部揚聲器的設計特性應與側墻和后墻的環繞聲揚聲器相一致，以確保音色的統一。
頂部環繞聲揚聲器的數量和間隔應與影廳側墻環繞聲揚聲器的擺放位置保持一致。務必要確保放映機的光路不會被一只或多只頂部環繞聲揚聲器阻擋。
該兩列揚聲器的水平位置應能夠最優化整個聽音區的空間包圍感和統一性。如前問所述說，將兩列頂部環繞聲揚聲器與左中揚聲器和右中揚聲器對齊，通常能帶來滿意的效果。但在觀眾席比銀幕寬出許多或頂部環繞聲揚聲器的安裝位置比銀幕的上沿高出許多的影廳中，最好將頂部環繞聲揚聲器陣列再分開得寬一些（如圖7所示）。

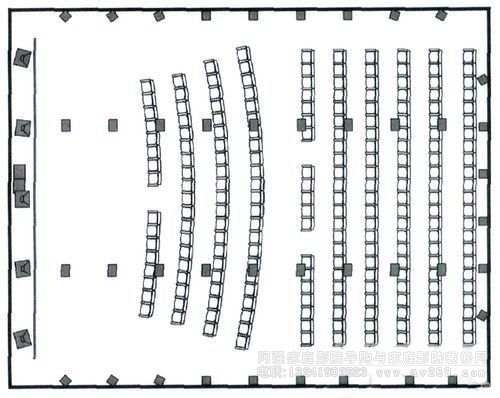

圖7 影廳頂部環繞聲揚聲器的擺放
兩列頂部環繞聲揚聲器的最小間隔應與左中銀幕揚聲器和右中銀幕揚聲器之間的間隔相一致。兩列頂部環繞聲揚聲器的最大間隔應參照以下高度角。
設E為距離參照點（位于影廳2/3處，觀眾席的中心位置）最近的側墻環繞聲揚聲器的高度角。其同側那列頂部環繞聲揚聲器的高度角應大于等于E的一半與45°的和(45°+1/2E)，具體如圖8所示。例如，假設E為20°，則其同側那列頂部環繞聲揚聲器的高度角應大于等于55°。

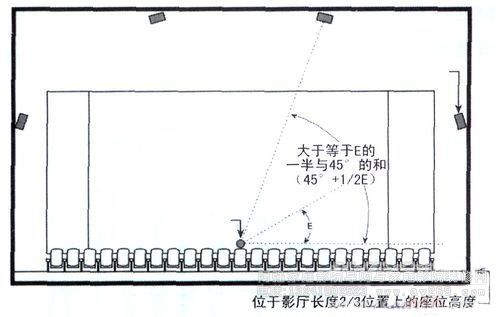

圖8 影廳頂部環繞聲揚聲器之間的最大間隔
2.6 影廳頂部環繞聲揚聲器的朝向
為實現最佳的聲音覆蓋，應將影廳頂部環繞聲揚聲器在橫向上的角度橫（沿著整個
影廳的寬度）調整到使其中軸指向該揚聲器所在水平位置與影廳中線距離的1/2處，如圖9所示。

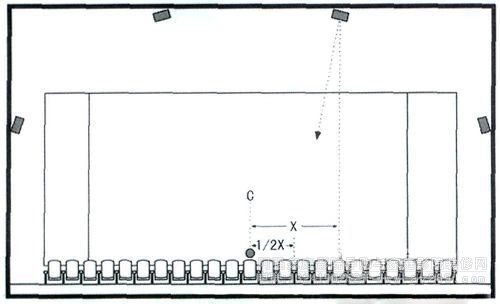

圖9 影廳頂部環繞聲揚聲器的外側角
頂部環繞聲揚聲器的縱向角度（沿著整個影廳的長度）應按照側墻環繞聲揚聲器的角度設置方式來調整。設0°為揚聲器垂直朝下的角度：任何揚聲器的縱向角度均不得超過45°。 位于觀眾席主聽音區外的頂部環繞聲揚聲器的縱向角度不應超過30°。 位于觀眾席主聽音區內的頂部環繞聲揚聲器的縱向角度應保持0°。
2.7 環繞聲揚聲器的布線
所有的環繞聲揚聲器均應分別接線至功放所在位置，并分別供電，實行一個揚聲器直接與一個功放通道相連接。
3、環繞聲低音揚聲器
圖10 環繞聲低音揚聲器的擺放
當聲音的聲像位置在銀幕揚聲器和環繞聲揚聲器區域間移動時，如果每只揚聲器的低音管理保持一致，則可以大大提升音色的一致性。但一般的環繞聲揚聲器都不具備回放頻率遠低于100Hz的信號的能力。杜比發現如果使用低音管理系統將送給環繞聲揚聲器的信號的低頻部分重新分配送入影廳后墻的一對立體聲低音揚聲器，可加強環繞聲音效低頻上的表現。影廳左半部環繞聲區域的低頻信息將被重新分配送入位于影廳左后方的一只或多只低音揚聲器中；同樣，影廳右半部的環繞聲區域的低頻信息將被重新分配送人位于影廳右后方的一只或多只低音揚聲器中。以下是影廳中環繞聲低音揚聲器的擺放指南：將低音揚聲器置于影廳的側墻、后墻或天花板自影廳后墻1/3長度的位置上。左側環繞聲區域的低音揚聲器和右側環繞聲區域的低音揚聲器之間應留有足夠的間隔。避免將低音揚聲器擺放在影廳后部的角落上——這將最大程度地降低房間所激發的低頻。環繞聲低音揚聲器與影廳后墻角落之間的最小距離應保持在1m以上。
