本應用筆記向您展示如何在具有 HDMI 連接到 A/V 接收器的 Windows PC 上設置 miniDSP UMIK-1 或 UMIK-2 和房間均衡器向?qū)?（REW）。這使您能夠測量家庭影院或多聲道環繞聲系統的每個聲道。
雖然本應用筆記以HDMI為中心，但相同的技術也適用于USB多通道設備，如Harmony DSP和U-DIO8。只需使用 USB 作為連接而不是 HDMI。
1. 獲取校準文件
轉到 UMIK-1 或 UMIK-2 頁面并輸入話筒的序列號。它采用 xxx-yyyy 的形式，并在麥克風上標記。確保同時下載常規校準文件和 90 度校準文件。
校準文件可確保您的麥克風盡可能準確。每個麥克風都有兩個唯一的校準文件，這就是必須輸入序列號的原因。當麥克風指向揚聲器或揚聲器之間時，使用常規校準文件，當麥克風指向天花板時，使用 90 度文件。
2. 下載并安裝軟件
您需要下載并安裝兩個軟件：
從 www.roomeqwizard.com 下載并安裝房間均衡器向?qū)А?/p>
從 https://github.com/dechamps/FlexASIO 下載并安裝 FlexASIO。
注意：本應用筆記的早期版本使用 ASIO4All 而不是 FlexASIO。如果需要，您可以改用它。FlexASIO更容易使用。
3. 建立聯系
圖1顯示了典型的測量設置。PC 連接到 AVR 的 HDMI 輸入，但也可以使用其他具有 HDMI 輸入的設備，例如藍光播放器或條形音箱。
圖1.典型測量設置
將 UMIK 安裝到話筒支架中。對于家庭影院和多聲道應用，請將麥克風對準天花板并使用 90 度校準文件。將 UMIK 連接到您的 PC。
如果你的電腦有 HDMI 端口，請使用 HDMI 電纜將其連接到 AVR 或處理器：

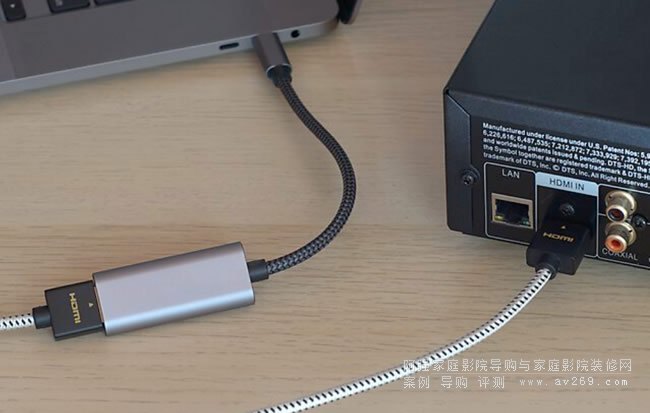

如果你的電腦沒有 HDMI 端口，則需要使用帶有 HDMI 輸出端口的集線器或適配器。例如，像這樣的USB-C到HDMI適配器很容易獲得：
檢查您的接收器是否設置為多聲道輸出，例如 5.1 或 7.1，而不是立體聲下混。
4. 設置采樣率
將輸入和輸出設備設置為要使用的采樣率。
0.如果您使用的是 UMIK-1，請將輸出設備設置為 48 kHz。（UMIK-1 只能設置為 48 kHz。
0.如果您使用的是 UMIK-2，請將 UMIK-2 和輸出設備都設置為要使用的采樣率，介于 44.1 和 192 kHz 之間。

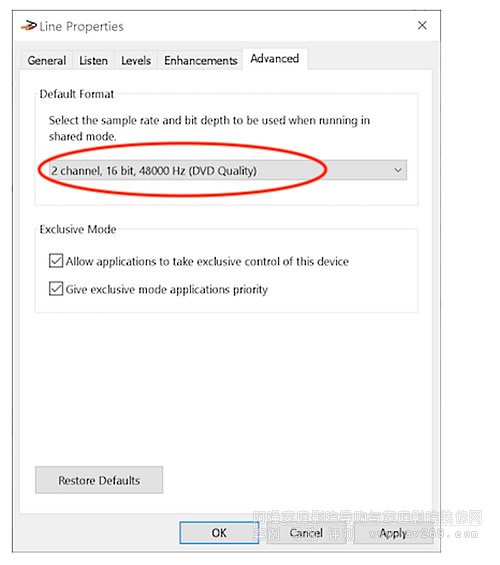

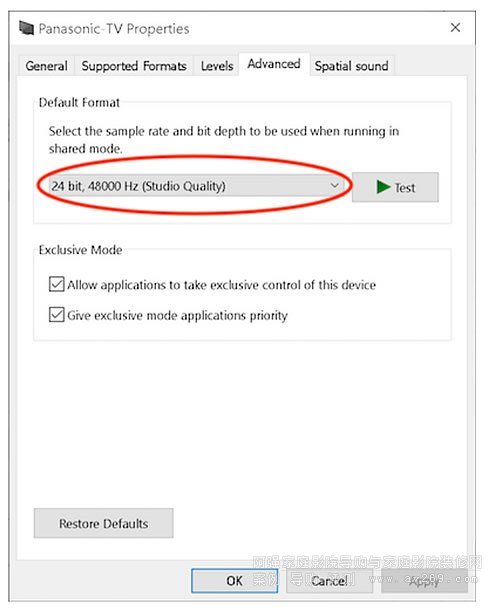

打開“控制面板”，然后打開“硬件和聲音”，然后打開“管理音頻設備”。在“播放”選項卡上，單擊HDMI設備，然后單擊“屬性”。下拉選擇器以設置采樣率。（請注意，AVR 可能不會按其預期名稱顯示。例如，即使您的電腦已連接到 AVR，它也可能顯示為電視的名稱。這是由于EDID造成的。

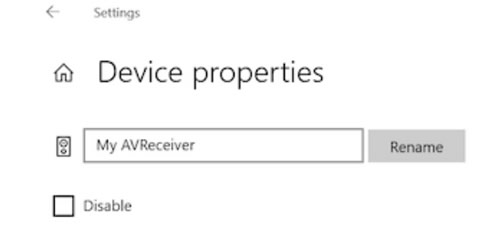

如果要更改輸出設備的名稱，請打開Windows首選項，轉到聲音并選擇HDMI設備。單擊設備屬性并在此處更改名稱，例如：
如果您使用的是 UMIK-2，請轉到“錄制”選項卡并單擊 UMIK-2，然后單擊“屬性”。下拉選擇器以設置采樣率。（UMIK-1 只能在 48 kHz 下工作。
5. 配置房間均衡器向?qū)?/strong>

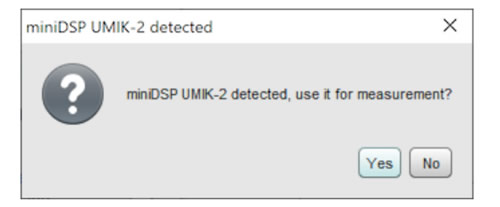

啟動 REW。您將看到一個屏幕，詢問您是否要使用UMIK。單擊“是”。

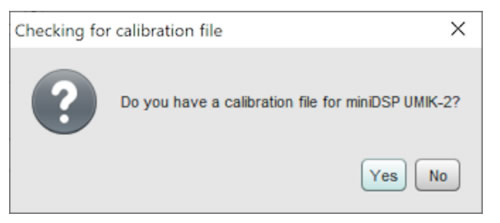

對有關校準文件的下一個問題回答“是”：

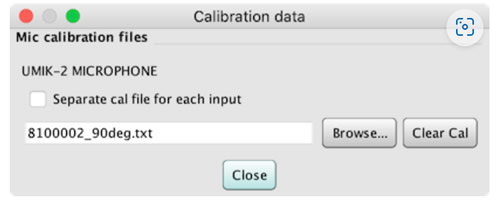

使用旁邊顯示的對話框找到 90 度校準文件。（這假定您已將麥克風指向天花板。
現在可以通過窗口頂部的一排按鈕訪問主要功能。此屏幕截圖突出顯示了我們將在此應用說明中使用的功能：

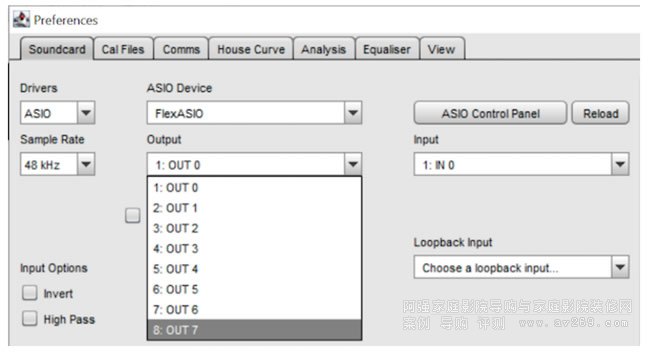

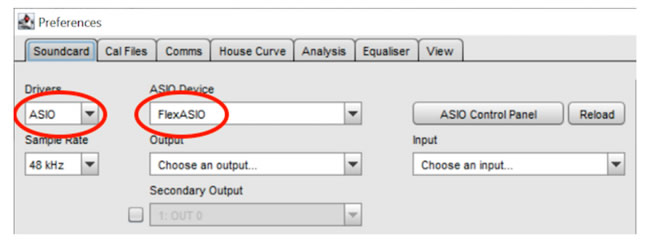

單擊“首選項”按鈕并進行以下選擇（按此順序）：
在“驅動程序”下，選擇“ASIO”。
將采樣率設置為之前在“控制面板”中設置的速率。該示例顯示 48 kHz。
在“ASIO 設備”下，選擇“FlexASIO”。

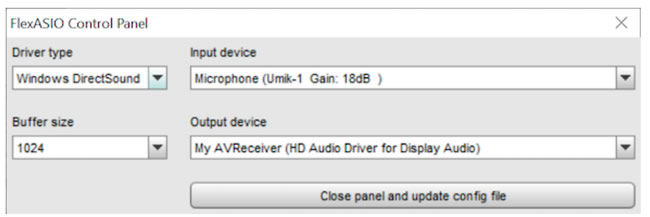

然后單擊 ASIO 控制面板按鈕。這將打開 FlexASIO 控制面板：

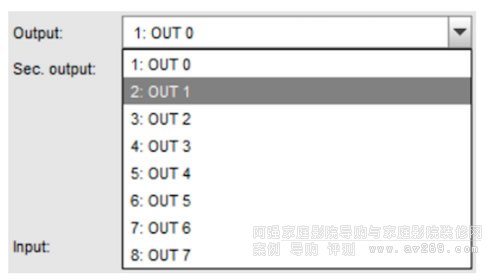

選擇輸入設備（在我們的示例中為 UMIK-1）和多通道輸出設備（在我們的示例中為“我的 AVReceiver”）。單擊“關閉面板并更新配置文件”按鈕。在 REW 首選項窗口中，單擊 Reload 以便 REW 檢測新的 I/O 配置，然后下拉輸出通道選擇器：
FlexASIO 從零開始通道編號。這些通道映射到HDMI通道，如下所示：
輸出0：左
前 輸出1：右
前 輸出2：中央
輸出3：低音炮
輸出4：左環繞 輸出5：右環繞 輸出6：后環繞聲左
輸出7：后
環繞聲右
首先，將選擇器設置為 OUT0（左前）。
6. 測試
在繼續之前，請調低 A/V 接收器的音量。

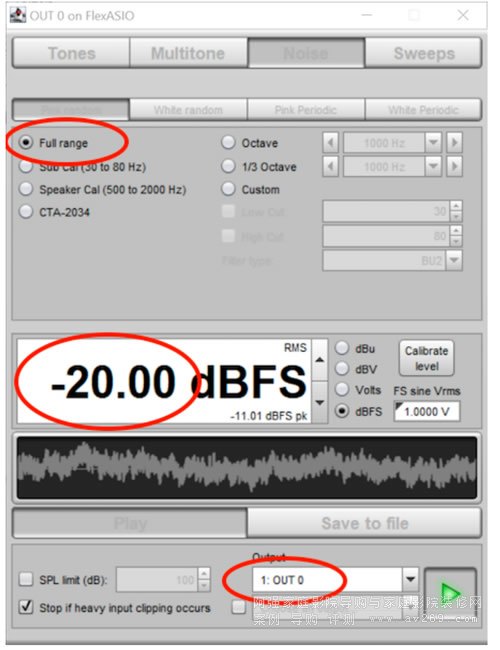

單擊生成器按鈕并設置參數，如下所示。-20 dB 是該電平的良好起點。
將麥克風放在收聽位置，然后調低系統的音量。單擊播放按鈕（綠色三角形）并調高音量。您應該聽到來自左前置揚聲器的聲音。
將通道選擇器更改為 OUT1;您現在應該聽到來自右前置揚聲器的聲音。繼續瀏覽其余通道，以檢查它們是否都按預期工作。

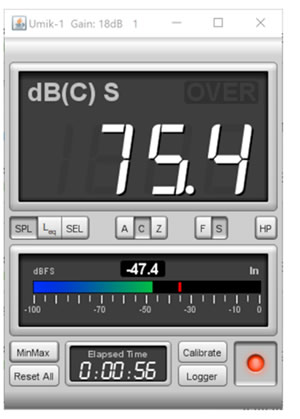

現在打開 REW SPL 電平表。單擊右下角的紅色按鈕將其打開并調整系統音量，直到儀表讀數約為 75 dB。或者，更改 REW 信號發生器中的輸出電平。
完成后關閉 SPL 測量?jī)x和發生器窗口。
7. 測量

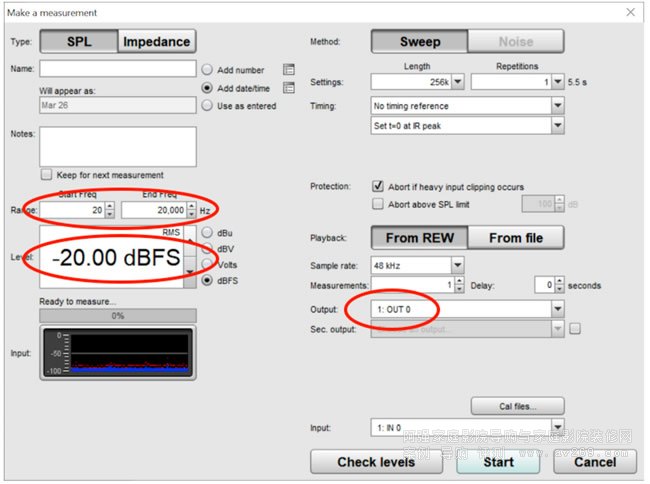

現在，您已準備好運行測量掃描。單擊“測量”按鈕：
1、檢查開始和結束頻率。
2、檢查電平是否為 -20.0 dB。
3、下拉“輸出”的通道選擇器，并將其設置為 OUT0（左前）。
4、單擊檢查級別。
5、單擊開始測量。
您將聽到左前揚聲器的掃頻聲，REW 將顯示其第一個頻率響應圖。通過單擊“測量”按鈕并每次更改通道選擇器以測量所有通道，對所有通道重復此操作。

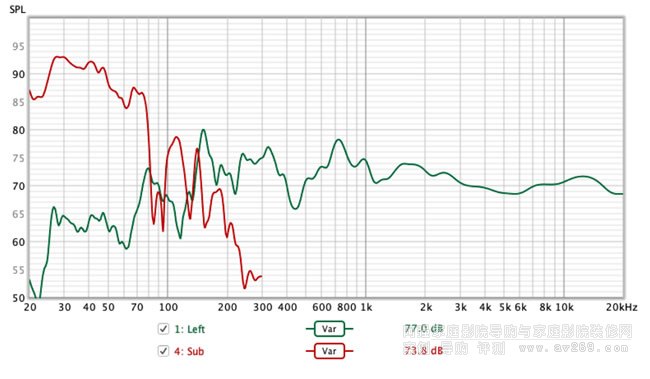

隨時更改每個測量的名稱，以跟蹤哪個是哪個。完成所有通道測量后，您可以在“疊加”窗口中一起查看它們。使用彈出的控件疊加層對圖形應用一些平滑。您可以使用下面的復選框打開和關閉單個圖表的顯示。例如，以下是我們測試系統中的低音炮和左揚聲器：
現在您已經知道如何運行聲學測量，您可以繼續優化和均衡您的系統
