如何使用miniDSP調試多個低音炮？在本應用筆記中，我們將向您展示一些使用 miniDSP 調諧多低音炮設置（多個低音炮）的不同方法。在本應用說明中，我們將假設低音炮用于家庭影院，從 AVR 的低音炮輸出驅動兩到四個低音炮。
為什么要使用多個低音炮？
使用多個低音炮的主要原因是提高整個聆聽區域的低音響應均勻度。雖然EQ可以將房間中某個位置的響應校正為平坦，但它無法校正空間變化。例如，如果一個座位的 40 Hz 電平與下一個座位的電平相差 10 dB，則無論應用多少 EQ，兩個座位之間的差異將始終為 10 dB。唯一的解決方案是為（單個）低音炮找到更好的位置，或使用多個低音炮。
多個低音炮也可以幫助解決其他問題。例如，可以使用多個低音炮填充響應中的持久 null。（空值不僅是低輸出區域，而且是零輸出區域。再多的 EQ 都無法正確校正 null。由于真正的聽音室僅限于可以放置低音炮的地方（由于家具、門和美觀），因此可能無法將單個低音炮定位在最佳位置。使用多個低音炮可提供更大的低音炮位置自由度。
即使是兩個低音炮也可以比單個低音炮有所改進（見下圖），但通常認為三個或四個是最佳的。
使用多個低音炮不是使用低質量低音炮的理由！無論使用多少低音炮，低失真、足夠的頻率擴展和輸出、最小的箱體振動和驅動器自噪聲、高質量的電子設備（如果有源）和低端口噪聲（如果端口）是獲得良好結果的必要屬性。
數字信號處理器的選擇[頂部]
在本應用說明中，我們將假設低音炮用于家庭影院，從 AVR 的低音炮輸出驅動兩到四個低音炮。如果購買專用的DSP進行低音炮調諧，四輸出miniDSP單元是理想的選擇。表1總結了它們。

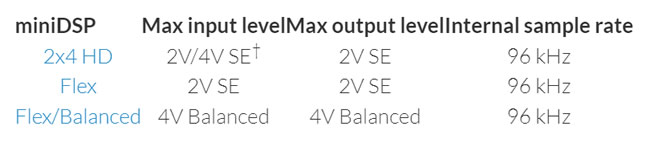

表 1.迷你DSP四輸出單元摘要
（† 可通過內部跳線進行設置。
雖然本應用筆記是針對四輸出單元專用于低音炮管理的情況編寫的，但其他具有足夠輸出的miniDSP產品也可用于多個低音炮。例如，具有更多輸出數量的單元可能適用于組合有源分頻/多子系統。
建立連接

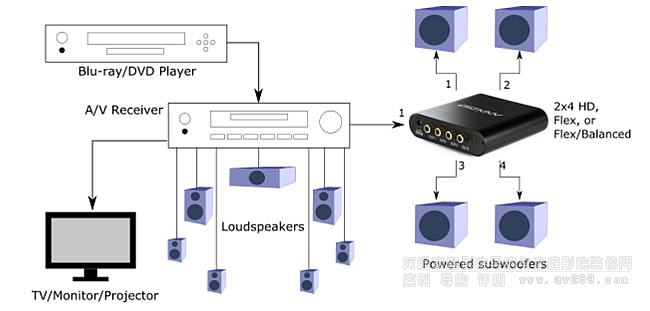

下面的圖 1 顯示了一個示例設置。AVR 的低音炮輸出連接到 miniDSP 輸入，最多四個有源低音炮連接到 miniDSP 輸出。
圖1.使用有源低音炮的典型多低音炮設置

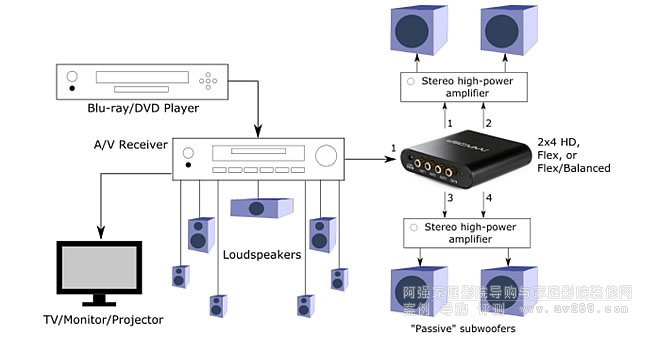

圖2顯示了另一個選項，其中使用單獨的放大器（即低音炮本身沒有內置放大器）。
圖2.使用無源低音炮和外部放大的多低音炮設置

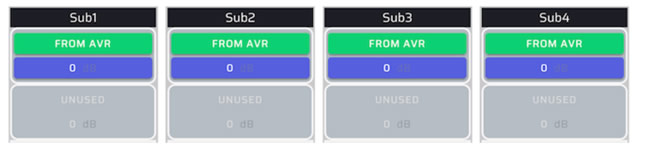

啟動miniDSP設備控制臺并設置路由矩陣，如下所示：
多個低音炮可能意味著連接到不同電源插座的長音頻電纜和電氣設備。這種情況是噪音和嗡嗡聲問題的主要候選者。雖然噪音拾取在家庭環境中通常不是問題，但平衡的布線和連接可以減少出現問題的機會。更有可能是接地回路問題。運行長電引線，以便將“遠距離”低音炮插入與其他電子設備相同的電源板可能比簡單地將該低音炮插入最近的電源插座更好。平衡電纜的屏蔽可以在一端斷開（例如，斷開連接到miniDSP的電纜末端的“S”。在極端情況下，可能需要音頻隔離變壓器。
警告：切勿斷開任何設備的安全接地或使用“作弊插頭”。這樣做非常危險，可能導致傷害或死亡。如果您確實遇到接地回路問題，請安全地解決！
程序
房間中低音炮的響應是不可預測的，當使用多個低音炮時，有多種方法可以獲得最佳響應。聲學測量是這項任務的重要組成部分。在本應用說明中，我們將按難度增加的順序描述三種方法，并提供測試室中的測量示例。
整個過程是：
1、對聆聽區域周圍的低音炮或低音炮進行多次測量。
2、更改延遲和增益等參數以減少空間變化。（您也可以嘗試更改低音炮位置。
3、運行全局均衡器以提高平滑度。
注意一般方法：多個子減少空間變化，全局EQ提高平滑度。我們將使用三個測量位置 - 一個在聆聽區域的中心，兩個在不同的位置。您可以使用更多的測量位置，但在某些時候，切換到使用多子優化器（方法 C）會更容易。
單低音炮流程
我們建議您使用單個低音炮建立基線。這將確保您的miniDSP與其他設備一起正常運行，并能夠進行測量并運行REW自動均衡器。它還將為比較提供有用的基礎，以評估使用附加低音炮獲得的改進。

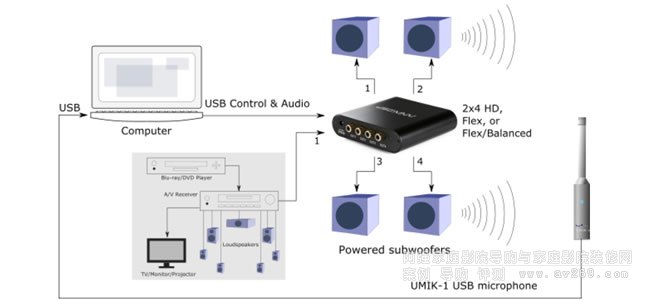

進行優化測量時，請確保關閉所有過濾。由于AVR通常在LFE信道上具有低通濾波器，因此最好將測試信號直接發送到miniDSP。在圖 3 中，運行 REW 的計算機使用 miniDSP 處理器的 USB 輸入作為測試信號。
圖3.測量設置示例 （2x4 HD）
選擇一個低音炮用作基準。在設備控制臺中，將其他低音調靜音，然后在聆聽區域周圍進行多次測量。圖1顯示了我們對位于前壁中央的低音炮獲得的測量結果。這是我們在這個房間里找到的單個低音炮的最佳位置。
圖1.單個低音炮的未校正響應，在三個位置測量
我們現在需要使用房間均衡器向?qū)?yīng)用全局均衡器：
1、使用 REW 取三個測量值的平均值。（使用“所有 SPL”選項卡選擇測量值，然后單擊“平均響應”按鈕。
2、使用 REW 自動均衡器計算平均響應的校正濾波器。請參閱應用筆記 帶房間均衡器向?qū)У淖詣泳馄�，并確保為您的設備使用正確的采樣率設置和均衡器頻段數。
3、將校正濾波器加載到輸入通道1的PEQ模塊中。
4、三個位置再次測量以獲得最終響應。
（為了便于比較，我們在所有示例中都使用完全平坦的目標曲線。如果您愿意，您可以設置具有低低音增強的目標曲線，或者在應用全局均衡器后使用額外的 PEQ。

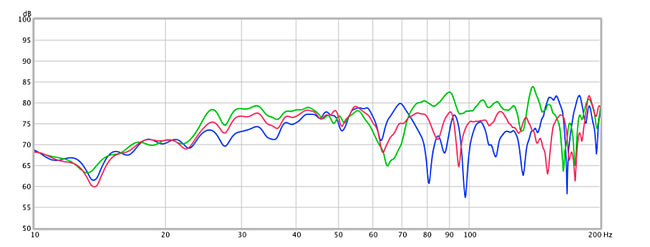

圖 2 顯示了應用全局均衡器后我們在三個位置的測量結果。這就是我們的基線！讓我們看看更多的潛艇可以得到什么改進。
圖2.在三個位置測量的單個低音炮的校正響應
方法 A

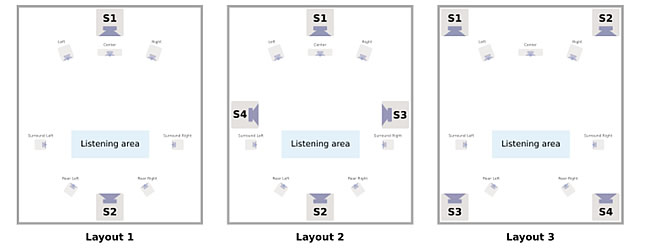

方法A使用兩個或四個相同的低音炮對稱放置在房間中。它基于哈曼國際的研究。最佳低音炮位置如圖4所示。
圖4.多個低音炮的對稱布局

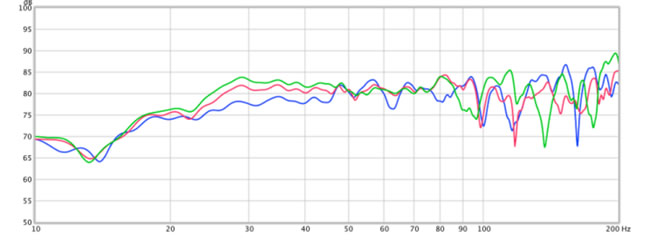

為了測試方法A，我們按照布局1在測試室中放置了兩個相同的密封潛艇。圖3顯示了在三個位置測量后的結果，將全局均衡器應用于平均值，然后在相同的三個位置重新測量�？臻g變化小于單個低音炮（圖2），除了90至105 Hz區域，并且缺口較少。
圖3.兩個低音炮的校正響應（布局 1），在三個位置測量
您可能會發現您可以“調整”潛艇以改善響應。在我們的案例中，我們發現在前低音炮上增加 2 毫秒的延遲消除了響應中的幾個缺口，并減少了 80 Hz 以上的空間變化。 總的來說，與圖 2 相比，這絕對是一個進步！
方法 B
方法A并不總是可行的：真正的房間通常不是矩形的，并且由于實際原因（家具，設備，門/走道等）可能無法獲得所需的位置。方法B在很大程度上基于（但與Earl Geddes博士在這里的兩篇簡短論文中描述的技術不同）。它使用三個或更多具有不對稱或“隨機”放置的低音炮。圖 5 顯示了一些帶有三個潛艇的示例布局（如果可能的話，Geddes 還建議將一個潛水艇抬近天花板）。
注意：作為優化過程的一部分，單個潛艇的延遲將被更改。如果您希望初始化延遲以對應于每個低音炮與主聆聽位置的距離，則這樣做沒有害處。

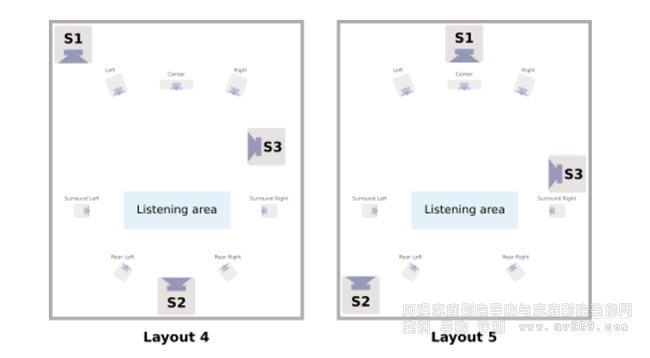

圖5.多個低音炮的非對稱布局示例

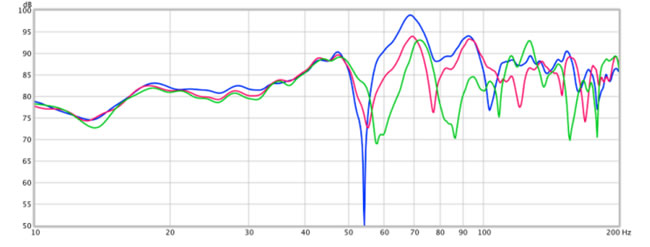

為了測試方法B，我們在測試室中使用了布局4，帶有三個密封的低音炮（相似但并非完全相同）。在開始之前，我們在三個位置測量了所有三個低音炮，沒有對其中任何一個進行調整（延遲、增益、均衡器）。如圖 4 所示。雖然空間變化在50 Hz時非常低，但在50 Hz以上則相當高。此外，所有測量位置都非常“缺口”，這將很難進行均衡。

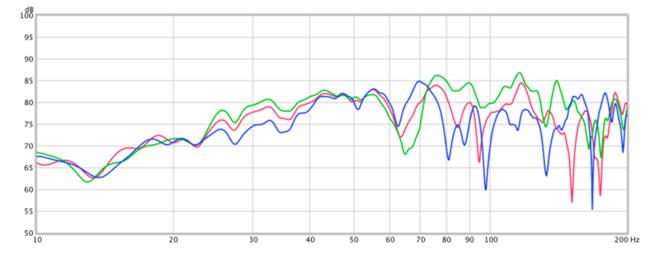

圖4.所有三個低音炮（布局 4）的響應，沒有優化，在三個位置測量
因此，讓我們看看我們可以得到什么改進！方法 B 按如下方式進行：
1、將除 S1 以外的所有潛艇靜音并運行一組測量。
2、取消 S2 靜音（使 S1 保持靜音狀態）并再次運行測量。如果結果優于步驟 1，請繼續執行下一步。否則，請使用設備控制臺更改 S2 的增益和延遲 （*） 并重復。
3、取消 S3 靜音（將 S1 和 S2 也取消靜音）并運行測量。如果結果優于步驟 2，請繼續執行下一步。否則，請使用設備控制臺更改 S3 的增益和延遲 （*） 并重復。
4、如果您使用四個低音，請對 S4 執行相同的操作。
5、將全局均衡器應用于最后一組測量值的平均值。然后重新測量。圖 5 顯示了我們的最終結果。
(*)您也可以嘗試反轉子。如果在任何步驟中您無法產生比以前更好的結果，您可能需要嘗試移動該潛艇。您可以通過避免在中心測量位置導致響應中出現凹槽的參數設置來加快此方法。
圖5.優化和校正所有三個低音炮的響應（布局 4），在三個位置測量
與不使用此方法僅使用多個潛艇相比，這顯然是空間變化的一大改進（圖4）。與方法A（圖100）相比，在3至20 Hz范圍內變化更大，超過40 Hz的變化較小。我們只對每個額外的低音炮重新運行了少量的測量，因此花更多的時間在變化的參數和測量上可能會產生更好的結果。
方法 C
方法 C 使用多低音優化器 （MSO） 程序。這個很棒的軟件對你的低音炮的多次測量運行優化算法，以在整個聆聽區域產生最佳響應。
簡而言之，使用 MSO 的過程如下：
1、在每個測量位置測量每個低音炮。在我們的示例中，有三個低音炮和三個測量位置，這意味著九個測量。這些測量需要使用時序參考。
2、將測量值加載到 MSO 中。這需要一些設置和配置 - 例如，告訴MSO您有三個低音炮，為每個低音炮分配正確的測量值，等等。
3、運行優化算法以最大程度地減少空間變化。MSO將為每個低音炮生成增益、延遲和PEQ設置。
4、將 MSO 生成的設置加載到設備控制臺的相應輸出通道中。
5、重新運行測量以驗證結果。
6、（可選）應用全局均衡器以獲得最平坦的響應或應用目標曲線。
我們在應用筆記中使用DDRC-88BM和多低音炮優化器優化多個低音炮中提供了DDRC-88A處理器的詳細分步指南。除了步驟 2 和 3 中的用戶界面配置詳細信息外，這些說明也適用于 miniDSP 2x4 HD 和 Flex。慢慢來，仔細遵循所有步驟。請務必為處理器設置正確的采樣率和可用 PEQ 數量。
（請注意，也可以將MSO與單個四輸出處理器一起使用，該處理器驅動兩個揚聲器和兩個低音炮。這在應用筆記 與miniDSP和MultiSub優化器的雙子集成中進行了描述。
為了測試方法C，我們使用布局4和與方法B相同的三個低音炮，圖6顯示了我們的最終結果�？臻g變化確實非常低，遠高于100 Hz。

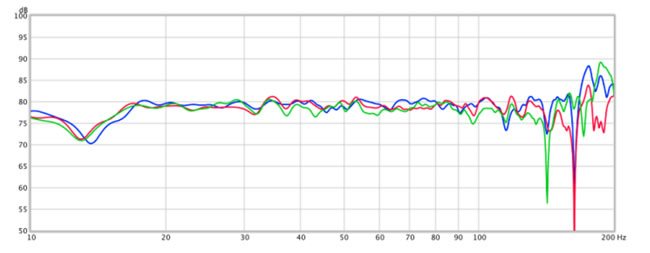

圖6.所有三個低音炮（布局 4）的響應均使用 MSO 進行了優化，在三個位置測量
總結
重要的是要記住，此處顯示的圖表不一定代表您將在房間中獲得的結果。如前所述，房間里的低音炮是不可預測的，知道哪種方法最適合您的唯一方法就是嘗試它們。
最后，如果您使用的是低音管理，您現在可以對其進行設置。為此，請將測量信號通過AVR，而不是直接通過miniDSP。對于多低音炮系統，“到低音炮的距離”的概念可能有點毫無意義，因此您可能會發現您需要嘗試低音炮通道上的延遲，以通過分頻區域獲得最平滑的響應。
