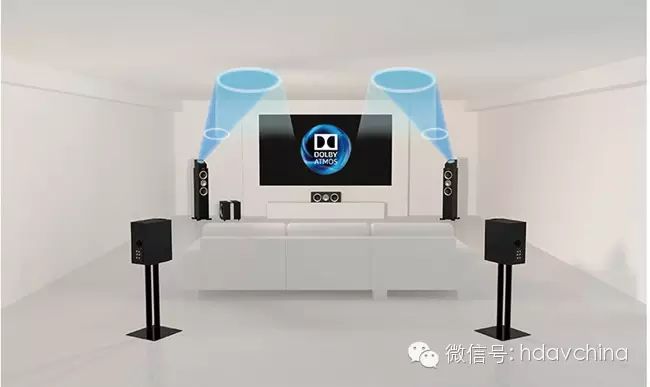

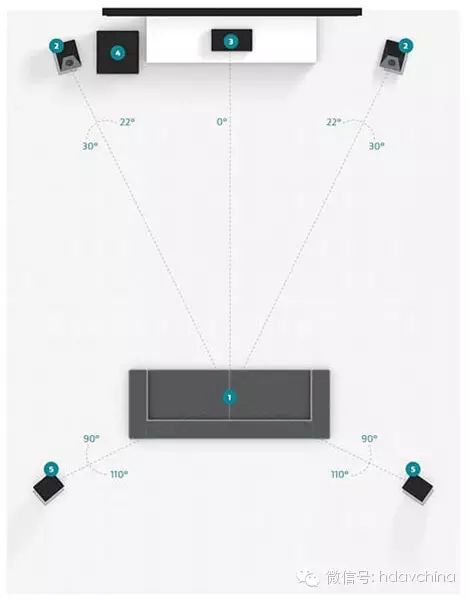

5.1.2系統(采用Dolby Atmos上方聲場反射式音箱)
1為聆聽位置
2為左右Dolby Atmos上方聲場反射式音箱
3為中置音箱
4為超低音音箱
5為左右環繞音箱
采用了5只傳統的環繞音箱，1只超低音音箱以及2只上方聲場音箱
5.1.4系統(采用頭頂音箱)
1為聆聽位置
2為左右主音箱
3為中置音箱
4為超低音音箱
5為左右環繞音箱
6為左右前方頭頂音箱
7為左右后方頭頂音箱

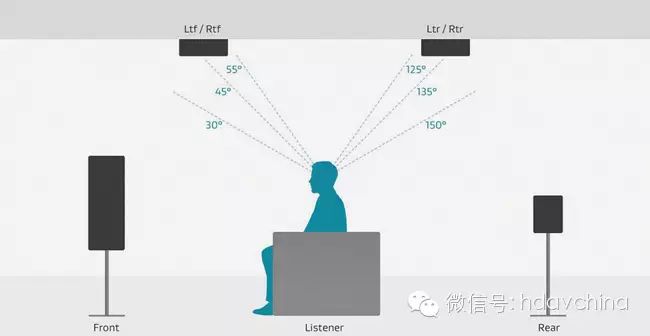

頭頂音箱安裝的細節

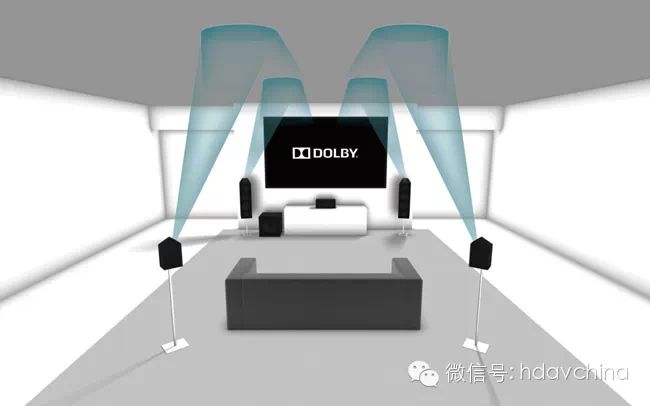

5.1.4系統(采用Dolby Atmos上方聲場反射式音箱)
1為聆聽位置
2為前方左右Dolby Atmos上方聲場反射式音箱
3為中置音箱
4為超低音音箱
5為后方左右環繞Dolby Atmos上方聲場反射式音箱
采用了5只傳統的環繞音箱，1只超低音音箱以及4只上方聲場音箱

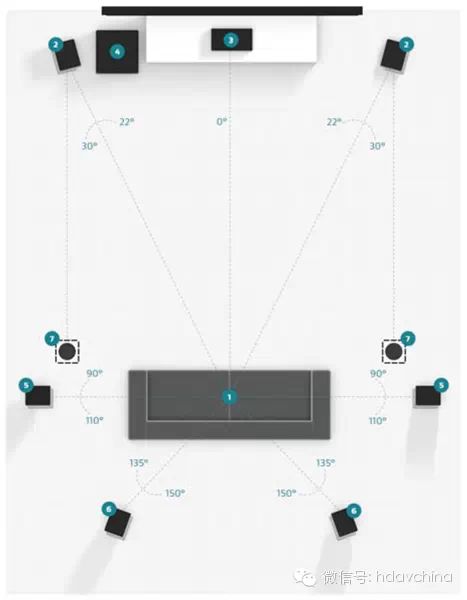

7.1.2系統(采用頭頂音箱)
1為聆聽位置
2為左右主音箱
3為中置音箱
4為超低音音箱
5為左右側環繞音箱
6為左右后環繞音箱
7為左右后方頭頂音箱
頭頂音箱安裝的細節

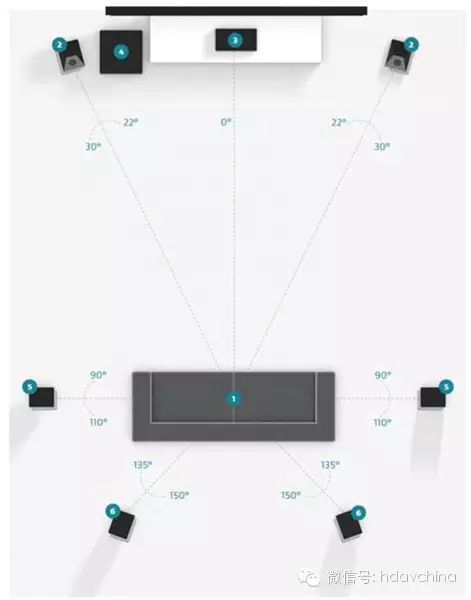

7.1.2系統(采用Dolby Atmos上方聲場反射式音箱)
1為聆聽位置
2為前方左右Dolby Atmos上方聲場反射式音箱
3為中置音箱
4為超低音音箱
5為左右環繞音箱
6位左右后環繞音箱
采用了7只傳統的環繞音箱，1只超低音音箱以及2只上方聲場音箱

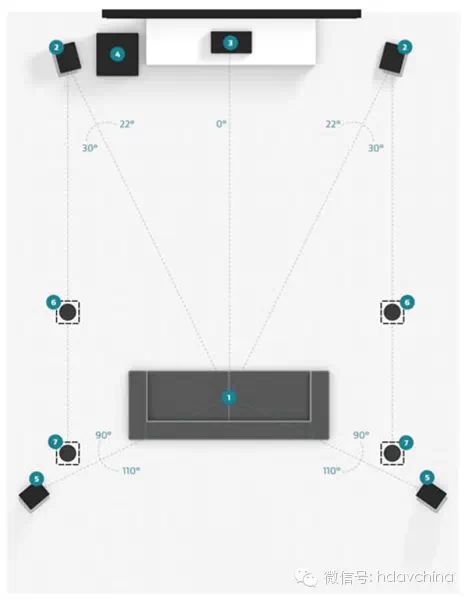

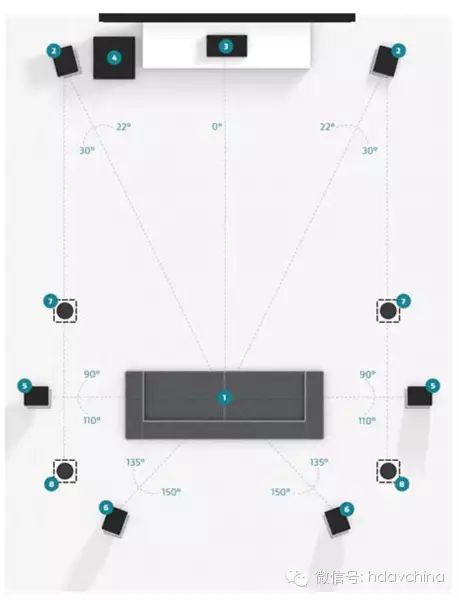

7.1.4系統(采用頭頂音箱)
1為聆聽位置
2為左右主音箱
3為中置音箱
4為超低音音箱
5為左右側環繞音箱
6為左右后環繞音箱
7為左右后方頭頂音箱
8為左右后方頭頂音箱
頭頂音箱安裝的細節

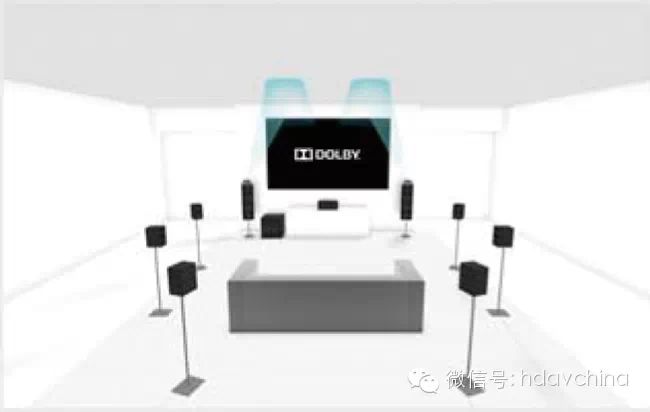

7.1.4系統(采用Dolby Atmos上方聲場反射式音箱)
1為聆聽位置
2為前方左右Dolby Atmos上方聲場反射式音箱
3為中置音箱
4為超低音音箱
5為左右環繞音箱
6為后方左右Dolby Atmos上方聲場反射式音箱
采用了7只傳統的環繞音箱，1只超低音音箱以及4只上方聲場音箱
9.1.2系統(采用頭頂音箱)
1為聆聽位置
2為左右主音箱
3為中置音箱
4為超低音音箱
5為左右前寬音箱
6為左右側環繞音箱
7為左右后環繞音箱
8為左右前方頭頂音箱
頭頂音箱安裝的細節
9.1.2系統(采用Dolby Atmos上方聲場反射式音箱)
1為聆聽位置
2為前方左右Dolby Atmos上方聲場反射式音箱
3為中置音箱
4為超低音音箱
5為左右前環繞音箱
6為左右后環繞音箱
7為左右后方音箱
采用了7只傳統的環繞音箱，1只超低音音箱以及4只上方聲場音箱
其他類型的家庭影院音箱構建指引
除了上述幾種經典的Dolby Atmos家庭影院音箱配置之外，Dolby Atmos家用版能夠最高支持24.1.10系統的配置。由于配置相對復雜，我們?cè)诖司筒辉僖灰唤忉�，不過24.1.10系統將會加入位于房間中部的上方聲場音箱，以提升上方聲場的包圍感與凝聚力。另外還將會加上左右聲道中置音箱，而且應該放置在與左右主音箱呈水平15°的位置上。而左右屏幕音箱也是24.1.10系統中的新元素，能夠增加整體聲音的表現力。

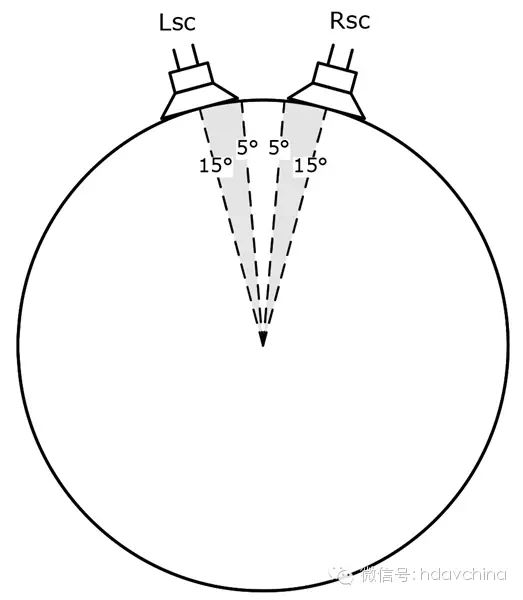

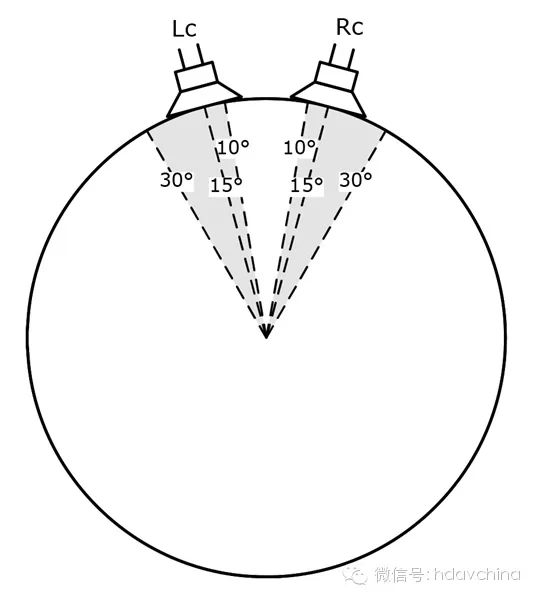

左右中置音箱的水平放置角度
左右屏幕音箱的水平放置角度

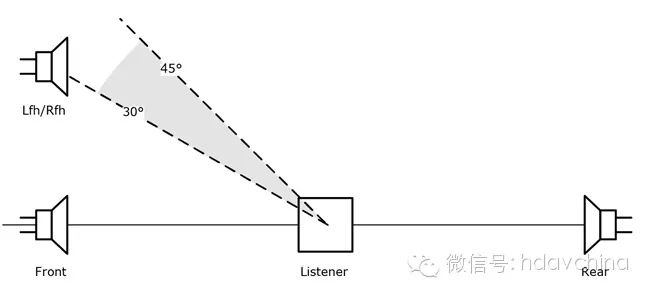

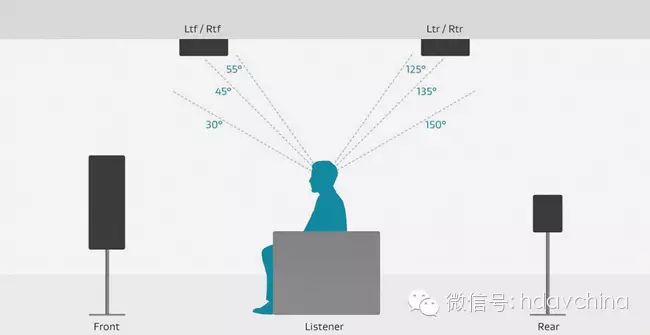

左右前方上方聲場音箱放置側面示意圖

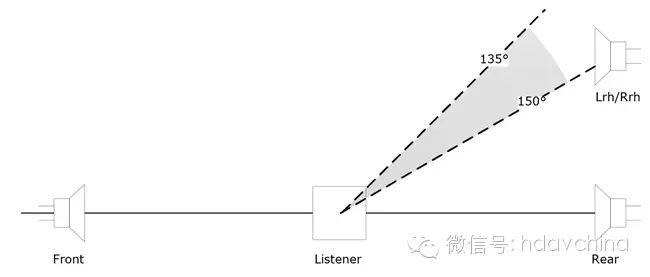

左右后方上方聲場音箱放置側面示意圖
